Control SCR para elementos calefactores de disilicuro de molibdeno (MoSi2)

Los elementos calefactores de disilicuro de molibdeno (MoSi2), como Kanthal Super, se utilizan ampliamente en hornos industriales de alta temperatura que operan hasta 1800°C. Sin embargo, controlar la potencia entregada a estos elementos requiere tipos específicos de controladores de potencia con rectificador controlado de silicio (SCR) o tiristores debido a las características eléctricas únicas del MoSi2.

 El desafío: características de resistencia del MoSi2

El principal desafío en el control de los elementos calefactores de MoSi2 es su extremo coeficiente de temperatura positivo (PTC) de la resistencia.

A diferencia de los cables resistivos estándar (como el Nichrome) que mantienen una resistencia relativamente constante, el MoSi2 tiene una resistencia extremadamente baja cuando está frío —actuando casi como un cortocircuito. A medida que el elemento se calienta, su resistencia aumenta drásticamente, a menudo por un factor de 10 a 16 veces su resistencia en frío

Si se aplica el voltaje completo a un elemento MoSi2 frío, este consumirá una enorme corriente de irrupción (hasta 15 o 16 veces la corriente nominal de operación). Este enorme pico de corriente puede fácilmente quemar fusibles, disparar interruptores automáticos, saturar transformadores de acoplamiento o destruir el propio controlador SCR

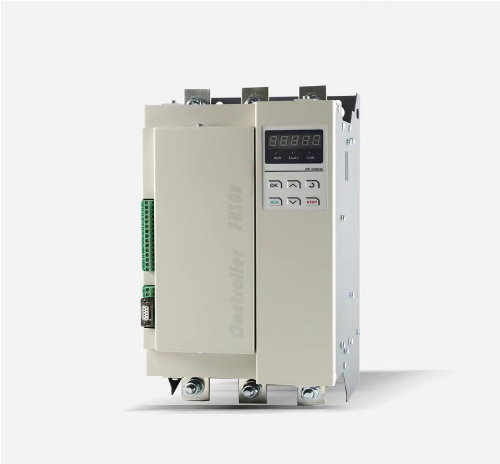

 Requisitos del controlador SCR

Para controlar de forma segura y eficaz los elementos calefactores de MoSi2, el controlador de potencia SCR debe estar equipado con modos de disparo específicos y funciones de protección. Los controladores simples de encendido/apagado o de disparo por cruce por cero no son adecuados y fallarán o causarán daños al sistema.

El controlador SCR debe poseer las siguientes capacidades:

 1. Disparo por ángulo de fase

El controlador debe admitir disparo por ángulo de fase (también conocido como control por ángulo de fase). En este modo, el SCR se activa solo durante una parte de cada semionda de CA. Al variar el ángulo de disparo, el controlador regula suavemente el valor eficaz (RMS) del voltaje y la corriente aplicados a la carga. Esto es esencial para aplicar gradualmente potencia al elemento frío de baja resistencia. El disparo por cruce por cero no puede usarse durante el arranque en frío porque aplica el voltaje de línea completo durante ciclos completos de CA, causando sobrecorriente inmediata.

 2. Arranque suave

Una función de arranque suave es obligatoria. El arranque suave restringe automáticamente el ángulo de disparo cuando se aplica la energía por primera vez, y luego lo incrementa gradualmente durante un tiempo establecido (normalmente un mínimo de 2 a 3 segundos). Este aumento gradual de la tensión evita grandes corrientes de irrupción y protege tanto el elemento calefactor como el transformador de potencia de la saturación

 3. Limitación de corriente

Debido a que la resistencia en frío es tan baja, el arranque suave por sí solo no siempre es suficiente. El SCR debe tener una función activa de limitación de corriente. El controlador monitorea continuamente la corriente RMS y reduce automáticamente el ángulo de fase para mantener la corriente por debajo de un límite seguro preestablecido, independientemente de la demanda de potencia del controlador de temperatura. El controlador permanece en modo de limitación de corriente hasta que el elemento se calienta y su resistencia natural aumenta lo suficiente como para limitar la corriente por sí sola.

 4. Transferencia a disparo retardado / disparo en ráfagas (opcional pero recomendado)

El disparo por ángulo de fase produce un factor de potencia deficiente y genera armónicos eléctricos significativos. Los controladores SCR modernos avanzados (como el Eurotherm EPower o Watlow Power Series) ofrecen un modo híbrido o "Modo de Transferencia".

• Durante el arranque en frío, el SCR utiliza disparo por ángulo de fase con limitación de corriente.

• Una vez que el elemento alcanza la temperatura de operación y su resistencia se estabiliza, el controlador cambia automáticamente a disparo por cruce por cero / ráfagas (o disparo retardado si se usa un transformador). Esto mejora drásticamente el factor de potencia y reduce la distorsión armónica durante los largos periodos de mantenimiento en estado estacionario.

Consideraciones del transformador

Los elementos de MoSi2 suelen operar a voltajes muy bajos y corrientes altas, por lo que casi siempre se accionan mediante un transformador de aislamiento reductor.

Cuando un SCR acciona el lado primario de un transformador:

• El SCR debe estar diseñado para manejar cargas inductivas.

• Las funciones de arranque suave y disparo retardado son críticas para evitar la saturación del núcleo del transformador, lo que de otro modo causaría picos de corriente masivos y fusibles quemados [1] [2].

 Resumen de recomendaciones

Al seleccionar un controlador de potencia SCR para elementos calefactores de MoSi2, debe especificar una unidad que cuente con:

•Capacidad de disparo por ángulo de fase

•Arranque suave (ajustable, mínimo 2-3 segundos)

•Limitación de corriente (ajustable)

•Soporte para cargas inductivas/de transformador

• Idealmente, un modo de transferencia automático (de ángulo de fase a cruce por cero/disparo en ráfagas) para una mejor eficiencia energética y factor de potencia.

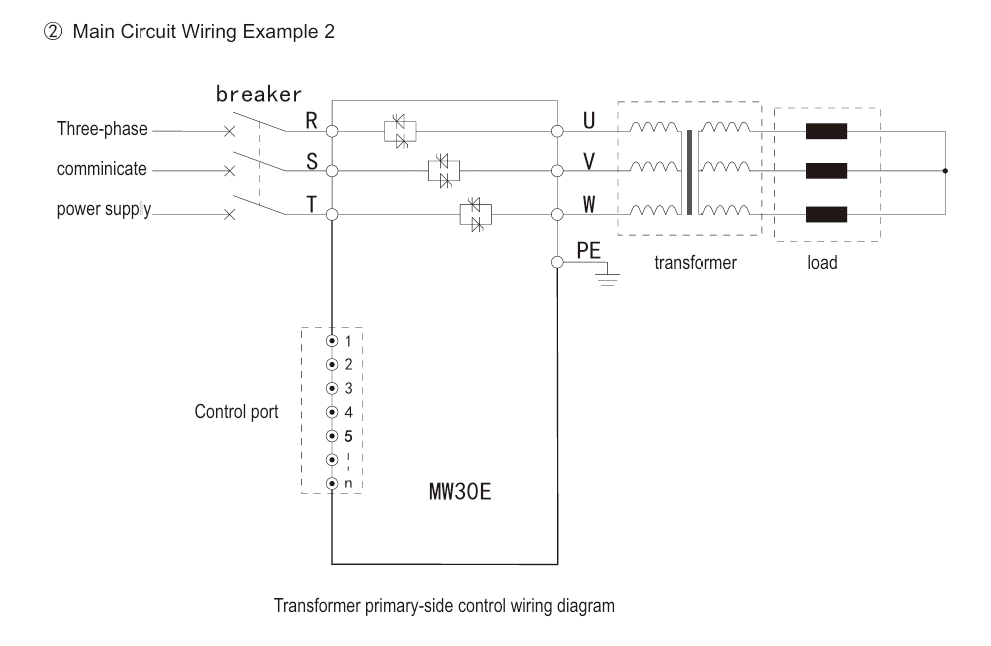

Diagrama de cableado
