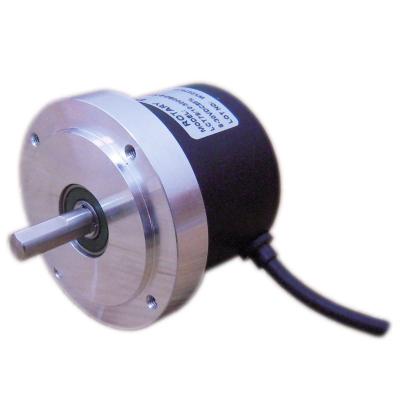

70mm solid shaft rotary encoder with flange

codificador rotatorio de carcasa de 70 mm codificador incremental abz

-Codificador giratorio óptico de eje sólido con carcasa de 70 mm -Tamaño del eje de 8 mm

, tamaño del eje personalizable
-Diámetro externo de 70 mm con brida.
-Resistente, liviano, fácil de instalar, ideal para máquinas CNC, elevadores, etc.
-Resolución de hasta 5400 PPR
-Fuente de 5-30 V CC, especifique el voltaje al realizar el pedido con nosotros
-Carcasa de aluminio, entrada lateral del cable o entrada trasera seleccionable
- La longitud estándar del cable es de 2 metros, la longitud del cable se puede personalizar

artículo no.:
M70SA
pago:
T.T, Credit Card, Paypal etc, to be negotiate
origen del producto:
China
color:
aluminum housing
orden mínima:
1
Peso del Producto:
0.16
tiempo de espera:
3-15 days depends on the order
código de pedido :
M70S

consulta ahora

-Diámetro de la carcasa de 70 mm, carcasa de aluminio
-Diferente disposición de montaje para adaptarse a diferentes aplicaciones de campo
-Tipo de eje sólido con un tamaño de eje de 8 mm (estándar), otro tamaño de eje personalizable
-Varias opciones de pulso hasta un máximo de 5400 ppr
-3 fases ABZ o 6 fases ABZ A 'B' Z'
-Push-pull, colector abierto NPN/PNP, controlador de línea, Push-pull con salida de señal invertida
-Fuente de CC, 5-30 VCC, rango amplio o 5 VCC para controlador de línea -Longitud de
cable estándar de 2 metros, o longitud de cable extendida según su solicitud
- Entrada posterior del cable o entrada lateral opcional,
- Consumo de corriente: 100 mA (carga desconectada)
- Corriente de carga: 50 mA máximo por canal, 20 mA máximo por canal (salida del controlador de línea)
- Frecuencia: 100 KHZ
-Velocidad máxima permitida: 4000 rpm

-Radial de carga del eje: 10N

-Empuje de carga del eje: 20N
-Peso: 0,16 KG -Nivel de protección: IP50
-Rango de
temperatura de funcionamiento: -10 ℃ -70 ℃
-Rango de temperatura de almacenamiento : -30 ℃ -85 ℃
-Resistencia a la vibración : 50m /s, 10-65HZ, 1 mm de doble amplitud durante 2 horas cada uno en X, Y y Z

Circuitos de salida, formas de onda, Diagrama de conexión

Los circuitos de salida y las formas de onda se muestran a continuación, la salida es una salida en cuadratura.

Dimensiones y disposición de montaje

Verifique cuidadosamente antes de realizar el pedido con nosotros, ya que una aplicación diferente requeriría una disposición de montaje diferente.

ABZ pulse incremental rotary encoder

Haga clic en el enlace a continuación para descargar la hoja de datos para M70S

M70S
