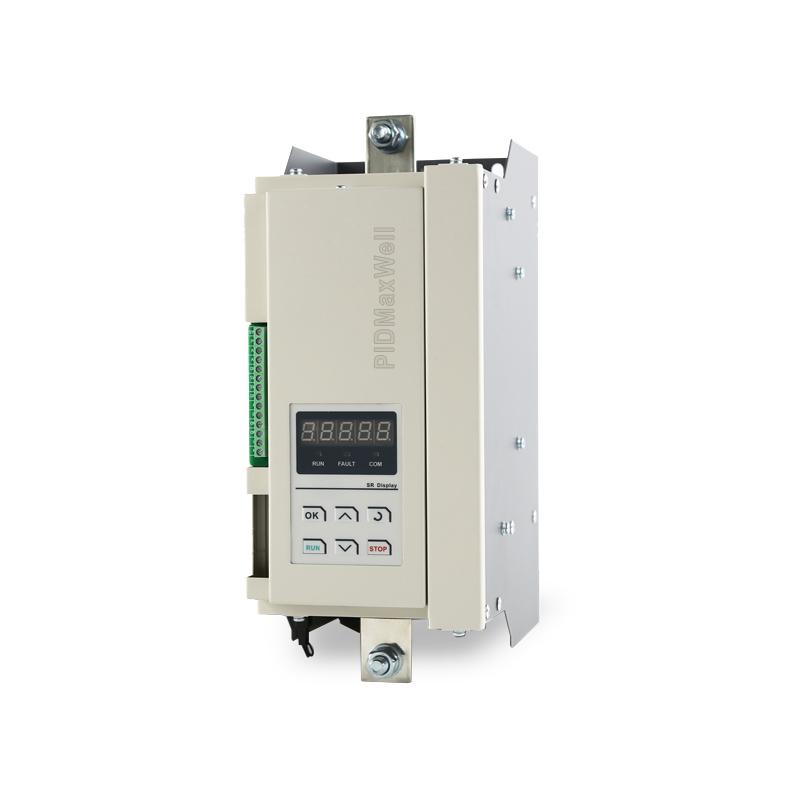

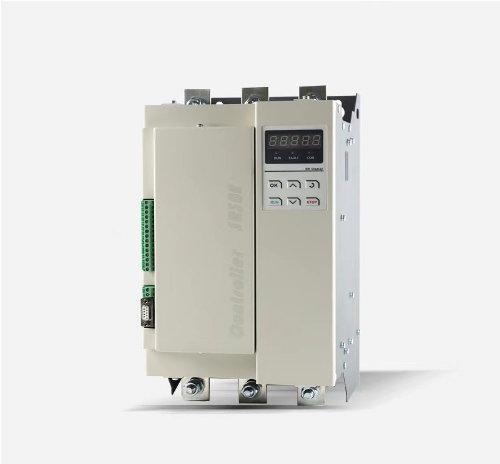

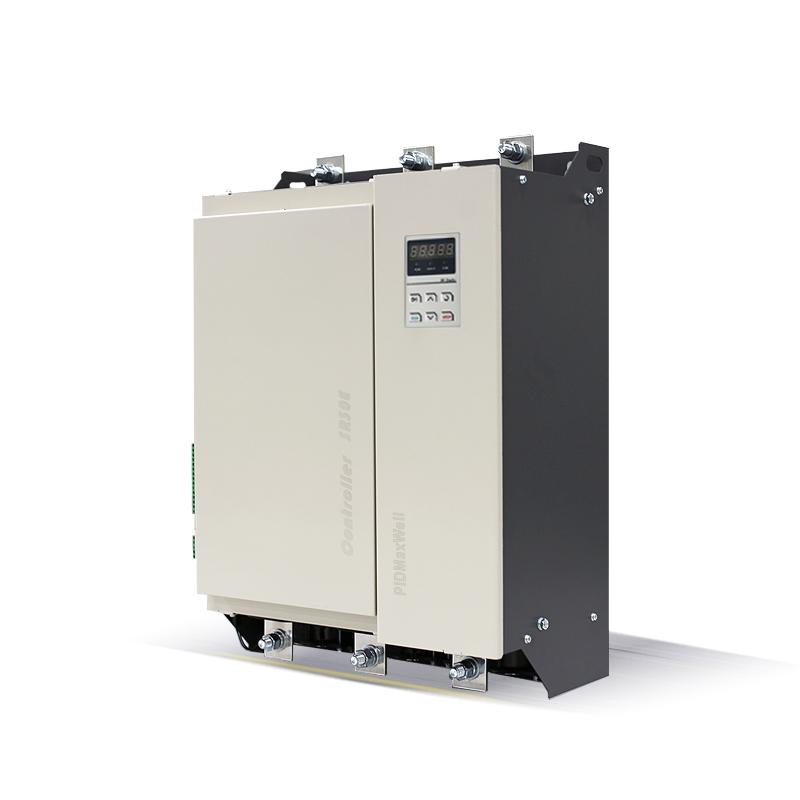

Regulador de potencia SCR monofásico MW10E (controlador de potencia)

Funciones clave

• Núcleo de alto rendimiento: Microprocesador de 32 bits de alto rendimiento y bajo consumo integrado. Amplio voltaje de funcionamiento: Admite un amplio rango de entrada del circuito principal de CA de 110 V–440 V, lo que lo hace compatible con los estándares de alimentación globales.

• Entradas analógicas versátiles: Dos puntos de ajuste de control compatibles con señales de 0-20 mA / 4-20 mA y 0-5 V / 0-10 V CC para un control externo flexible.

• Entradas digitales programables: Equipado con 2 entradas de interruptor programables para funciones personalizadas de arranque/parada y conmutación de múltiples puntos de ajuste.

• Monitoreo completo: Pantalla LED para la lectura en tiempo real del porcentaje de entrada, temperatura del disipador de calor, voltaje de salida y corriente de salida.

• Protección avanzada: Protecciones integradas contra pérdida de fase, sobrecalentamiento, sobrecorriente y desconexión de carga para proteger equipos y procesos.

• Escalabilidad modular: Capaz de admitir Profibus DP, Modbus TCP/IP, módulos de retroalimentación externos y medición TRMS mediante módulos de expansión opcionales.

  Especificaciones técnicas

  Parámetro	Especificación
  Modelo	MW10E
  Tipo de fase	Monofásico
  Entrada del circuito principal	CA 110 V-440 V
  Fuente de alimentación de control	CA 220 V +/-10%
  Entradas analógicas (AI1, AI2)	0-20 mA / 4-20 mA (AI1) 0-5 V / 0-10 V CC (AI2), impedancia de entrada≧10 kΩ
  Entradas digitales	SW1: Programable (predeterminado: Cerrado = Arranque, Abierto = Parada) SW2: Programable (predeterminado: Abierto = AI1 activa, Cerrado = AI2 activa)
  Salida de relé (ON1, ON2)	3 A 250 V CA / 3 A 35 V CC (salida programable)
  Interfaces de comunicación	RS485 (Modbus-RTU) Opcional: Profibus DP, Modbus TCP/IP
  Protocolo de comunicación	Compatible con Modbus-RTU. Códigos de función: 03, 04, 06, 16
  Velocidad en baudios	2400, 4800, 9600, 19200, 38400 bps
  Formato de datos	8n2, 8e, 8o1, 8n1
  Indicadores	RUN (Verde), FAULT (Blanco), COM (Amarillo)
  Funciones de protección	Pérdida de fase, sobrecalentamiento, sobrecorriente, desconexión de carga
  Corriente nominal máxima	Hasta 1500 A (según el modelo)
  Entorno de funcionamiento	Adecuado para entornos industriales profesionales.

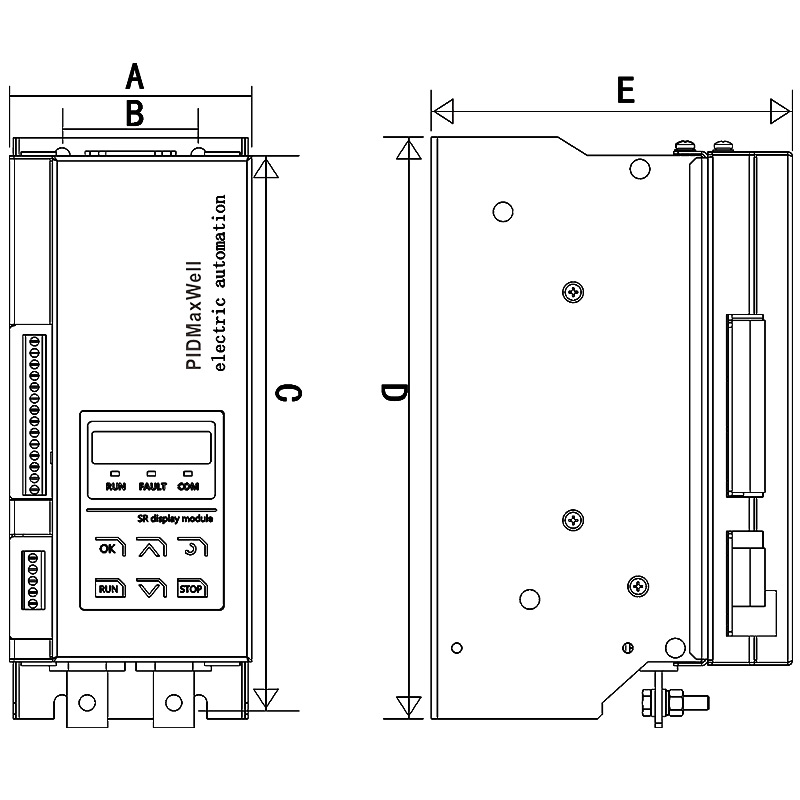

  Especificaciones de dimensiones y clasificación



  Corriente nominal (A)	A (mm)	B (mm)	C (mm)	D(mm)	E(mm)	Perno de montaje
  10 - 170	106	60	240	255	158	M6
  200 - 320	135	80	280	295	207	M6
  450 - 600	200	120	460	480	225	M8
  800	185	120	460	480	225	M8
  1000	240	120	750	770	351	M8
  1500	250	170	976	998	363	M8

Pantalla y panel de control

• Tipo de pantalla: LED de 7 segmentos de 4 dígitos.

• Pantalla cíclica: Porcentaje de entrada → Temperatura del disipador de calor → Tensión de salida → Corriente de salida.

• Teclas de control:

  • OK: Entrar en ajustes / Confirmar modificaciones.

  • Retorno: Salir del menú de parámetros / Volver al ciclo principal.

  • Arriba (▲): Aumentar datos / Aumentar valor de consigna.

  • Abajo (▼): Disminuir datos / Disminuir valor de consigna.

  • RUN: Iniciar el dispositivo.

  • STOP: Detener el dispositivo.

• Nota: Hay disponible una opción de panel de pantalla externo (ED) para monitorización remota.

  Módulos opcionales (expansión)

  La serie SR10E puede ampliarse con módulos específicos para satisfacer necesidades de aplicaciones concretas:

  • Realimentación externa de corriente/tensión: Para una regulación precisa en lazo cerrado mediante sensores externos.

  • Salida analógica dual (AO1, AO2): Salidas configurables de 0-20 mA / 4-20 mA que pueden representar porcentaje de entrada, porcentaje de salida, tensión, corriente o potencia como señales de realimentación para DCS/PLC.

  • Extensión de protección de carga: Permite supervisar la resistencia de carga en tiempo real (F-018) con alarmas de disparo de nivel alto/bajo (F-142, F-143, F-144) para evitar desviaciones del proceso.

  • Profibus DP / Modbus TCP/IP: Permite una integración fluida en redes SCADA centralizadas o de automatización de fábrica (admite 20 ranuras y velocidad de transmisión automática de hasta 12M).

  Información de pedido (código de modelo)

  MW10E - [Corriente nominal] - [Opción]

  Opciones (seleccione una o más):

  Código	Descripción
  P	Módulo de comunicación Profibus DP
  C	Módulo de comunicación Modbus TCP/IP
  R	Medición de valor eficaz verdadero (TRMS)
  ED	Panel de pantalla externo
  EF	Módulo de extensión de retroalimentación externa

  Ejemplo: MW10E - 600 - P indica un regulador de potencia monofásico de 600 A con comunicación Profibus DP.

  ---

  Nota: Para configuraciones detalladas de parámetros (p. ej., F-000 a F-108), ajuste PID o asignación de registros Modbus, consulte el manual técnico completo de MW10E o póngase en contacto con nuestro equipo de soporte.
