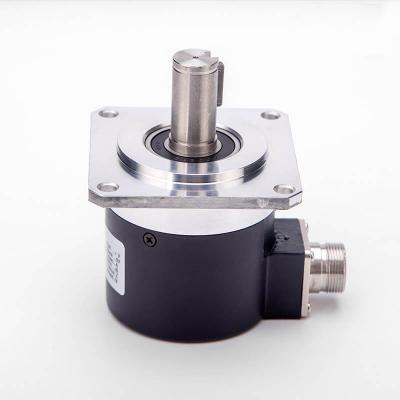

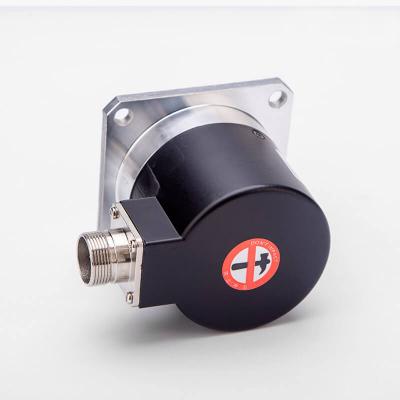

68mm solid shaft rotary encoder with flange

codificador rotatorio de 68 mm 600 ppr codificador incremental raspberry pi

- Codificador giratorio óptico de eje sólido con carcasa de 68 mm -
Tamaño del eje de 10 mm, 15 mm, tamaño del eje personalizable
- Diámetro externo de 68 mm, dos tipos diferentes de disposición de montaje.
- Trabajo pesado, peso ligero, fácil de instalar, excelente para máquinas CNC, elevadores, etc.
- Resolución de hasta 5400 PPR
- Fuente de 5-30 V CC, especifique el voltaje al hacer el pedido con nosotros
- Carcasa de aluminio, entrada lateral del cable o entrada trasera seleccionableZ
- La longitud estándar del cable es de 2 metros, la longitud del cable se puede personalizar

artículo no.:
M68SA,M68SB
pago:
T.T, Credit Card, Paypal etc, to be negotiate
origen del producto:
China
color:
aluminum housing
orden mínima:
1
Peso del Producto:
0.16
tiempo de espera:
3-15 days depends on the order
código de pedido :
M68SA,M68SB

consulta ahora

codificador rotatorio de 68 mm 600 ppr codificador incremental raspberry pi

-Diámetro de carcasa de 68 mm, carcasa de aluminio
-Distintas disposiciones de montaje para adaptarse a diferentes aplicaciones de campo
-Tipo de eje sólido con un tamaño de eje de 10 mm o 15 mm
-Varias opciones de pulso hasta un máximo de 5400 ppr
-3 fases ABZ o 6 fases ABZ A' B' Z'
- Push-pull, colector abierto NPN/PNP, controlador de línea, Push-pull con salida de señal invertida
-Fuente de CC, 5-30 V CC, rango amplio o 5 V CC para controlador de línea
- Longitud de cable estándar de 2 metros o longitud de cable extendida según sus necesidades solicitud
-Entrada trasera de cable o entrada lateral opcional, -Consumo de corriente
: 100mA (carga desconectada)
-Corriente de carga: 50mA máximo por canal, 20mA máximo por canal (salida del controlador de línea)
-Frecuencia: 100KHZ -Velocidad
máxima permitida: 4000 rpm

-Radial de carga del eje: 10N

-Empuje de carga del eje: 20N
-Peso: 0,16 KG -Nivel de protección: IP50
-Rango de
temperatura de funcionamiento: -10 ℃ -70 ℃
-Rango de temperatura de almacenamiento : -30 ℃ -85 ℃
-Resistencia a la vibración : 50m /s, 10-65HZ, 1 mm de doble amplitud durante 2 horas cada uno en X, Y y Z

Circuitos de salida, formas de onda, Diagrama de conexión

Los circuitos de salida y las formas de onda se muestran a continuación, la salida es una salida en cuadratura.

Dimensiones y disposición de montaje

Verifique cuidadosamente antes de realizar el pedido con nosotros, ya que una aplicación diferente requeriría una disposición de montaje diferente.

Haga clic en el siguiente enlace para descargar la hoja de datos del codificador M68SA , M68SB

M68SA,M68SB
