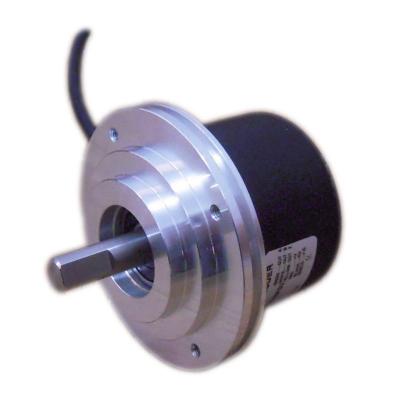

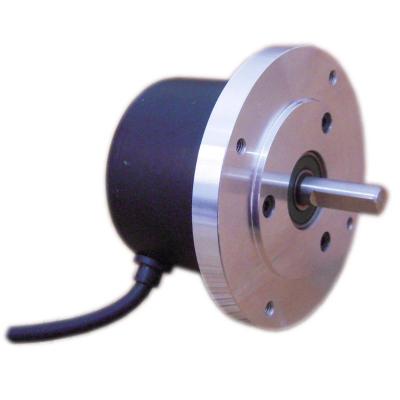

78mm solid shaft rotary encoder with flange

codificador incremental raspberry PI ttl codificador incremental

- Codificador giratorio óptico de eje sólido con carcasa de 78

mm - Tamaño del eje de 10 mm, tamaño del eje personalizable
- Diámetro externo de 78 mm con brida.
- Trabajo pesado, peso ligero, fácil de instalar, excelente para máquinas CNC, elevadores, etc.
- Resolución de hasta 5400 PPR
- Fuente de 5-30 V CC, especifique el voltaje al realizar el pedido con nosotros
- Carcasa de aluminio, entrada lateral del cable o entrada trasera seleccionable
- La longitud estándar del cable es de 2 metros, la longitud del cable se puede personalizar

marca:
PIDMaxWell
artículo no.:
M78SA M78SB
pago:
T.T, Credit Card, Paypal etc, to be negotiate
origen del producto:
China
color:
aluminum housing
orden mínima:
1
Peso del Producto:
0.16
tiempo de espera:
3-15 days depends on the order
código de pedido :
M70S

consulta ahora

Codificador incremental Raspberry PI Codificador incremental ttl

-Diámetro de la carcasa de 78 mm, carcasa de aluminio
-Distintas disposiciones de montaje para adaptarse a diferentes aplicaciones de campo
-Tipo de eje sólido con un tamaño de eje de 8 mm (estándar), otro tamaño de eje personalizable
-Varias opciones de pulso hasta un máximo de 5400 ppr
-3 fase ABZ o 6 fases ABZ A' B' Z'
-Push-pull, colector abierto NPN/PNP, controlador de línea, Push-pull con salida de señal invertida
-Fuente de CC, 5-30 VCC, rango amplio, o 5 VCC para controlador de línea
- Longitud de cable estándar de 2 metros, o longitud de cable extendida según su solicitud
- Entrada posterior del cable o entrada lateral opcional,
- Consumo de corriente: 100 mA (carga desconectada)
-Corriente de carga: 50mA máximo por canal, 20mA máximo por canal (salida del controlador de línea)
-Frecuencia: 100KHZ -Velocidad
máxima permitida: 4000 rpm

-Radial de carga del eje: 10N

-Empuje de carga del eje: 20N
-Peso: 0,16 KG -Nivel de protección: IP50
-Rango de
temperatura de funcionamiento: -10 ℃ -70 ℃
-Rango de temperatura de almacenamiento : -30 ℃ -85 ℃
-Resistencia a la vibración : 50m /s, 10-65HZ, 1 mm de doble amplitud durante 2 horas cada uno en X, Y y Z

Circuitos de salida, formas de onda, Diagrama de conexión

Los circuitos de salida y las formas de onda se muestran a continuación, la salida es una salida en cuadratura.

Dimensiones y disposición de montaje

Verifique cuidadosamente antes de realizar el pedido con nosotros, ya que una aplicación diferente requeriría una disposición de montaje diferente.

78mm incremental encoder ordering code

Haga clic en el enlace a continuación para descargar la hoja de datos para M78SA M78SB

M78SA M78SB
