Controlador de potencia de tiristores trifásico inteligente

La serie MW30L es un regulador de potencia SCR trifásico compacto y de alto rendimiento diseñado para el control preciso de sistemas de calefacción eléctrica. Con un rango de corriente de 25A a 350A, es altamente adecuado tanto para cargas resistivas como inductivas en diversas aplicaciones industriales.

1.Opciones de corriente nominal de 25A hasta 350A para satisfacer diversos requisitos de calefacción industrial.
2.Soporte integral de entrada analógica universal incluyendo 0-5V, 0-10V, 0-20mA y 4-20mA, junto con 2 entradas digitales y 1 salida digital.
3.Modos de disparo flexibles que incluyen control de disparo por ángulo de fase y disparo en cruce por cero.
4.Funciones avanzadas de protección integradas que incluyen pérdida de fase, sobrecorriente, sobrecalentamiento, sobrecarga y desconexión de carga.
5.Interfaz de comunicación RS-485 estándar que utiliza el protocolo Modbus-RTU para una integración de sistema sin interrupciones.
6.Múltiples modos de control disponibles: voltaje constante (V), corriente constante (I), potencia constante (P) y control en lazo abierto.
7.Módulos de expansión opcionales disponibles para función de temperatura y panel de visualización externo.

marca:
PIDMaxWell
artículo no.:
MW30L
pago:
T.T, Credit Card, Paypal etc, to be negotiate
origen del producto:
Made In China
color:
Grey
existencias de bienes:
10
orden mínima:
1
tiempo de espera:
One week after payment

consulta ahora

Especificaciones

Características clave

Procesamiento de alto rendimiento Diseñado con un procesador de alto rendimiento y conmutación rápida que garantiza una respuesta rápida y un control preciso de la salida de potencia. El tamaño compacto y el diseño ligero lo hacen altamente eficiente y fácil de instalar en diversos armarios de control.

Modos de control versátiles Admite múltiples métodos de control avanzados, incluidos voltaje de salida constante, corriente de salida constante, potencia de salida constante y control de lazo abierto. Esta versatilidad permite que el regulador se adapte sin problemas a diferentes elementos calefactores y requisitos de proceso.

Sistemas de protección completos Equipado con robustas protecciones integradas para proteger tanto el regulador como el equipo conectado. Las funciones de protección estándar incluyen detección de pérdida de fase, protección contra sobrecorriente (3A AC250V), protección contra sobrecalentamiento del tiristor (3A DC30V) y alarmas de desconexión de carga.

Compatibilidad de entrada universal Cuenta con interfaces de entrada analógica flexibles que admiten señales de 0-20mA, 4-20mA, 0-5V y 0-10V. También admite manejo de entrada fuera de rango, lo que lo hace altamente compatible con la mayoría de PLC industriales y controladores de temperatura.

Opciones de disparo flexibles Ofrece modos de disparo por ángulo de fase y disparo en cruce por cero. Esta flexibilidad permite a los usuarios seleccionar el método de disparo más adecuado según las características específicas de su carga, ya sea calefacción resistiva estándar o cargas inductivas más complejas.

Comunicación e integración Incluye de serie una interfaz de comunicación RS-485 que utiliza el protocolo Modbus-RTU. Admite códigos de función de 3, 4, 6 y 16 bits con múltiples velocidades de transmisión (2400 a 38400) y formatos de datos, lo que facilita el control y la supervisión centralizados.

Especificaciones técnicas

Característica	Especificación
Serie de producto	Serie MW30L
Fase de carga	Trifásico
Voltaje del circuito principal	3AC 260V ~ 440V
Fuente de alimentación de control	AC 160V ~ 240V
Frecuencia de alimentación	45Hz ~ 65Hz
Opciones de corriente nominal	25A, 50A, 75A, 100A, 150A, 200A, 250A, 300A, 350A
Modos de control	Voltaje constante (V) / Corriente constante (I) / Potencia constante (P) / Lazo abierto
Modos de disparo	Disparo por ángulo de fase, disparo en cruce por cero
Precisión	≤ 1%
Estabilidad estática	≤ 0.5%
Entradas analógicas	0-5V, 0-10V, 0-20mA, 4-20mA
Entradas/salidas digitales	2 entradas digitales / 1 salida digital (Relé: 3A/AC250V)
Comunicación	Standard RS-485 (Modbus-RTU)
Funciones de protección	Pérdida de fase, Sobrecorriente, Sobrecalentamiento, Sobrecarga, Desconexión de carga
Método de refrigeración	Refrigeración por aire forzado (ventilador)
Entorno de operación	-10°C a +50°C (Se requiere derating por encima de 45°C o >1000m de altitud según GB/T 3859.2-93)
Tipos de carga	Resistiva, inductiva, personalización de características de carga programable

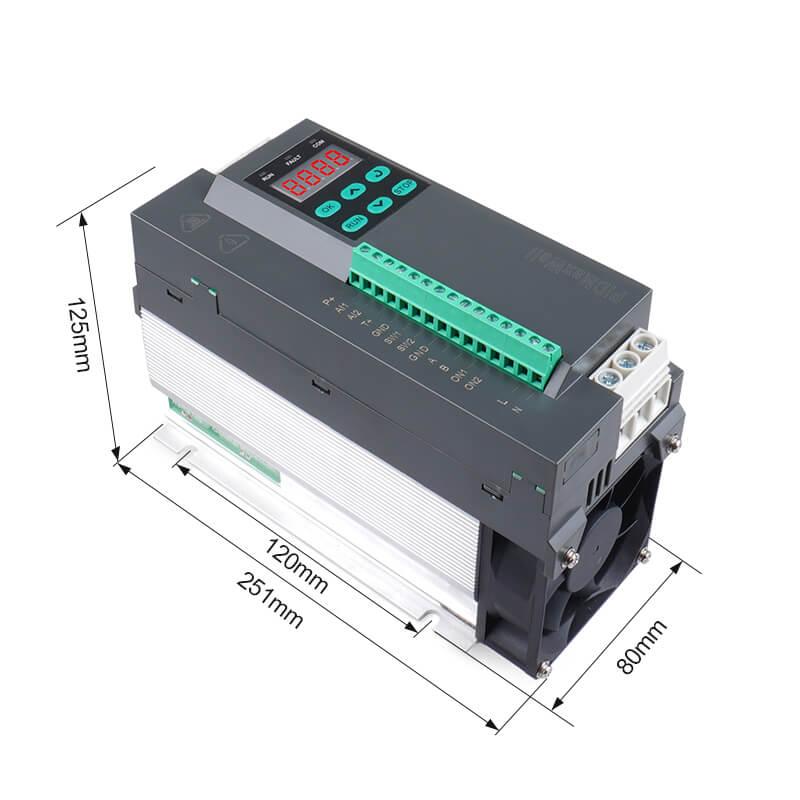

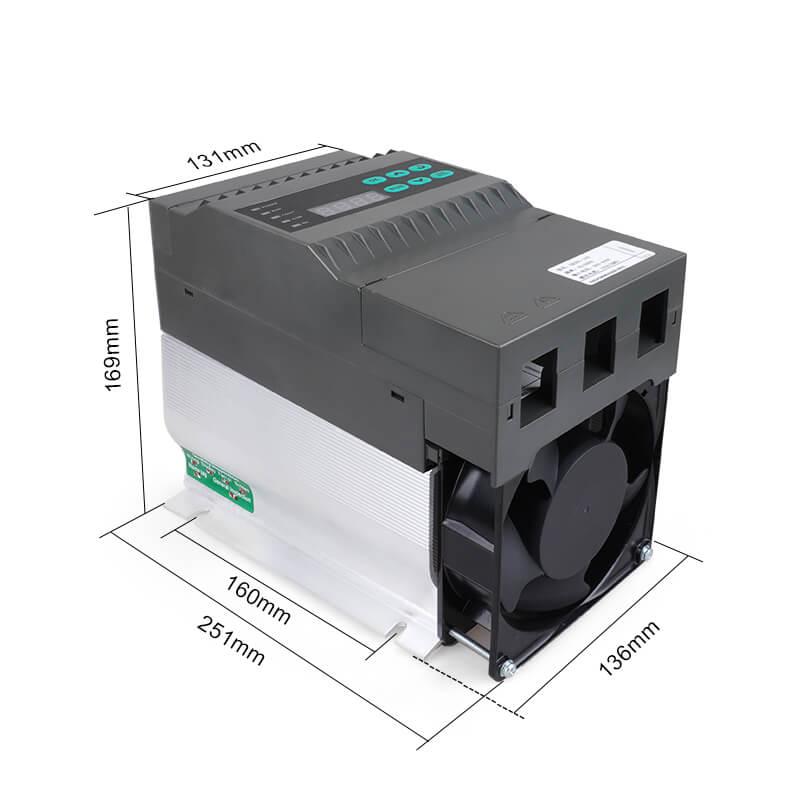

Tamaño y peso para diferentes valores nominales

Especificación	25A / 50A	75A / 100A	150A	200A	250A / 300A	350A
Dimensiones (L x A x H mm)	186 x 80 x 125	251 x 136 x 179	335 x 164 x 209	335 x 164 x 209	360 x 194 x 228	360 x 194 x 228
Peso (KG)	1.3 kg	3.3 kg	7.9 kg	10.4 kg	12.6 kg	18.4 kg

Aplicaciones potenciales
La serie MW30L es ideal para una amplia gama de aplicaciones industriales que requieren un control preciso de la potencia. Se utiliza comúnmente en hornos de secado industriales para un control térmico estable durante el procesamiento. El regulador también es muy adecuado para hornos de tratamiento térmico, proporcionando perfiles de temperatura precisos para procesos de recocido y revenido. Además, ofrece una regulación de potencia fiable para hornos de fabricación de vidrio y cerámica, así como una entrega de potencia precisa para diversas aplicaciones de fusión y calentamiento por inducción.

1. Información de pedido

MW30L - [Corriente nominal] - [Opciones]

• Opciones de corriente nominal: 025, 050, 075, 100, 150, 200, 250, 300, 350 (Amperios)

• Opciones:

– T = función de temperatura

– ED = expansión de pantalla externa

2. Ejemplo de pedido

MW30L-100-ED — serie MW30L, 100 amperios, con expansión de pantalla externa.

3. Guía de selección

Para garantizar que se seleccione el regulador de potencia SCR correcto para su aplicación, tenga en cuenta los siguientes detalles: identifique el tipo de carga para determinar si es una carga resistiva (como calentadores estándar o lámparas IR) o una carga inductiva (como un transformador). Calcule la potencia total de su carga y determine la configuración de su circuito eléctrico (Delta, Estrella o Estrella con neutro) para encontrar la corriente de fase correcta. Seleccione una clasificación de SCR que supere cómodamente su corriente de fase calculada para garantizar un funcionamiento fiable y seguro.

Documentos y descargas

[PDF] Catálogo y manual de usuario MW30E

Q: ¿Qué tipos de cargas puede manejar la serie MW30L? A: La serie MW30L está diseñada para manejar tanto cargas resistivas como inductivas. Incluso admite la personalización programable de características de carga, lo que la hace altamente adaptable a diversos requisitos de calefacción industrial.

Q: ¿Admite la serie MW30L diferentes métodos de control? A: Sí, la MW30L ofrece modos de control versátiles incluyendo voltaje constante, corriente constante, potencia constante y control en lazo abierto. Esto le permite compensar automáticamente las fluctuaciones y mantener una salida estable.

Q: ¿Qué protocolo de comunicación utiliza la MW30L? A: La MW30L viene equipada con una interfaz de comunicación estándar RS-485 que utiliza el ampliamente utilizado protocolo Modbus-RTU. Admite varias velocidades de baudios y formatos de datos para una fácil integración en sistemas de control centralizados.

Q: ¿Qué características de protección están integradas en la MW30L? A: El regulador incluye funciones de protección completas tales como detección de pérdida de fase, protección contra sobrecorriente, protección contra sobrecalentamiento del tiristor, protección contra sobrecarga y alarmas de desconexión de carga para garantizar una operación segura.

Q: ¿Puedo usar una pantalla externa con la MW30L? A: Sí, la MW30L admite módulos de expansión opcionales, incluida una pantalla externa (opción ED), lo que permite una supervisión conveniente y el ajuste de parámetros sin necesidad de acceder directamente a la unidad principal.
