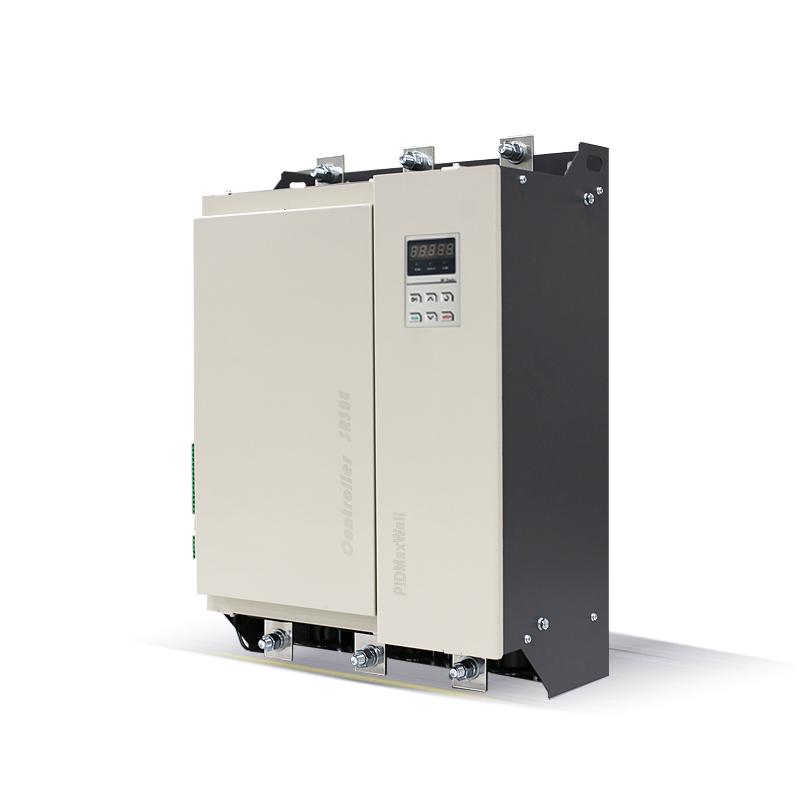

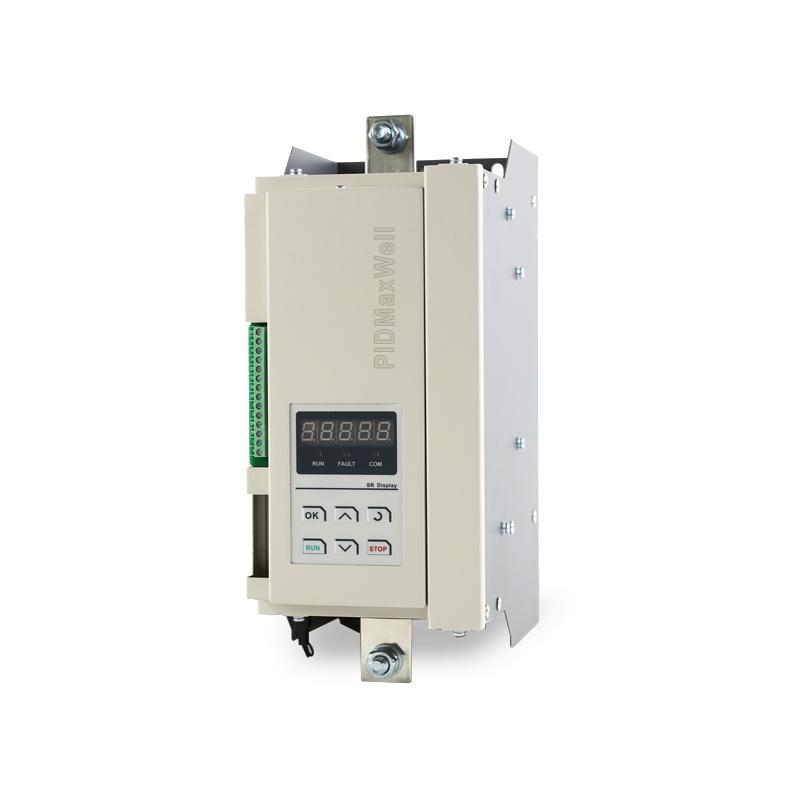

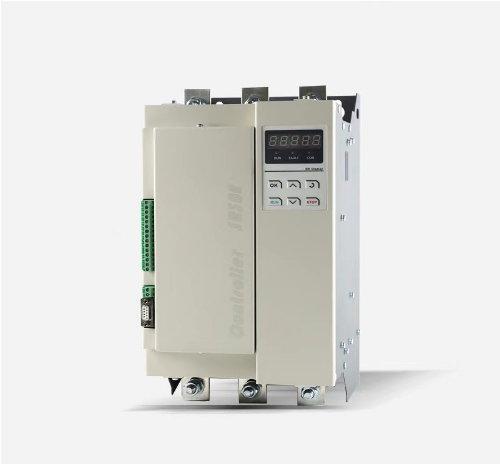

Regulador de potencia SCR trifásico avanzado

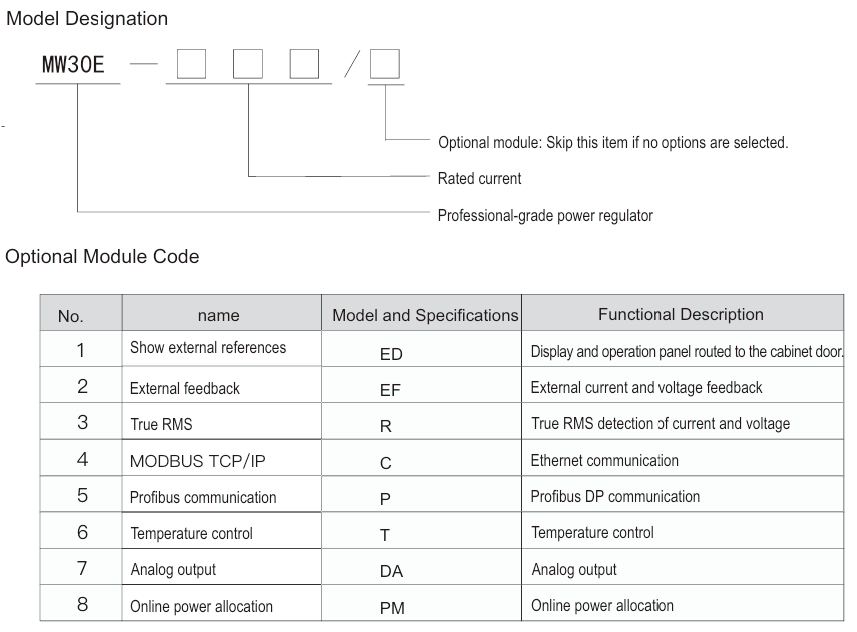

1. Información de pedido



2. Ejemplo de pedido

Serie MW30E-250-P--- MW30E, 250 amperios, con comunicación Profibus DP

3. Información detallada que necesitamos para poder elegir el SCR correcto para su aplicación

--Por favor identifique el tipo de carga, ¿es una carga resistiva como calentadores, lámparas IR, o una carga inductiva como un transformador?
--¿Cuál es la potencia total de su carga? en este artículo, vamos a usar un ejemplo práctico, digamos que tenemos un sistema de calefacción de 36KW, fuente de 400V
--¿Cuál es su circuito eléctrico? podría ser Delta, Estrella (Wye), o Estrella con conductor neutro
--Para un calentador típico con 36KW, fuente de 400V en configuración Estrella, la corriente de fase será de 52.17 amperios
--Para la serie MW30E SCR, el modelo correcto sería MW30E-075, un SCR de 75 amperios hará el trabajo, tenemos una versión de 50 amperios, pero 52.17 ya excede la clasificación, por lo que la mejor opción sería 75 amperios
--Una de las características únicas de nuestro MW30E es que el SCR puede usarse hasta el 100% de su clasificación, la política de reducción del 50%, 40% no es necesaria para nuestro SCR MW30E
--Por favor descargue el archivo PDF a continuación para tener una mejor comprensión de la relación entre el voltaje de fase, la corriente de fase y el voltaje de línea, la corriente de línea en diferentes circuitos eléctricos.

[PDF] Cómo calcular su corriente de fase para seleccionar el SCR correcto

Documentos y descargas

[PDF] Catálogo y manual de usuario de MW30E

P: ¿Para qué tipos de cargas es adecuado el MW30E?
R: El MW30E es un regulador de potencia altamente versátil adecuado para cargas resistivas, inductivas y capacitivas, dependiendo del modo de control seleccionado. Es ideal para elementos de calefacción industrial, transformadores (control del lado primario/secundario) y aplicaciones de fusión por inducción.

P: ¿El MW30E soporta control de corriente constante o de tensión constante?
R: Sí, el MW30E cuenta con un avanzado ajuste PID de lazo cerrado que le permite mantener ya sea un voltaje de salida constante, una corriente de salida constante o una potencia de salida constante, compensando automáticamente las fluctuaciones de la tensión de red o los cambios en la impedancia de carga.

 P: ¿Puedo conectar el MW30E a mi sistema PLC o SCADA existente?
R: Absolutamente. El MW30E viene de serie con una interfaz de comunicación RS-485 que soporta el protocolo Modbus-RTU. También hay módulos de expansión opcionales disponibles para comunicación Ethernet y Profibus DP.

 P: ¿Cómo beneficia el modo de control de cruce por cero a mi aplicación?
R: El control de cruce por cero conmuta la energía encendiéndose y apagándose precisamente cuando la tensión de CA cruza por cero. Esto reduce significativamente la distorsión armónica y la interferencia electromagnética (EMI), manteniendo un factor de potencia cercano a 1, lo que lo convierte en una excelente opción para cargas puramente resistivas.

P: ¿Qué ocurre si el regulador se sobrecalienta o experimenta una sobrecorriente?
R: El MW30E está equipado con sistemas de protección integrales. Si la corriente excede el 125% del valor nominal, activará una alarma de sobrecorriente y tomará medidas de protección. De igual manera, si la temperatura del tiristor supera los 85°C, la unidad emitirá una alarma y detendrá la salida para evitar daños térmicos.

P: ¿Puede montarse el panel de visualización externamente en la puerta de un gabinete?
R: Sí, un panel de visualización y operación externo opcional (módulo código ED) está disponible. Puede conectarse mediante un cable de red estándar (hasta 4 metros) y montarse en la puerta del gabinete para una observación de datos en tiempo real y configuración de parámetros sin abrir la carcasa.

P: ¿Cuál es la función de "Online Power Allocation" mencionada en el catálogo?
R: La asignación de potencia en línea es una función avanzada opcional diseñada para sistemas con múltiples reguladores de potencia. Sincroniza la distribución de potencia entre los dispositivos conectados para evitar picos de consumo simultáneos, mejorando así la continuidad de la corriente del bus y reduciendo la carga general sobre su infraestructura eléctrica.

P: ¿Cuáles son los métodos de disparo de los SCRs?
R: Hay dos métodos para disparar controladores de potencia SCR: cruce por cero y ángulo de fase. No todos los SCRs pueden ser disparados por ambos métodos, y algunas situaciones dictan el método requerido. Los calentadores típicos tradicionales están hechos con alambre de nicrom, que soporta tanto el disparo por cruce por cero como por ángulo de fase. Esto le da flexibilidad al seleccionar un SCR para su sistema.
Por favor, descargue un archivo de Word desde abajo para una explicación detallada sobre los modos de disparo de un SCR, las ventajas y desventajas de los diferentes modos de disparo

[WORD]P: ¿Cuáles son los métodos de disparo de los SCRs?
