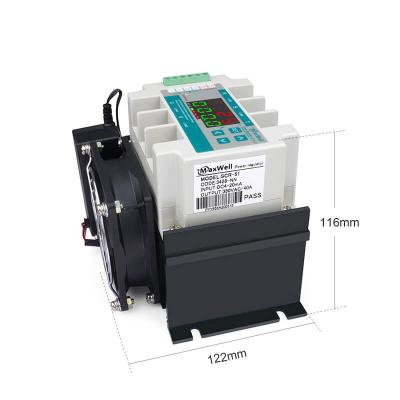

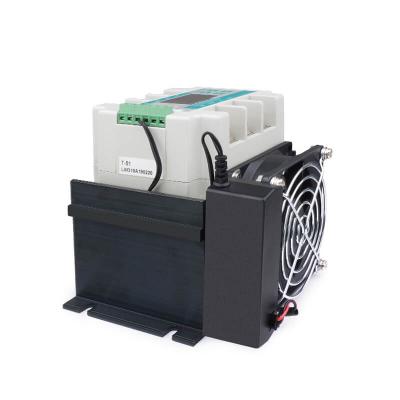

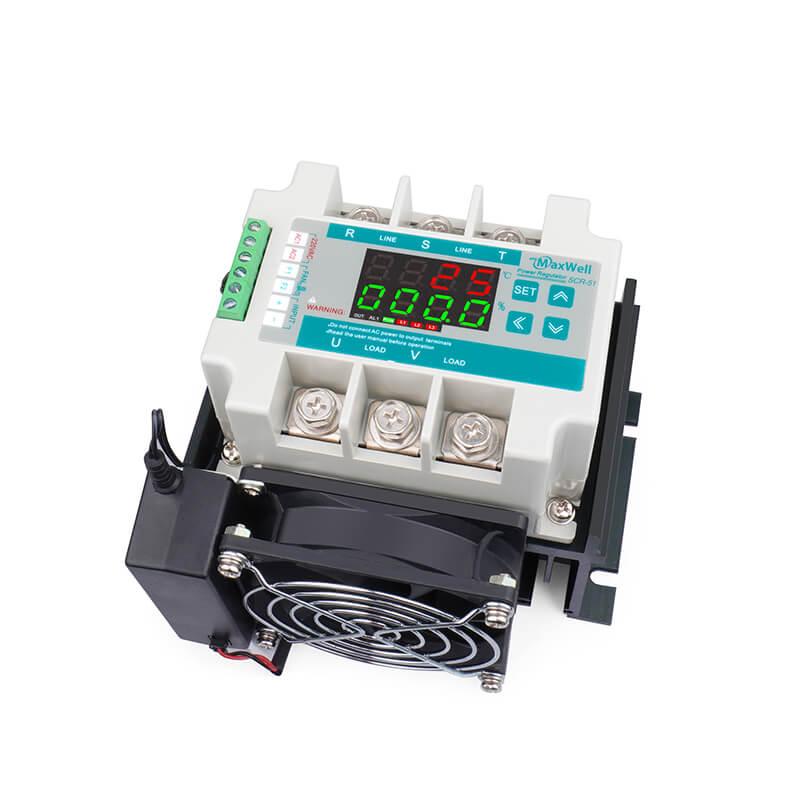

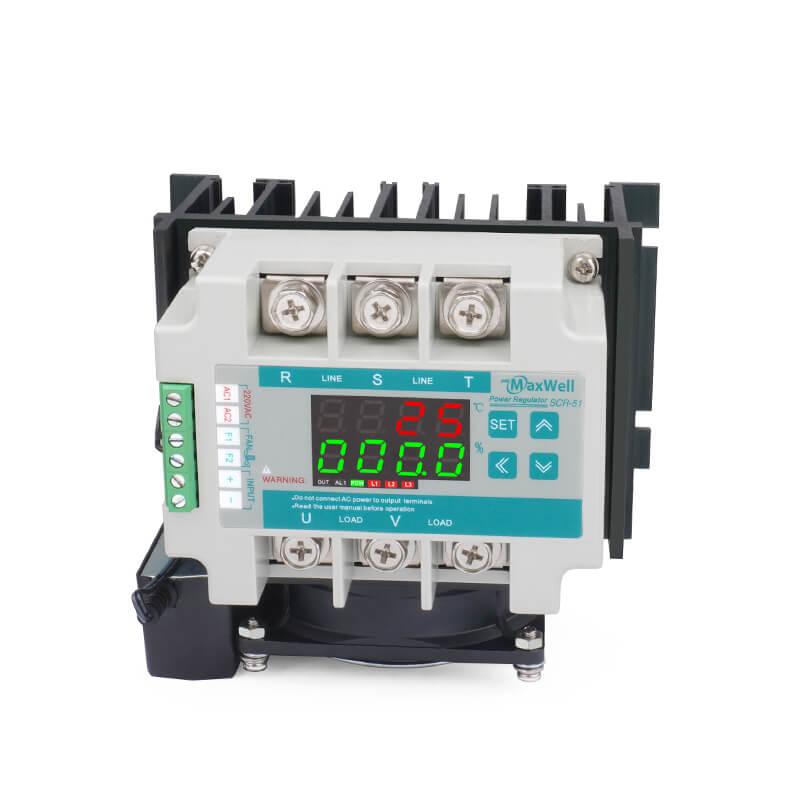

Regulador de potencia SCR trifásico para calentador

Ejemplo de pedido: SCR-51-3428-NN (Serie SCR-51, entrada de 4-20 mA, 40 amperios)
SCR-51-3626-NN (Serie SCR-51, entrada de 0-10 V CC, 60 amperios)

Haga clic en el siguiente enlace para descargar el catálogo y el manual de usuario del regulador de potencia SCR-51.

Catálogo y manual de usuario (SCR-51)

Este video muestra una prueba que realizamos en un regulador de potencia trifásico SCR de Maxwell. El instrumento que se observa de inmediato es un osciloscopio que muestra la onda cuadrada de la carga. El que utiliza nuestro ingeniero de pruebas es un generador de señales estándar que genera señales de entrada estándar de 4-20 mA. Alimentamos el SCR con una pequeña entrada y la aumentamos gradualmente. Como se puede apreciar en el video, las luces se iluminan con mayor intensidad a medida que aumenta la entrada. El voltímetro de tres niveles muestra el voltaje de cada fase, que aumenta desde 0 V hasta cerca de 380 Vca. Este SCR también cuenta con otras características como arranque suave, salida mínima y máxima, control manual y protección contra sobretemperatura. Además, dispone de comunicación Modbus RS-485.

1. ¿Qué es un regulador de potencia SCR?
   Un regulador de potencia SCR (también conocido como controlador SCR o controlador de potencia de tiristores) es un dispositivo electrónico de estado sólido que se utiliza para controlar la tensión CA y, por consiguiente, la potencia suministrada a una carga (como un elemento calefactor, un motor o una lámpara) mediante rectificadores controlados de silicio (SCR). Serie SCR-51 Solo funciona con cargas resistivas y está diseñado para clientes que buscan una solución económica para cargas resistivas.
2. ¿Debo especificar la entrada al ordenar el SCR?
   Sí, por favor especifique la entrada según nuestra información de pedido al realizar el pedido de esta unidad; la entrada queda fija una vez seleccionada y puede ser de 4-20 mA, 0-10 V CC, 0-5 V o un potenciómetro.
3. ¿Cuáles son las diferentes opciones actuales para el regulador?
   El regulador de la serie SCR-51 ofrece 4 opciones de corriente: 40 amperios, 60 amperios, 75 amperios y 100 amperios.

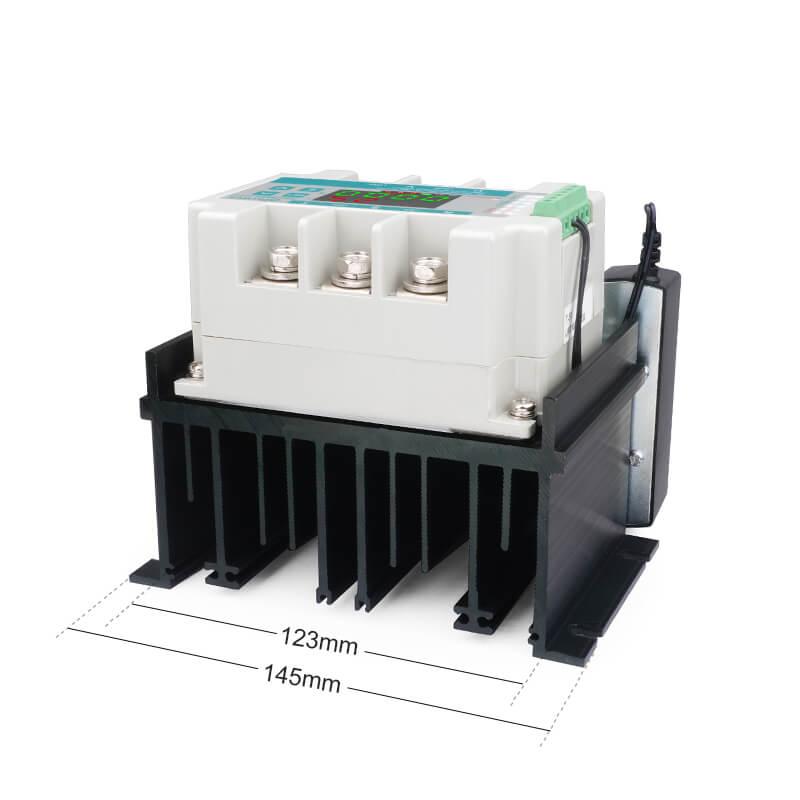

4. ¿El tamaño físico es el mismo para las diferentes opciones actuales?
   No, el de 40 amperios es el más pequeño, los de 60 y 75 amperios tienen el mismo tamaño, y el de 100 amperios es el más grande.
5. ¿Incluye algún fusible rápido incorporado para protección contra fallos?
   No, el fusible rápido para SCR-51 debe instalarse externamente; póngase en contacto con nuestro equipo de ventas en sales@pidmaxwell.com Para obtener más detalles sobre el fusible
6. ¿Cuál es la diferencia entre el control de ángulo de fase y el control de disparo cero (ráfaga), y cuál debería elegir para mi aplicación?
   Ajuste de fase: Para motores, transformadores y cargas que requieren ajuste continuo de potencia. No apto para cargas resistivas con baja inercia térmica ni en aplicaciones donde el ruido eléctrico sea un factor importante.
   Zero-Fired (Burst): Ideal para cargas de calefacción resistiva (hornos, estufas) ya que elimina el ruido eléctrico. No apto para luces ni motores.
7. ¿Necesito un disipador de calor? Si es así, ¿de qué tamaño? ¿Es necesaria la refrigeración por aire forzado (con ventilador)?
   El disipador de calor está integrado en la unidad. Los ventiladores de refrigeración alimentados con corriente continua también forman parte de la unidad.
8. ¿Cuál es el período de garantía de esta unidad?
   Ofrecemos 12 meses de garantía para este SCR.
9. ¿Cuál es el plazo de entrega habitual para esta unidad?
   Depende del pedido específico; el plazo de entrega es de 7 a 12 días hábiles.
