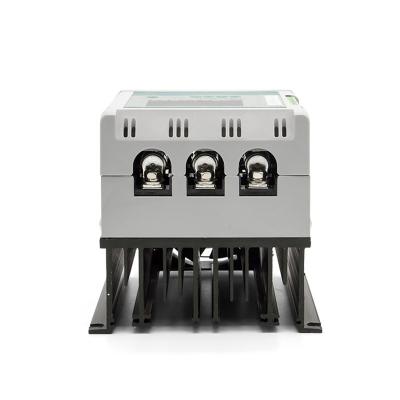

Regulador de potencia SCR con pantalla digital inteligente

Regulador de potencia SCR con pantalla digital inteligente

-Regulador de potencia trifásico, detección automática de fase
-Función de arranque suave para proteger el SCR y la carga contra picos de corriente -Pantalla integrada
con varios indicadores LED para visualización de estado y error
-Disipador de calor y ventiladores integrados con detección de temperatura
-Over alarma de temperatura, protección de salida después de alarma activada (excepto SCR-51)
- Salida máxima y mínima configurable
- Transferencia sin perturbaciones de control automático/manual (excepto SCR-51)
- Función Run/Stop
- Comunicación RS-485 modbus RTU opcional
- Voltaje de carga nominal 110~480Vac 50/60HZ
-La fuente de alimentación para que funcione el SCR es de 100-240Vac
-Entrada, 0-10Vdc, 4-20mA, 0-5Vdc, 1-5Vdc, 2-10Vdc, 0-20mA, 0-10mA
-El SCR solo funciona con carga resistiva, no puede funcionar con carga capacitiva o carga inductiva

Precauciones y notas

-Se debe instalar un fusible rápido en el sistema para proteger el SCR -El SCR

no funcionará si la carga es inferior a 0,5 A o sin carga
-Se generará mucho calor cuando el SCR funcione, la temperatura ambiente debe ser inferior a 50 ℃ , los ventiladores integrados se activarán si la temperatura en el disipador térmico SCR supera los 60 ℃ , si la temperatura ambiente supera los 60 ℃ , se deben instalar ventiladores adicionales en el gabinete de control para ayudar al enfriamiento. De lo contrario, se activará el mecanismo de autoprotección y se cancelará la salida.
-El tornillo debe sujetarse de forma segura en la entrada y la salida; de lo contrario, se acumulará calor excesivo en el tornillo y se dañará el SCR.

Diagrama de conexión



Tamaño y dimensión

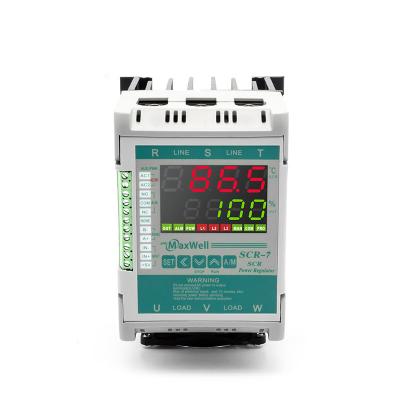

Descripción del panel
