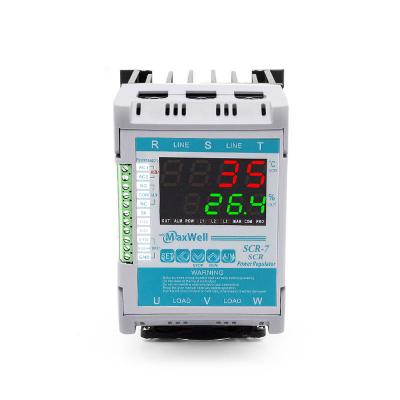

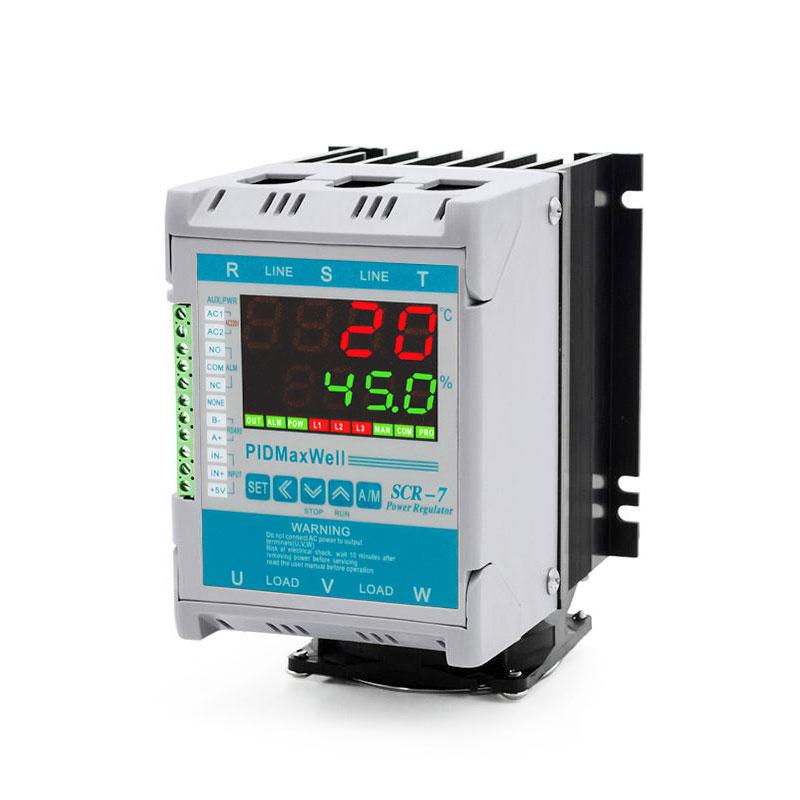

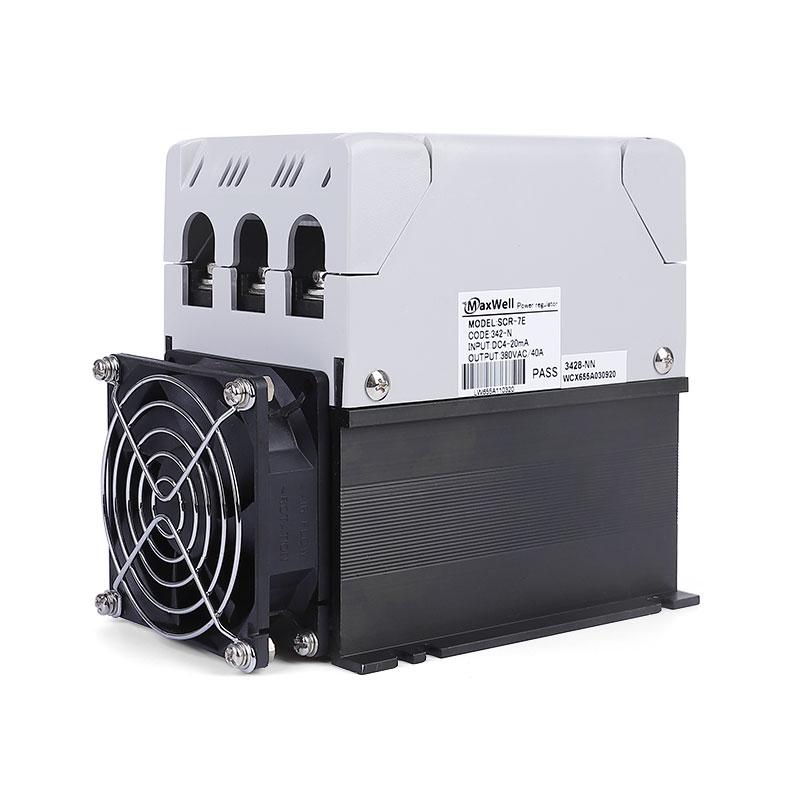

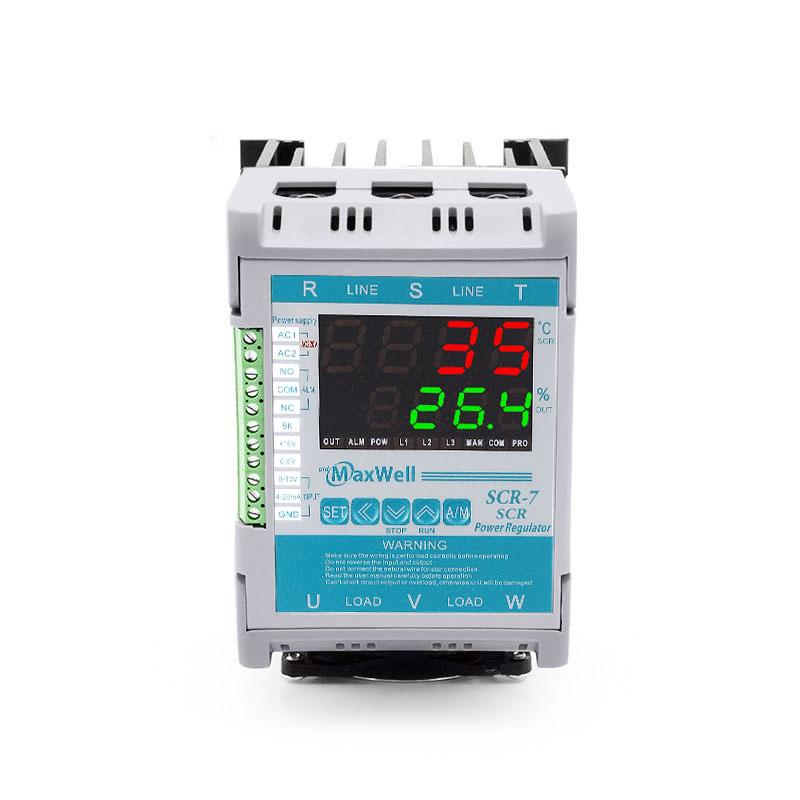

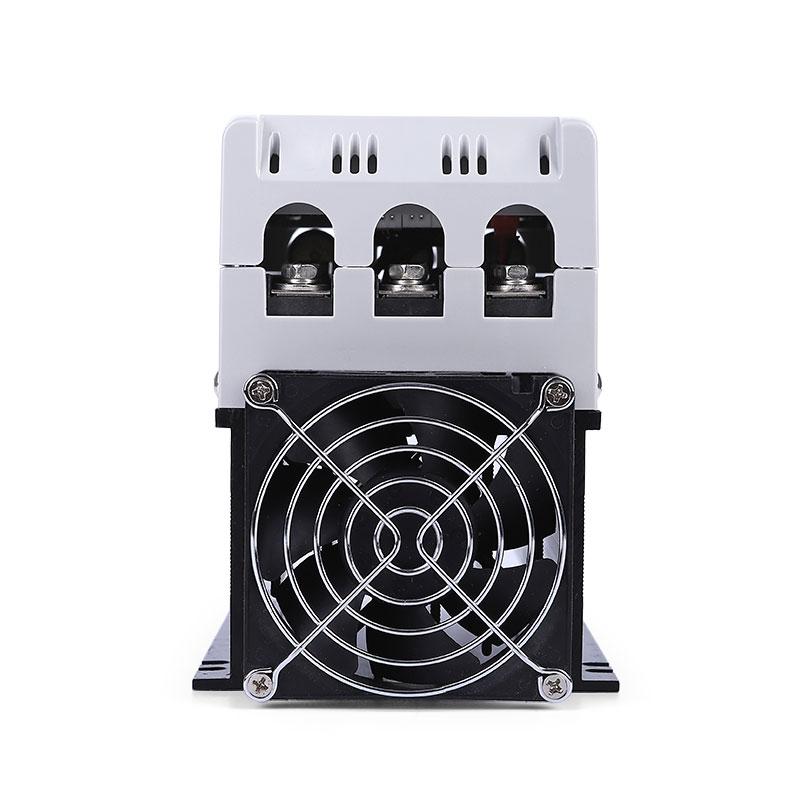

Regulador de potencia SCR digital inteligente trifásico

La serie Maxwell SCR-7 es un regulador de potencia digital inteligente trifásico avanzado, diseñado para el control preciso y fiable de cargas de calentamiento resistivo en aplicaciones industriales. Con un diseño totalmente integrado, combina el módulo SCR, el disipador de calor de alta eficiencia y los ventiladores de refrigeración en una sola unidad compacta. La serie SCR-7 cuenta con una pantalla digital completa para la monitorización en tiempo real de la relación de salida, las alarmas de temperatura y el estado de fase. Gracias a su compatibilidad con múltiples señales de entrada analógicas (incluidas 4-20 mA, 0-10 V CC y 0-5 V CC) y la comunicación RS-485 Modbus RTU opcional, se integra a la perfección en los sistemas PLC y de control automatizado modernos. Las funciones de protección integradas, como el arranque suave, la detección automática de fase y las alarmas de sobretemperatura, garantizan la máxima seguridad y una larga vida útil tanto para el regulador como para la carga conectada.

marca:
PIDMaxWell
artículo no.:
SCR-7
pago:
T.T, Credit Card, Paypal etc, to be negotiate
precio de mercado:
$300
precio:
$200
origen del producto:
Made in China
orden mínima:
10
Peso del Producto:
2kg
tiempo de espera:
14 days after payment confirmed
código de pedido :
SCR-6

consulta ahora

Características principales

Control digital inteligente	La pantalla LED integrada proporciona una visibilidad clara del porcentaje de salida, la ausencia de fase y las alarmas del sistema en tiempo real.
Compatibilidad de entrada versátil	Admite una amplia gama de señales de control: 0-10 mA, 0-20 mA, 4-20 mA, 0-5 V CC, 1-5 V CC, 2-10 V CC y 0-10 V CC.
Mecanismos de protección avanzados	El arranque suave ajustable evita las sobrecorrientes; la detección automática de fase y la alarma de sobretemperatura con salida de relé protegen el sistema.
Configuración de carga flexible	Totalmente compatible con las configuraciones de carga resistiva Delta y Estrella para una máxima flexibilidad de instalación.
Listo para la integración de red	La comunicación opcional RS-485 Modbus RTU permite la monitorización remota, el registro de datos y el control centralizado a través de HMI o SCADA.
Límites de salida personalizables	Los umbrales de salida máximos (OPH) y mínimos (OPL) configurables permiten una calibración precisa para requisitos de proceso específicos.
Diseño integrado todo en uno	El disipador de calor integrado y los ventiladores de refrigeración con detección de temperatura eliminan la necesidad de accesorios externos para la gestión térmica.
Modo automático/manual y control de arranque/parada	El práctico botón A/M del panel frontal y la función de arranque/parada proporcionan un control operativo flexible para la puesta en marcha y el mantenimiento.

Especificaciones técnicas

Parámetro	Especificación
Fase de carga	Trifásico
Tensión de carga nominal	200~480 VCA (50/60 Hz seleccionable)
Fuente de alimentación auxiliar	220 VCA (Estándar) / 12-24 VCC (Opcional)
Opciones actuales calificadas	40A, 60A, 75A, 100A
Opciones de señal de entrada	0-10 mA, 0-20 mA, 4-20 mA, 0-5 V CC, 1-5 V CC, 2-10 V CC, 0-10 V CC
Compatibilidad del tipo de carga	Carga resistiva únicamente
Conexión de carga	Delta o Estrella (el cable neutro NO debe estar conectado en la configuración en estrella).
Comunicación	RS-485 Modbus RTU (Opcional, código M)
Salida de alarma	Salida de relé de sobretemperatura — NA / COM / NC (Opcional, código M)
Arranque suave (BUF)	Rango ajustable de 0,0 a 100,0 (0 = rampa de 10 s; 100 = desactivado)
Producción mínima (OPL)	Configurable: nivel de salida independientemente de la entrada.
Salida máxima (OPH)	Configurable: límite de salida independientemente de la entrada.
Detección de fase	Automático (indicadores de ausencia de fase L1, L2, L3)
Método de enfriamiento	Disipador de calor integrado con ventiladores de refrigeración con control de temperatura.

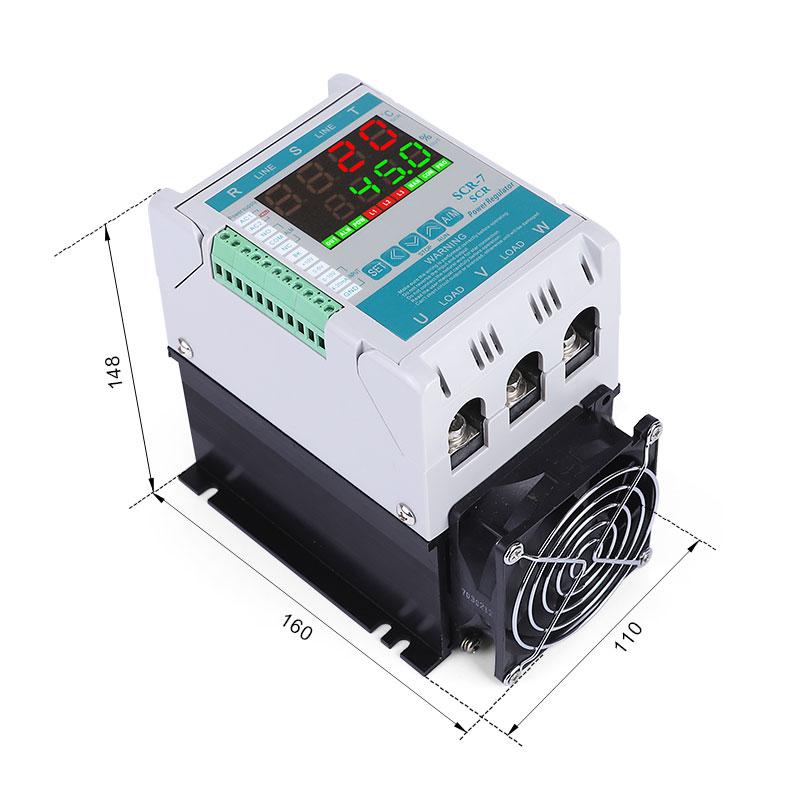

Dimensiones (Ancho × Profundidad × Alto)	160 mm × 110 mm × 148 mm
Distancia máxima de conexión RS-485	3900 pies (aprox. 1200 m)

Indicadores y controles del panel

Etiqueta	Tipo	Función
AFUERA	Indicador	La frecuencia de parpadeo indica la relación de salida actual.
AL1	Indicador	Indicador de alarma por sobretemperatura
Prisionero de guerra	Indicador	Indicador de alimentación eléctrica
L1/L2/L3	Indicador	Indicadores de ausencia de fase: se iluminan cuando la fase correspondiente está ausente.
COLOCAR	Llave	Ingrese al modo de configuración y ajuste de parámetros.
◀	Llave	Tecla Mayús izquierda: cambia la unidad de visualización.
▼ (mantener pulsado 3 s)	Llave	Detener el funcionamiento del SCR
▲ (mantener pulsado 3 s)	Llave	Ejecutar SCR después de la parada
SOY	Llave	Alternar entre los modos de funcionamiento automático y manual.

SCR - [1] [2] [3] [4] [5] [6] [7]

Código	Parámetro	Opciones
SCR	Categoría de producto	Regulador de potencia SCR
[1]	Tipo de serie	7: Regulador SCR digital inteligente serie 7
[2]	Fase de carga	3: Sistema de carga trifásico
[3]	Corriente de carga	4: 40A \| 6: 60A \| 7: 75A \| 12: 100A
[4]	Alimentación auxiliar	2: 220 VCA \| D: 12-24 VCC
[5]	Señal de entrada	1: 0-10 mA \| 2: 0-20 mA \| 8: 4-20 mA \| 5: 0-5 V CC \| 6: 0-10 V CC \| 7: 1-5 V CC \| 3: 2-10 V CC
[6]	Alarma de sobretemperatura	N: Sin alarma \| M: Con 1 salida de relé de alarma
[7]	Comunicación	N: Sin RS-485 \| M: Con RS-485 Modbus RTU

Ejemplo 1: SCR-7-3628-MM — Serie 7, trifásico, 60 A, alimentación auxiliar de 220 VCA, entrada de 4-20 mA, con alarma de sobretemperatura, con comunicación RS-485 Modbus RTU.

Ejemplo 2: SCR-7-3128-NN — Serie 7, sistema trifásico de 4 hilos, 100 A, alimentación auxiliar de 220 VCA, entrada de 4-20 mA, sin alarma, sin comunicación RS-485.

Notas importantes:

Este SCR solo es compatible con cargas resistivas. No es adecuado para cargas capacitivas.
En una configuración en estrella con un sistema trifásico de 4 hilos, el cable neutro NO PUEDE conectarse al sistema; las 3 fases deben estar equilibradas.
Para proteger el SCR contra sobrecargas, se debe instalar un fusible rápido con una capacidad nominal de 1,5 veces la corriente de carga real.
Se debe aplicar una almohadilla de caucho de silicona o un compuesto de silicona en la parte inferior del SCR para facilitar la disipación del calor.
Al calcular la capacidad del SCR requerida, utilice el doble de la corriente de fase real como capacidad mínima del SCR.

Haga clic en el siguiente enlace para descargar el catálogo del regulador de potencia SCR-7.

Catálogo -(SCR-7)

Este video muestra una prueba que realizamos en el regulador de potencia trifásico SCR de Maxwell. Los instrumentos que se pueden ver de inmediato son un osciloscopio que muestra la onda cuadrada de la carga, y un generador de señales estándar que nuestro ingeniero de pruebas sostiene en la mano, el cual genera señales de entrada estándar de 4-20 mA. Alimentamos el SCR con una pequeña entrada y la aumentamos gradualmente, como se puede ver en el video. Las luces del video se vuelven más brillantes a medida que aumenta la entrada. El voltímetro muestra el voltaje de cada fase, que aumenta de 0 V a aproximadamente 380 Vca. Este SCR también cuenta con otras características como arranque suave, salida mínima y máxima, control manual y protección contra sobretemperatura. También dispone de comunicación Modbus RS-485.

El regulador de potencia inteligente de la serie SCR-7 está diseñado específicamente para el control de temperatura de alta precisión en aplicaciones de calefacción industrial. Su diseño robusto, interfaz digital y capacidad de comunicación RS-485 lo convierten en la opción ideal para una amplia gama de entornos industriales exigentes. La unidad es particularmente adecuada para aplicaciones que requieren un suministro de energía estable y sin sobretensiones, donde la función de arranque suave y los límites de salida configurables brindan una protección fundamental para los elementos calefactores sensibles.

Hornos industriales, hornos de cerámica y hornos de alta temperatura.
Zonas de calentamiento para extrusión y moldeo por inyección de plástico
Procesos de fabricación de vidrio y cerámica
Cámaras de ensayo ambiental y sistemas de ciclos de temperatura
Sistemas de climatización y calefacción industrial con control centralizado.
Procesamiento químico y regulación de la temperatura del reactor
Equipos para el procesamiento y secado de alimentos
Calefacción de salas blancas para la fabricación de semiconductores y productos electrónicos
Sistemas de calefacción por infrarrojos y control de calefactores radiantes
Redes de calefacción automatizadas para fábricas con integración PLC/SCADA
