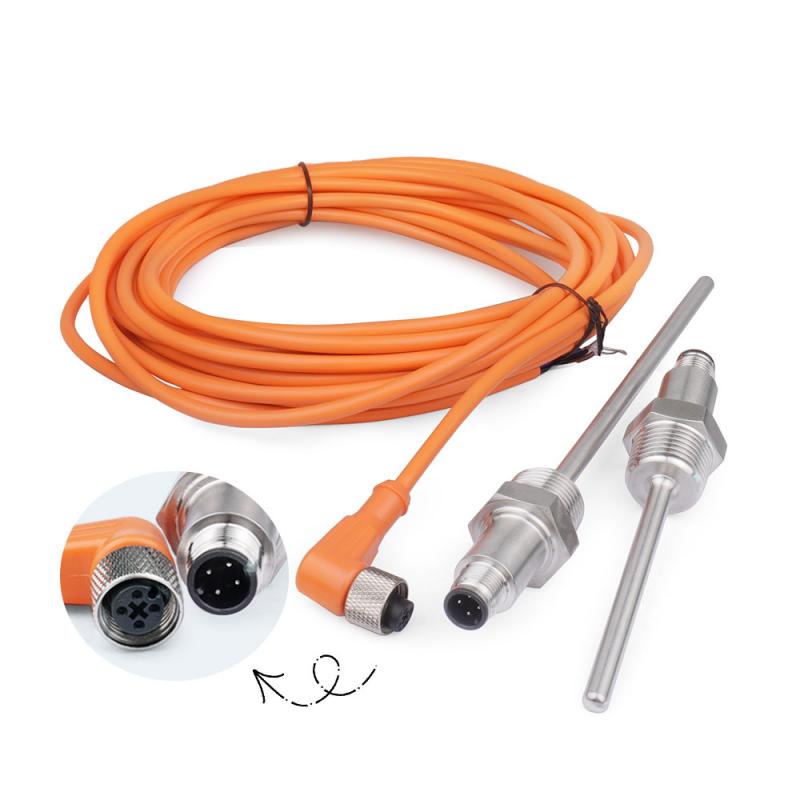

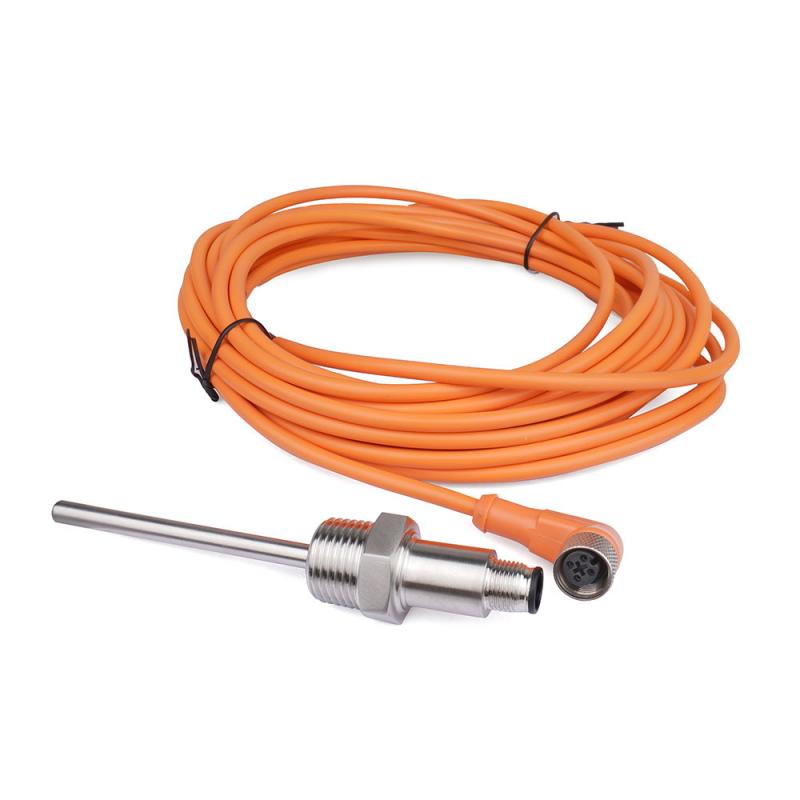

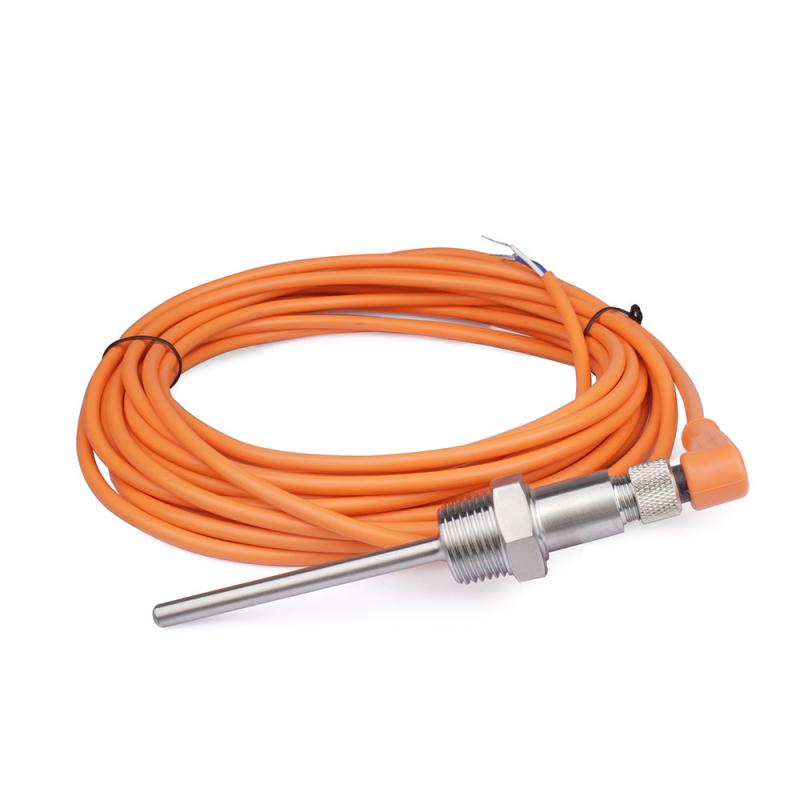

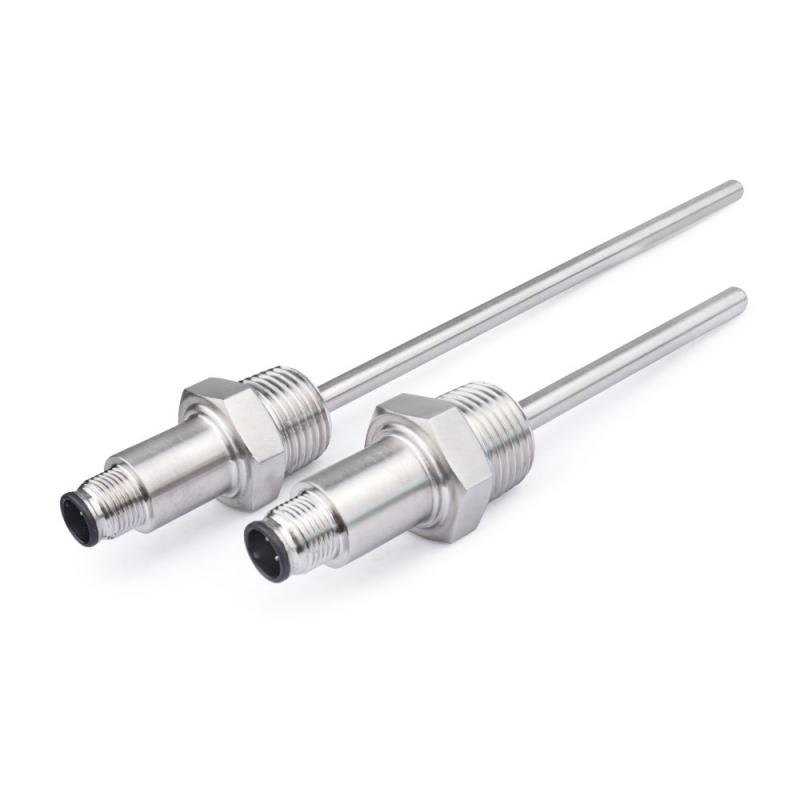

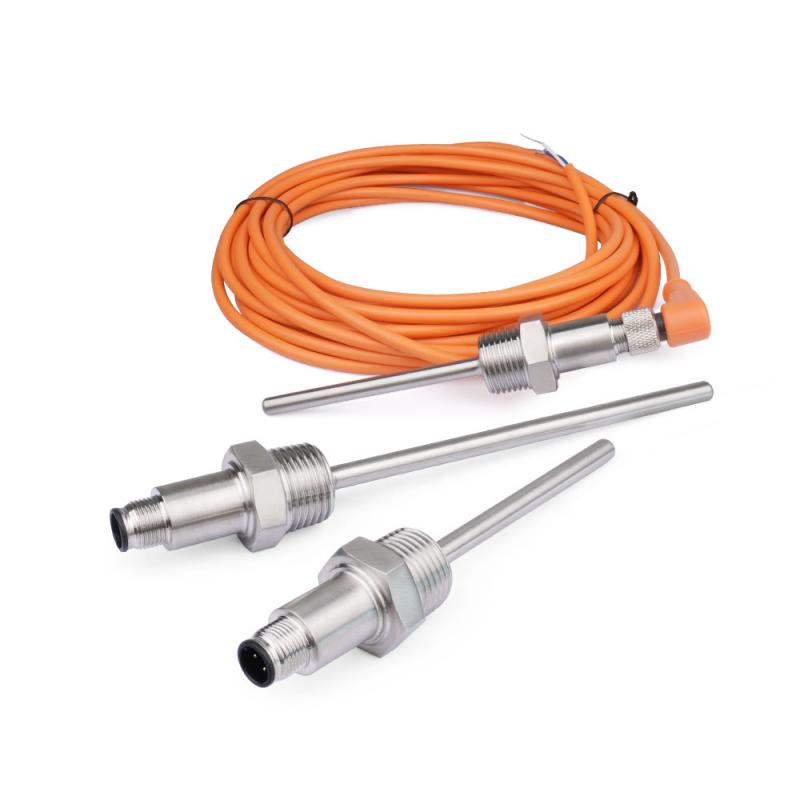

PT100 RTD sensor with M12 4-pin connector

Sensor de temperatura RTD PT100 tipo sonda con conector M12 de 4 pines

El PT100-19 es un Termómetro de resistencia de platino tipo sonda PT100 equipado con un Conector M12 de 4 pines Combina la precisión de medición de un elemento PT100 de Clase A con la comodidad y confiabilidad de la interfaz de conector circular M12, estándar en la industria. El conector M12 de 4 pines permite una conexión y desconexión rápidas y sin herramientas en campo, elimina la necesidad de cableado y proporciona una conexión segura y resistente a las vibraciones, ideal para aplicaciones de construcción de maquinaria, automatización y control de procesos.

El sensor está construido a partir de acero inoxidable SS316 en toda su extensión, ofreciendo una excelente resistencia a la corrosión en entornos húmedos, químicos y marinos. El diámetro y la longitud de la sonda son totalmente personalizables para satisfacer los requisitos de instalación específicos, y una gama de conexiones de proceso, que incluyen roscas de ½ NPT, ¼ NPT, ¼ BSP, ½ BSP, M8, M10 y M12, permite que el sensor se instale directamente en tuberías y recipientes de proceso estándar. El sensor cumple con EN 60751 Clase A precisión, que abarca un rango de temperatura de De -50 °C a +250 °C y está disponible con longitudes de cable de hasta 7 m o más si se solicita.

marca:
PIDMaxWell
artículo no.:
PT100-19
pago:
T.T, Credit Card, Paypal etc, to be negotiate
precio de mercado:
$10
precio:
$5
origen del producto:
Made in China
color:
silver, white
orden mínima:
10 PCS
Peso del Producto:
0.1kg
tiempo de espera:
14 days after payment confirmed

consulta ahora

Parámetro	Especificación
Tipo de sensor	Termómetro de resistencia de platino PT100 (RTD)
Clase de precisión	Clase A (EN 60751)
Material de sonda	acero inoxidable SS316
Diámetro de la sonda	Estándar de 6 mm (personalizable: 4 mm, 5 mm, 6 mm, 8 mm)
Longitud de la sonda	Estándar de 75 mm (personalizable)
Ajuste del proceso	Estándar ½ NPT; disponibles ¼ NPT, ¼ BSP, ½ BSP, M8, M10, M12
Tipo de conector	Conector M12 de 4 pines (macho, recto o en ángulo recto)
Longitud del cable	7 m estándar (personalizable)
Rango de temperatura	De -50 °C a +250 °C
Configuración del cableado	4 cables (mediante conector M12 de 4 pines)
Clasificación IP	IP67 (conector M12 acoplado)

El código de pedido PT100-19 tiene la siguiente estructura:

PT100-19 — [Diámetro de la sonda] — [Longitud de la sonda] — [Acoplamiento al proceso] — [Clase de precisión] — [Longitud del cable] — [Rango de temperatura]

Definiciones de campo:

Campo	Código	Descripción
Serie	PT100-19	Sonda RTD PT100 tipo sonda con conector M12 de 4 pines
Diámetro de la sonda	4 5 6 8	4 mm 5 mm 6 mm 8 mm
Longitud de la sonda	50 75 100 150 Costumbre	50 mm 75 mm 100 mm 150 mm Especifique la longitud requerida en el pedido.
Ajuste del proceso	1/2NPT 1/4NPT 1/4BSP 1/2BSP M8 M10 M12	½ NPT ¼ NPT ¼ BSP ½ cucharada Rosca M8 Rosca M10 Rosca M12
Clase de precisión	A B	Clase A (EN 60751) Clase B (EN 60751)
Longitud del cable	2000 5000 7000 Costumbre	2 metros 5 metros 7 metros Especifique la longitud requerida en el pedido.
Rango de temperatura	150 200 250	Hasta 150 °C Hasta 200 °C Hasta 250 °C

Ejemplos de pedidos:

PT100-19-6-75-1/2NPT-A-7000-250

Sensor RTD PT100 tipo sonda con conector M12 de 4 pines; sonda SS316 de 6 mm de diámetro × 75 mm de longitud; conexión de proceso ½ NPT; precisión de clase A; cable de 7 metros; rango de temperatura de hasta 250 °C.

Para dimensiones de sonda personalizadas, longitudes de cable no estándar o acabados superficiales especiales, póngase en contacto con nuestro equipo de ventas.

El conector M12 de 4 pines del PT100-19, su precisión de clase A y su construcción en acero inoxidable SS316 lo convierten en una solución ideal para la detección de temperatura en una amplia gama de entornos industriales y de procesos donde se requieren simultáneamente cableado de conexión rápida, alta precisión y resistencia a la corrosión.
