Stainless steel tube, threadless probe-type resistance temperature detector

Sondas para sensores RTD sin conexiones roscadas

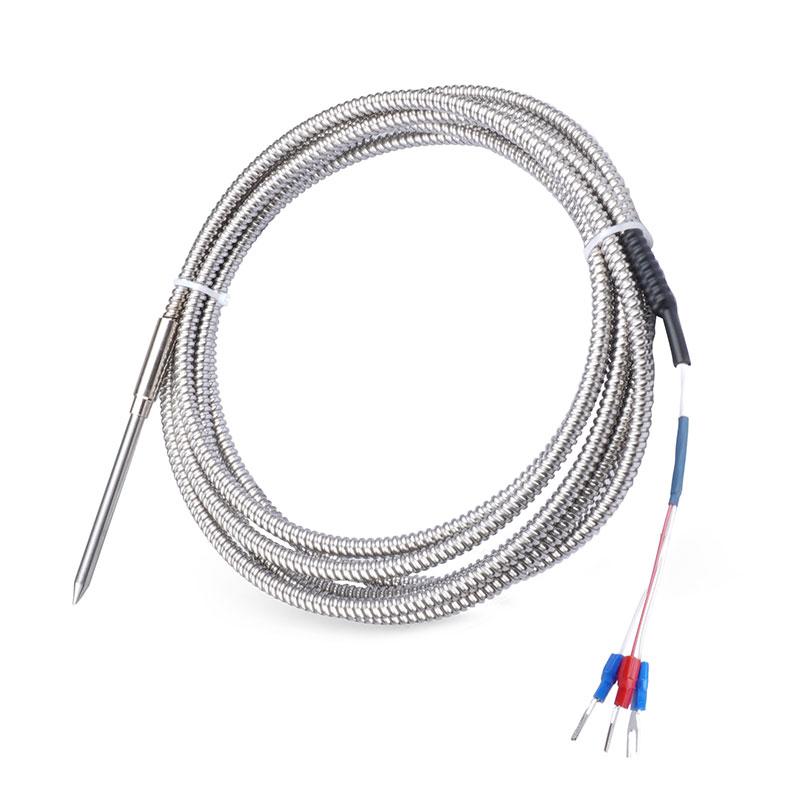

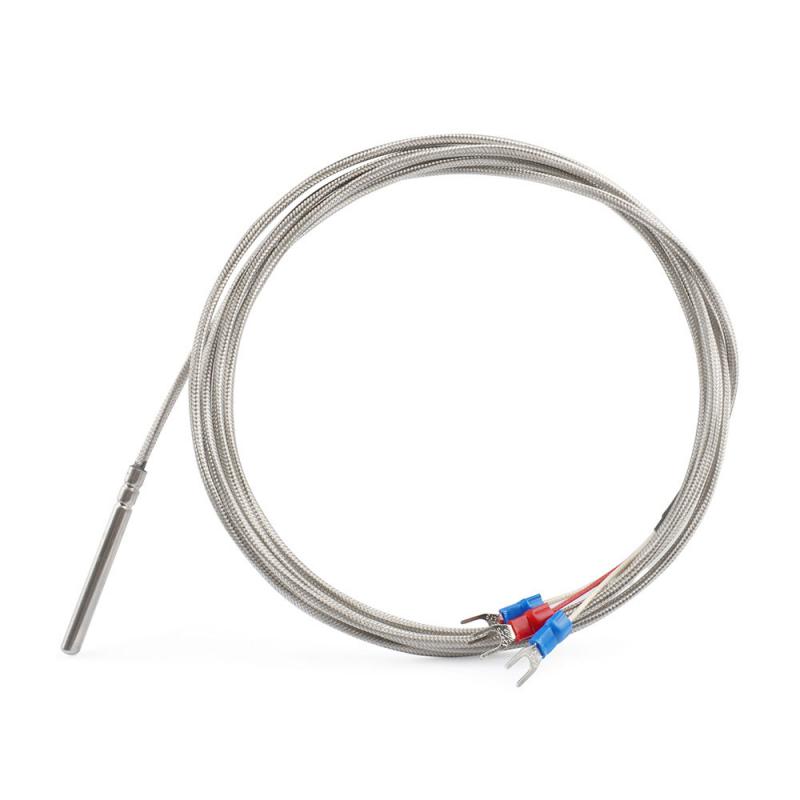

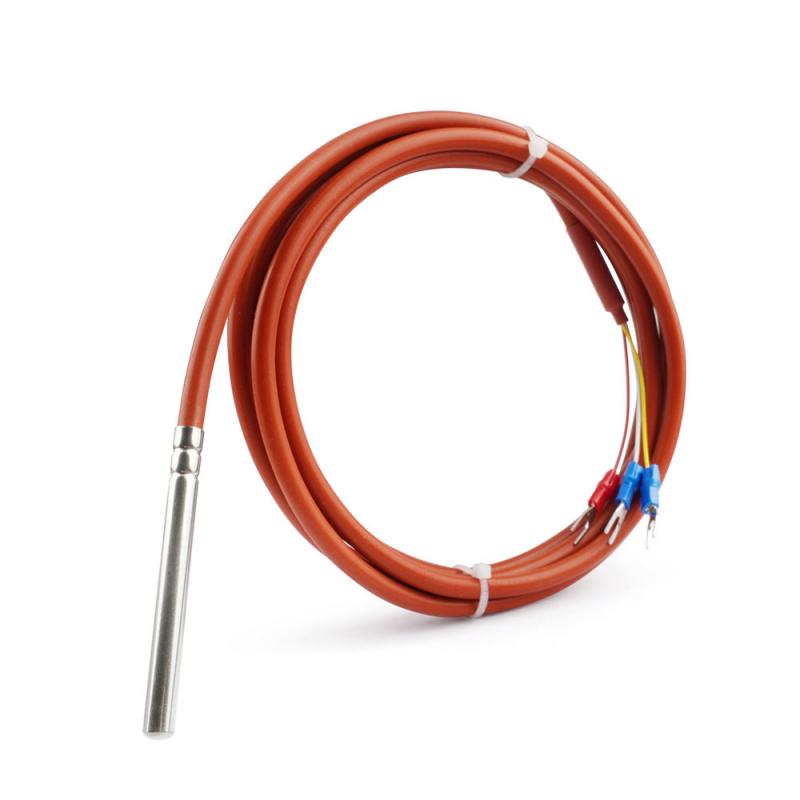

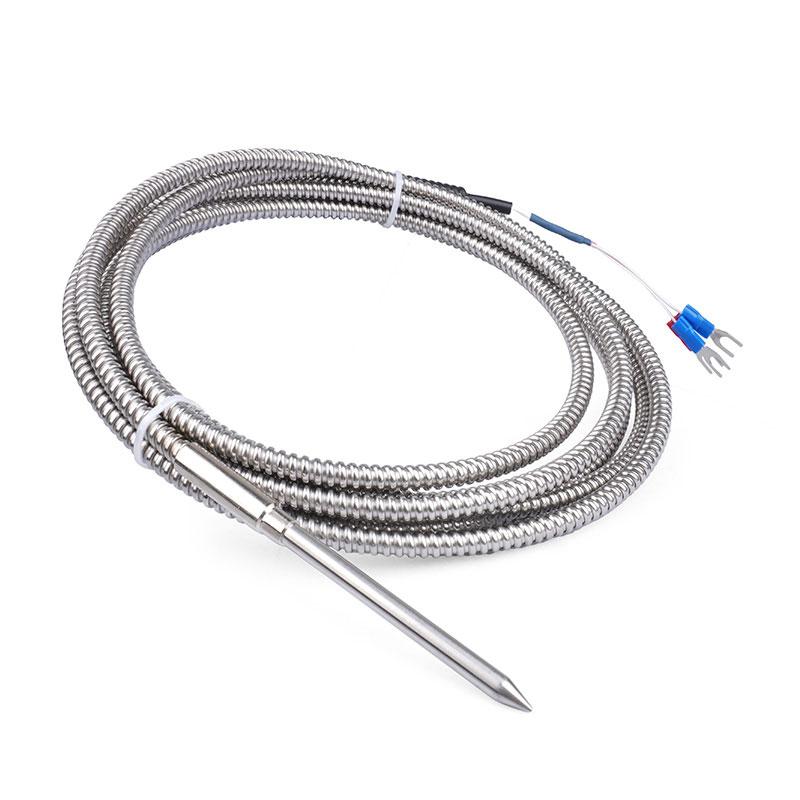

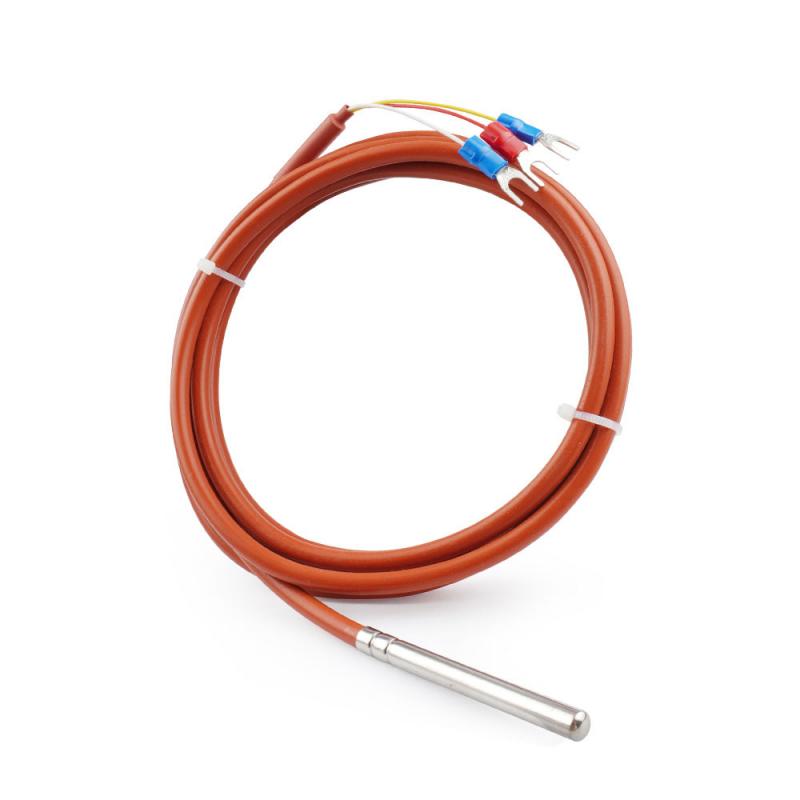

El PT100-5 es un termómetro de resistencia de platino (PT100 RTD) compacto y versátil, con sonda y tubo sensor de acero inoxidable sin conexiones roscadas. Este diseño lo convierte en la opción ideal para aplicaciones donde el sensor se inserta directamente en un termopozo, se sujeta con abrazaderas o se integra en el equipo, ofreciendo una instalación limpia y discreta sin necesidad de conexiones roscadas.

El PT100-5 es totalmente impermeable, lo que lo hace ideal para entornos húmedos. El material y la longitud del cable son totalmente personalizables, y el sensor está disponible en tres diámetros y varias longitudes de sonda para adaptarse a una amplia gama de geometrías de instalación. Su diseño sencillo y su amplia compatibilidad lo convierten en una opción popular tanto para la integración en equipos originales como para la sustitución en campo.

marca:
PIDMaxWell
artículo no.:
PT100-5
pago:
T.T, Credit Card, Paypal etc, to be negotiate
precio de mercado:
$10
precio:
$5
origen del producto:
Made in China
color:
Orange, silver, white
orden mínima:
10 PCS
Peso del Producto:
0.1kg
tiempo de espera:
14 days after payment confirmed

consulta ahora

Parámetro	Especificación
Tipo de sensor	Termómetro de resistencia de platino (PRT/RTD)
Elemento sensor	PT100 — R₀ = 100 Ω a 0 °C
Coeficiente de temperatura	α = 0,00385 Ω/Ω/°C (IEC 60751 / DIN EN 60751)
Clase de precisión	Clase B (±0,30 °C a 0 °C) estándar; Clase A (±0,15 °C) bajo pedido.
Rango de temperatura	De −50 °C a +100 °C / +200 °C / +300 °C (seleccionable)
Configuración del cableado	3 cables (estándar)
Material del cuerpo de la sonda	Acero inoxidable 316
Tipo de conexión de sonda	Ninguno (vaina lisa — para uso en termopozos o conexiones de compresión)
Diámetro de la sonda	Estándar de 3 mm / 4 mm / 5 mm; a medida bajo pedido.
Longitud de inserción de la sonda	50 mm / 100 mm / 150 mm estándar; medidas personalizadas bajo pedido.
Estilo de punta	Estándar redondeado (cilíndrico); punta puntiaguda disponible bajo pedido.
Aislamiento del cable de plomo	Trenzado de acero inoxidable \| Silicona \| Fibra de vidrio \| PTFE (Teflón)
Longitudes de cable estándar	2 m \| 3 m \| 5 m \| Personalizado bajo pedido
Opciones de rescisión	Extremos de cable desnudo \| Terminales de horquilla \| Personalizado
Opción impermeable	Versión sellada con clasificación IP67 disponible bajo pedido.
Tiempo de respuesta (t₀.₅)	≤ 3,5 s (en líquido en movimiento, sonda de 5 mm, típico)
Resistencia de aislamiento	≥ 100 MΩ a 25 °C (500 V CC)
Resistencia a la vibración	10–500 Hz, 20 g (IEC 60068-2-6)
Temperatura de almacenamiento	De -60 °C a +150 °C
Cumplimiento	IEC 60751, RoHS

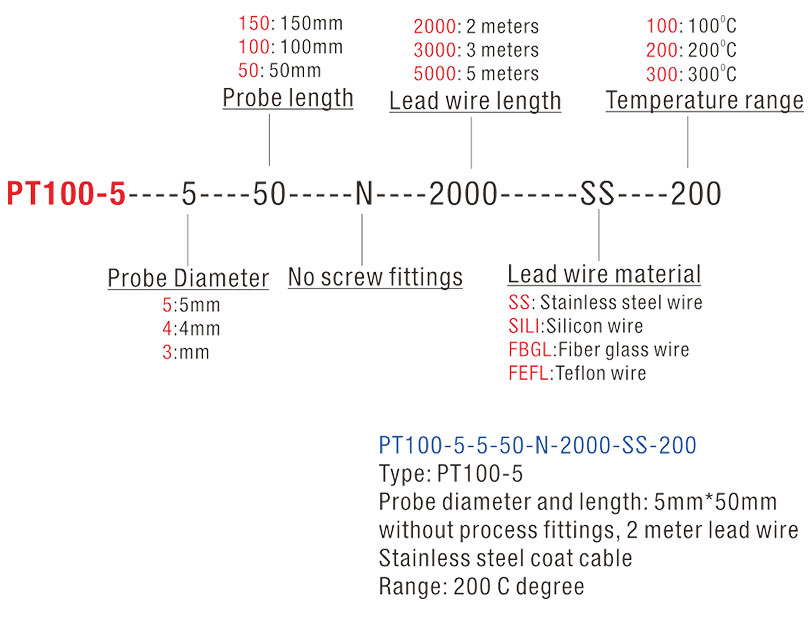

El código de pedido PT100-5 es una cadena separada por guiones que define completamente la configuración del sensor. Cada campo especifica un parámetro personalizable, lo que permite a los clientes describir con precisión el sensor requerido en un único número de pieza. La estructura del código se ha tomado directamente de la hoja de datos oficial del Maxwell FA PT100-5.

PT100-5 – [①] – [②] – N – [③] – [④] – [⑤]

Definiciones de los campos del código de pedido:

Campo	Descripción	Opciones
①	Diámetro de la sonda (mm)	3 = 3 mm \| 4 = 4 mm \| 5 = 5 mm \| Personalizado bajo pedido
②	Longitud de la sonda (mm)	50 = 50 mm \| 100 = 100 mm \| 150 = 150 mm \| Personalizado bajo pedido
norte	Sin conexiones de tornillo	Campo fijo: indica una vaina de sonda lisa sin conexión roscada.
③	Longitud del cable conductor (mm)	2000 = 2 m \| 3000 = 3 m \| 5000 = 5 m \| Personalizado bajo pedido
④	Material del cable de plomo	SS = Trenzado de acero inoxidable \| SILI = Silicona \| FBGL = Fibra de vidrio \| FEFL = PTFE/Teflón
⑤	Rango de temperatura	100 = hasta 100 °C \| 200 = hasta 200 °C \| 300 = hasta 300 °C

Ejemplos de pedidos:

Código de pedido	Descripción de la configuración
PT100-5-5-50-N-2000-SS-200	Cable trenzado de acero inoxidable de 5 mm de diámetro, 50 mm de longitud, 2 m, 200 °C — Uso general estándar
PT100-5-5-100-N-2000-SS-200	Cable trenzado de acero inoxidable de 5 mm de diámetro, 100 mm de longitud, 2 m, 200 °C — Configuración más común
PT100-5-5-100-N-3000-SS-300	Cable trenzado de acero inoxidable de 5 mm de diámetro, 100 mm de longitud, 3 m, 300 °C — Uso industrial a alta temperatura
PT100-5-5-95-N-3000-FEFL-300	Cable blindado de PTFE de 5 mm de diámetro, 95 mm de longitud, 3 m, 300 °C — Apto para uso químico y alimentario
PT100-5-4-100-N-2000-SILI-200	Cable de silicona de 4 mm de diámetro, 100 mm de longitud, 2 m, 200 °C — Aplicación de enrutamiento flexible
PT100-5-3-50-N-2000-FEFL-200	Sensor miniatura compacto de 3 mm de diámetro, 50 mm de longitud, cable de PTFE de 2 m, 200 °C.
PT100-5-5-150-N-5000-FBGL-300	5 mm de diámetro, 150 mm de longitud, cable de fibra de vidrio de 5 m, 300 °C — Inmersión profunda, horno/horno
PT100-5-6-100-N-2000-SILI-200	6 mm de diámetro (personalizado), 100 mm de longitud, cable de silicona de 2 m, 200 °C — Diámetro personalizado

Referencia del código de pedido oficial (de la hoja de datos del Maxwell FA PT100-5):

Haga clic en el siguiente enlace para descargar el catálogo y el manual de usuario. PT100-5

Catálogo PT100-5

El PT100-5 es una solución de detección de temperatura altamente adaptable, adecuada para una amplia gama de industrias y escenarios de instalación donde se requiere una sonda impermeable y sin accesorios.

Instalaciones de termopozos. La delgada sonda de acero inoxidable se inserta directamente en termopozos estándar de tuberías, tanques y reactores, proporcionando una medición precisa de la temperatura sin necesidad de una conexión roscada en el propio sensor. Esto simplifica el reemplazo del sensor y reduce el tiempo de instalación.
Fabricantes de equipos originales y construcción de maquinaria. Su diseño compacto y sin necesidad de adaptadores es ideal para su integración en maquinaria, moldes, placas calefactoras y equipos personalizados durante la fabricación. La elección del material del cable conductor permite adaptar el sensor a las condiciones térmicas y químicas del entorno.
Procesamiento de alimentos y bebidas. Su construcción impermeable y su sonda higiénica de acero inoxidable hacen que el PT100-5 sea adecuado para el control de la temperatura en equipos de procesamiento de alimentos, unidades de refrigeración, cámaras frigoríficas y sistemas de dispensación de bebidas.
Climatización y refrigeración. El sensor se puede insertar en conductos de aire, líneas de refrigerante e intercambiadores de calor para proporcionar información precisa sobre la temperatura a los sistemas de control, y las opciones de cable conductor de silicona o teflón ofrecen flexibilidad en entornos de alta humedad o químicamente agresivos.
Equipos de laboratorio e investigación. El pequeño diámetro de la sonda (de tan solo 3 mm) permite realizar mediciones precisas de temperatura en puntos específicos de instrumentos de laboratorio, incubadoras, hornos y cámaras ambientales.
Procesamiento de plásticos y caucho. El sensor se puede insertar en termopozos o directamente en herramientas calefactadas para controlar las temperaturas del molde y la matriz, lo que contribuye a una calidad de producto constante en los procesos de moldeo por inyección y extrusión.
Tratamiento de agua y aguas residuales. Su diseño totalmente impermeable permite que el PT100-5 se utilice en instalaciones sumergibles o propensas a salpicaduras, como por ejemplo para la monitorización de la temperatura del agua en tanques de tratamiento, estaciones de bombeo y torres de refrigeración.
