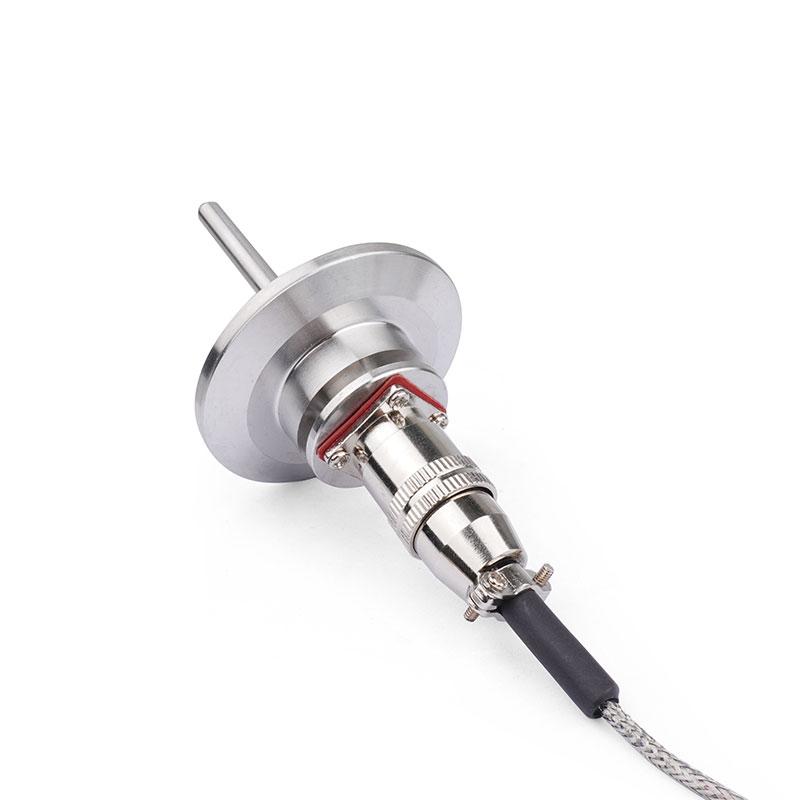

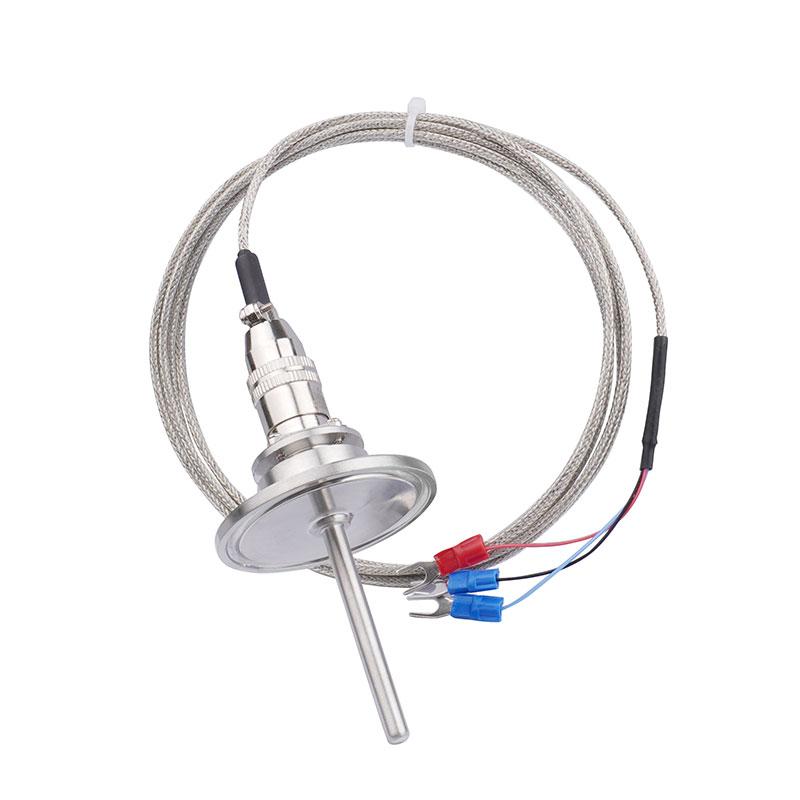

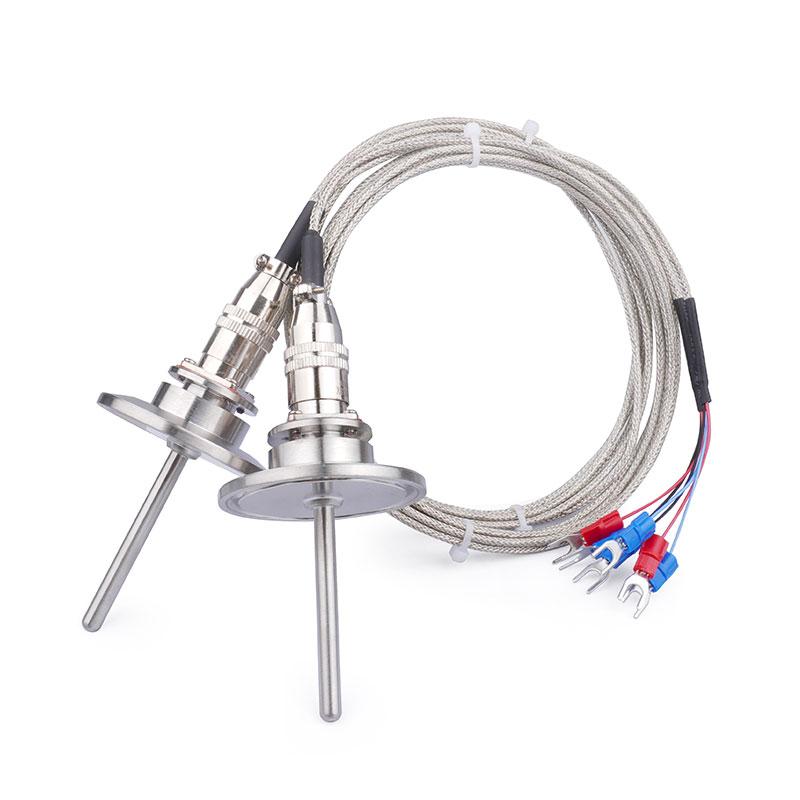

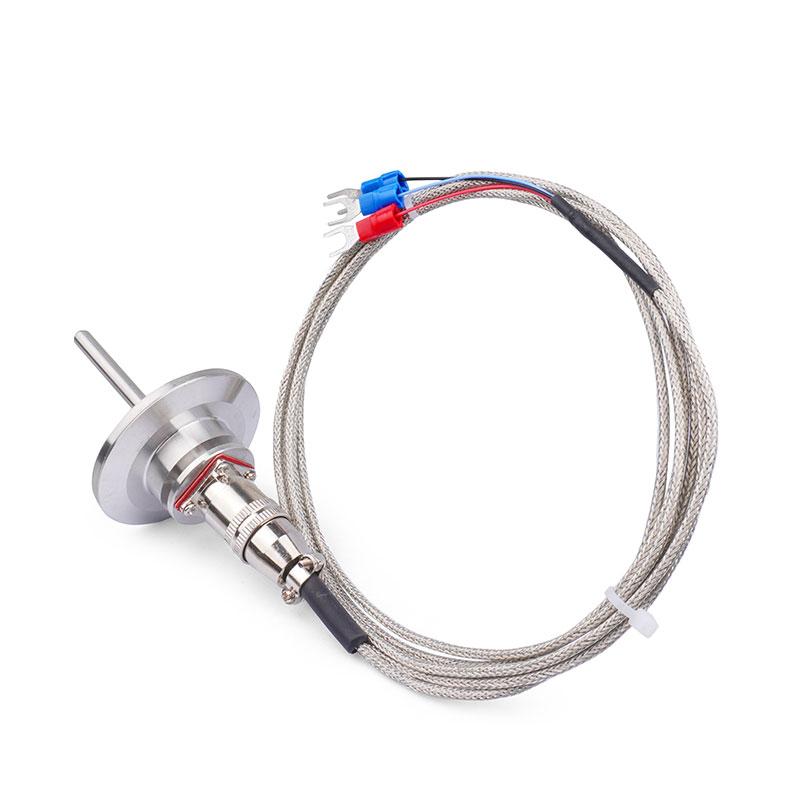

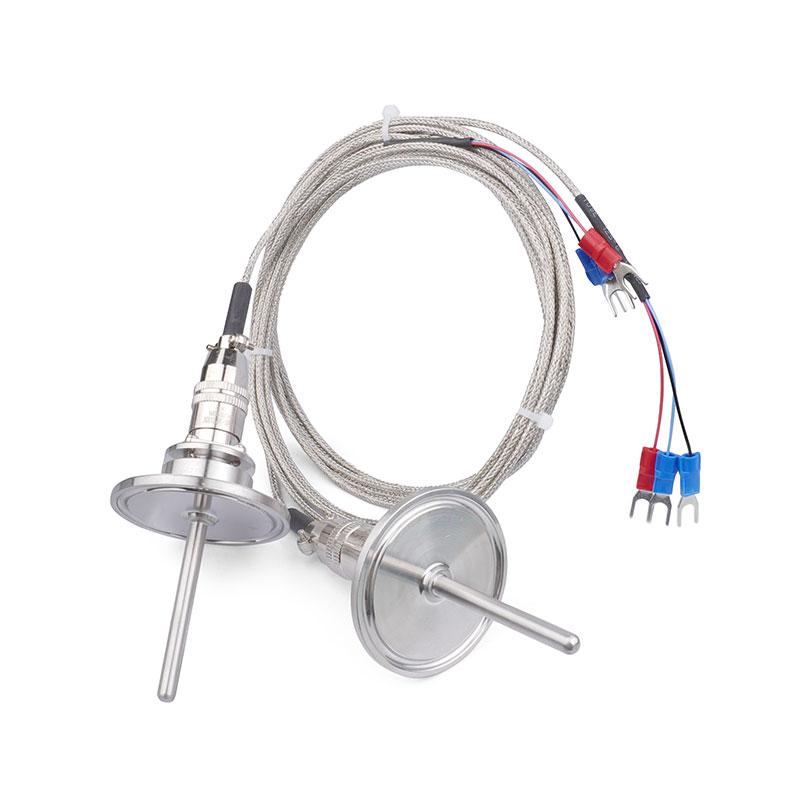

Tri-clamp liquid-tight PT100 RTD temperature sensor

Sensores RTD estancos a líquidos con abrazadera triple

El PT100-9 es un termómetro de resistencia de platino (PT100 RTD) estanco con conexión tri-clamp, diseñado para la medición precisa y fiable de la temperatura en entornos sanitarios y de procesos donde una conexión segura y a prueba de fugas es fundamental. El sensor incorpora una conexión tri-clamp con brida de acero inoxidable que forma un sellado hermético y robusto, lo que lo hace ideal para aplicaciones en la industria alimentaria, láctea, cervecera, farmacéutica y química, donde la higiene y la prevención de la contaminación son primordiales.

La sonda está fabricada en acero inoxidable y está disponible en tres diámetros (4 mm, 5 mm y 6 mm) con longitudes de 30 mm, 40 mm o 50 mm, todas personalizables para adaptarse a los requisitos específicos de instalación. El material del cable conductor es totalmente seleccionable (trenzado de acero inoxidable, silicona, fibra de vidrio o teflón), lo que permite adaptar el sensor a las condiciones térmicas y químicas del entorno. La longitud del cable conductor está disponible en 2 m, 3 m o 5 m. El sufijo «-TC» en el código de pedido indica la conexión estanca a líquidos tipo tri-clamp, lo que distingue claramente esta serie de las sondas RTD estándar.

marca:
PIDMaxWell
artículo no.:
PT100-9
pago:
T.T, Credit Card, Paypal etc, to be negotiate
precio de mercado:
$10
precio:
$5
origen del producto:
Made in China
color:
Orange, silver, white
orden mínima:
10 PCS
Peso del Producto:
0.1kg
tiempo de espera:
14 days after payment confirmed

consulta ahora

Parámetro	Especificación
Tipo de sensor	PT100 RTD (Termómetro de Resistencia de Platino)
Conexión de procesos	Tri-clamp (conexión bridada estanca a líquidos)
Material de sonda	Acero inoxidable
Diámetro de la sonda	4 mm / 5 mm / 6 mm (personalizable)
Longitud de la sonda	30 mm / 40 mm / 50 mm (personalizable)
Accesorios de proceso	N: sin conexiones de proceso adicionales (solo brida de triple abrazadera)
Material del cable de plomo	Trenza de acero inoxidable (Ss), silicona (SILI), fibra de vidrio (FBGL), teflón (FEFL)
Longitud del cable conductor	2 m / 3 m / 5 m (personalizable)
	TC - Tri-clamp hermético a líquidos
Rango de temperatura	Hasta 100 °C / 200 °C / 300 °C

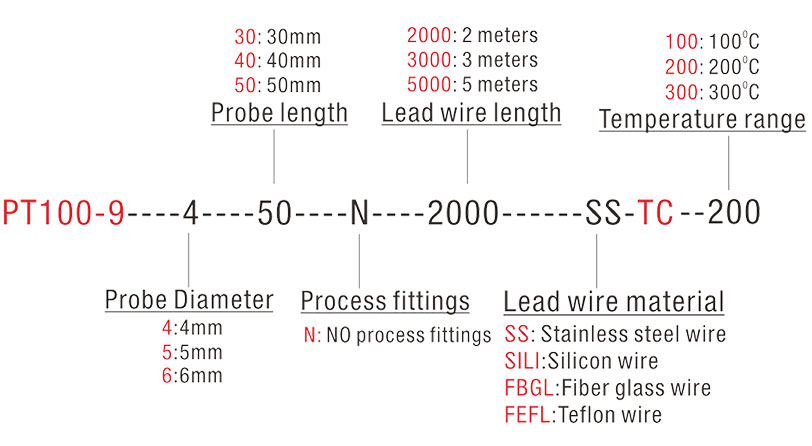

El código de pedido PT100-9 tiene la siguiente estructura:

PT100-9 — [Diámetro de la sonda] — [Longitud de la sonda] — [Conexión al proceso] — [Longitud del cable conductor] — [Material del cable conductor]-TC — [Rango de temperatura]

Definiciones de campo:

Campo	Código	Descripción
Serie	PT100-9	Sensor RTD PT100 estanco con abrazadera Tri-clamp
Diámetro de la sonda	4 5 6	4 mm 5 mm 6 mm
Longitud de la sonda	30 40 50	30 mm 40 mm 50 mm
Ajuste del proceso	norte	No se requieren accesorios de proceso adicionales.
Longitud del cable conductor	2000 3000 5000	2 metros 3 metros 5 metros
Material del cable de plomo	SS SILI FBGL FEFL	Alambre trenzado de acero inoxidable Cable de silicona Alambre de fibra de vidrio Alambre de teflón
Tipo de conexión	TC	Conexión estanca Tri-clamp
Rango de temperatura	100 200 300	Hasta 100 °C Hasta 200 °C Hasta 300 °C

Ejemplos de pedidos:

PT100-9-4-50-N-2000-SS-TC-200

Sensor RTD PT100 estanco a líquidos con conexión Tri-Clamp, sonda de 4 mm de diámetro × 50 mm de longitud, sin accesorios de proceso adicionales, cable conductor trenzado de acero inoxidable de 2 metros, conexión Tri-Clamp, rango de temperatura de hasta 200 °C.

Para dimensiones de sonda personalizadas, longitudes de cable no estándar o acabados superficiales especiales, póngase en contacto con nuestro equipo de ventas.

Haga clic en el siguiente enlace para descargar el catálogo y el manual de usuario. PT100-9

Catálogo PT100-9

La conexión estanca de triple abrazadera, la construcción en acero inoxidable y la sonda y el cable totalmente personalizables del PT100-9 lo convierten en la solución de detección de temperatura preferida en una amplia gama de entornos de procesos sanitarios e industriales.
