PT100 with junction box，PT100 RTD suitable for harsh environments

RTD con caja de conexión y accesorios de proceso

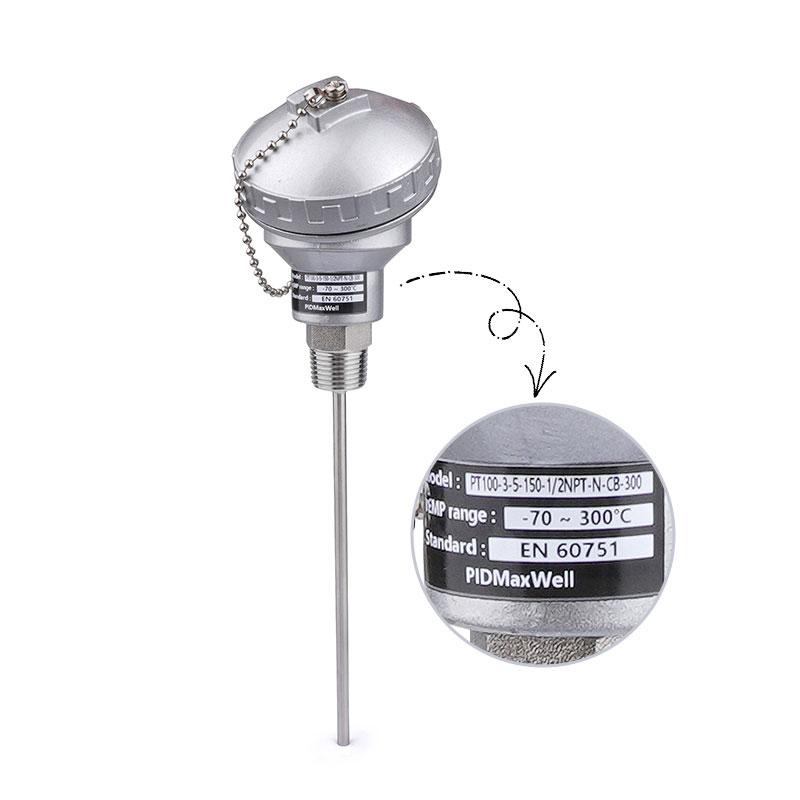

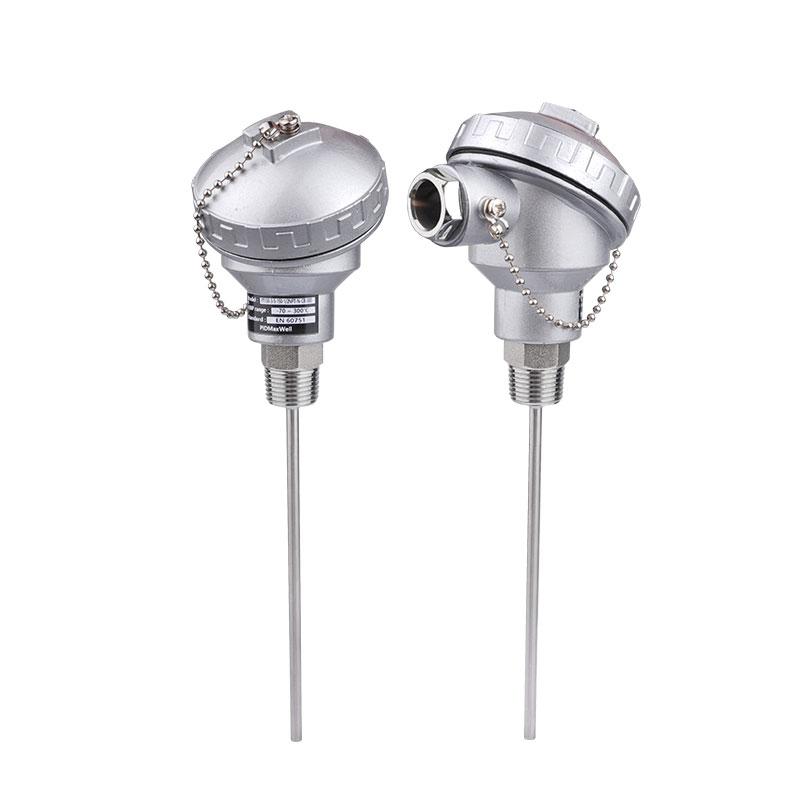

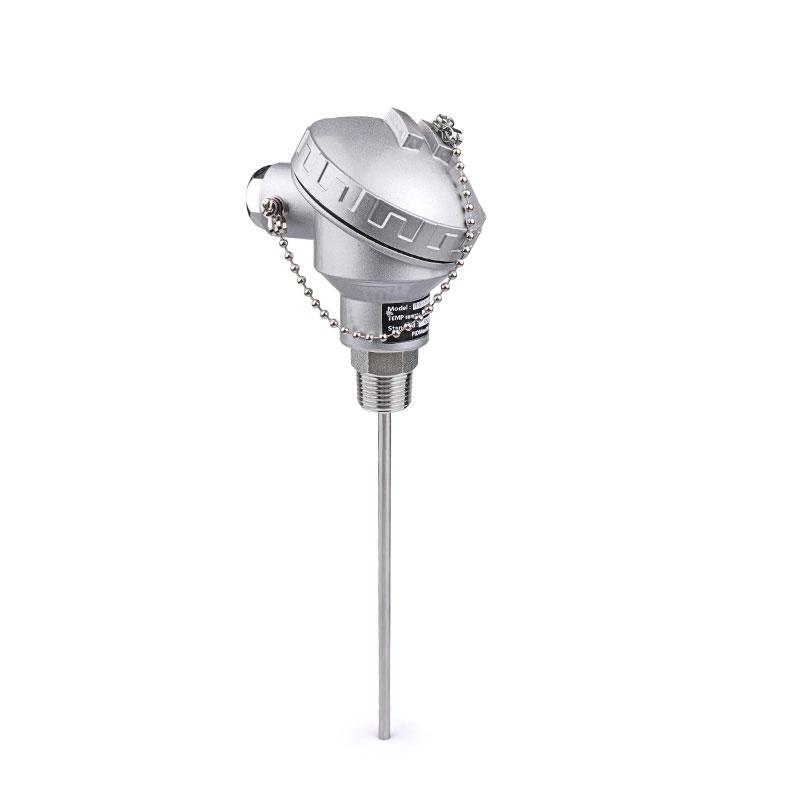

El PT100-3 es un termómetro de resistencia de platino (PT100 RTD) de sonda ampliamente utilizado, diseñado para la medición precisa y fiable de la temperatura en entornos industriales exigentes. El sensor integra una robusta caja de conexiones tipo B que protege el cableado interno del polvo, la humedad y los daños mecánicos, lo que lo hace especialmente adecuado para instalaciones exteriores, plantas químicas y otros entornos de procesos exigentes.

Conforme a la norma EN 60751, el PT100-3 ofrece un amplio rango de medición de -70 °C a +300 °C con alta estabilidad y repetibilidad. El sensor es compatible con diversos racores de proceso estándar, como 1/2 NPT, 1/2 BSP, 3/4 NPT y M16, lo que facilita su integración en tuberías y equipos existentes. El diámetro y la longitud de la sonda son totalmente personalizables, lo que permite adaptar el PT100-3 a prácticamente cualquier requisito de instalación.

marca:
PIDMaxWell
artículo no.:
PT100-3
pago:
T.T, Credit Card, Paypal etc, to be negotiate
precio de mercado:
$10
precio:
$5
origen del producto:
Made in China
color:
Orange, silver, white
orden mínima:
10 PCS
Peso del Producto:
0.35kg
tiempo de espera:
14 days after payment confirmed

consulta ahora

Especificaciones técnicas

Parámetro	Especificación
Tipo de sensor	Termómetro de resistencia de platino PT100 (RTD)
Norma de cumplimiento	EN 60751
Rango de temperatura	De -70 °C a +300 °C
Diámetro de la sonda	4 mm / 5 mm / 6 mm (personalizable)
Longitud de la sonda	50 mm / 100 mm / 150 mm (personalizable)

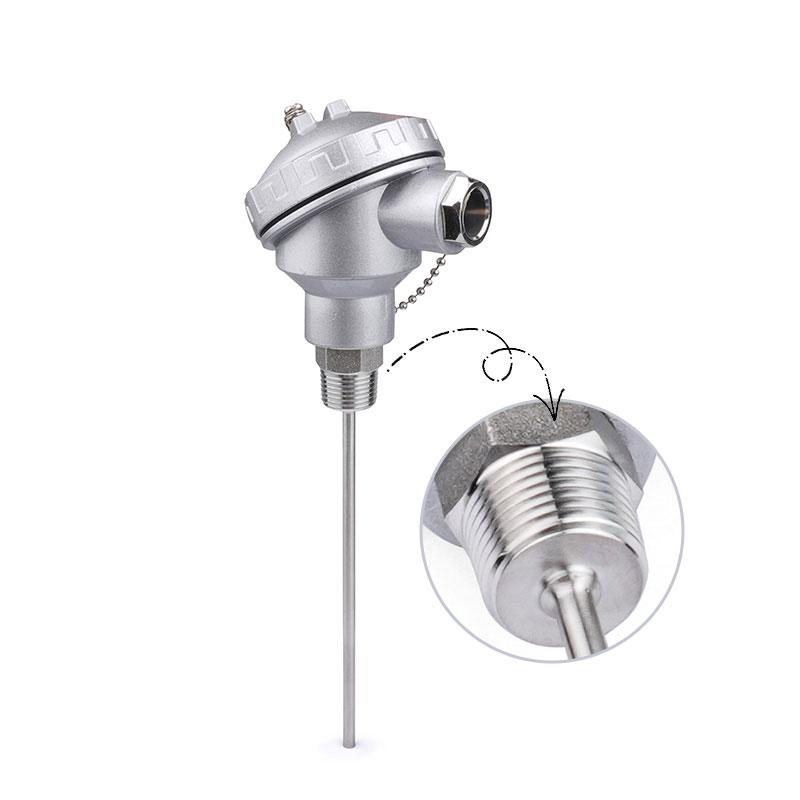

Accesorios de proceso	1/2 NPT, 1/2 BSP, 3/4 NPT, M16 (personalizable)

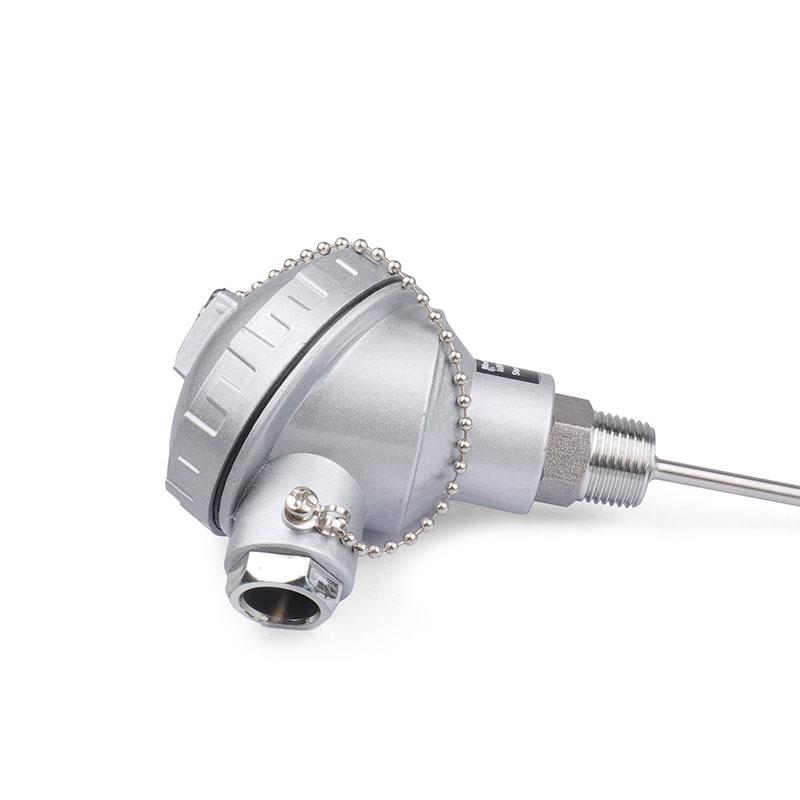

Caja de conexión	Forma B (carcasa de aleación de aluminio)
Cable de plomo	Sin cable de conexión (bloque de terminales dentro de la caja de conexiones) / opcional
Material de sonda	Acero inoxidable

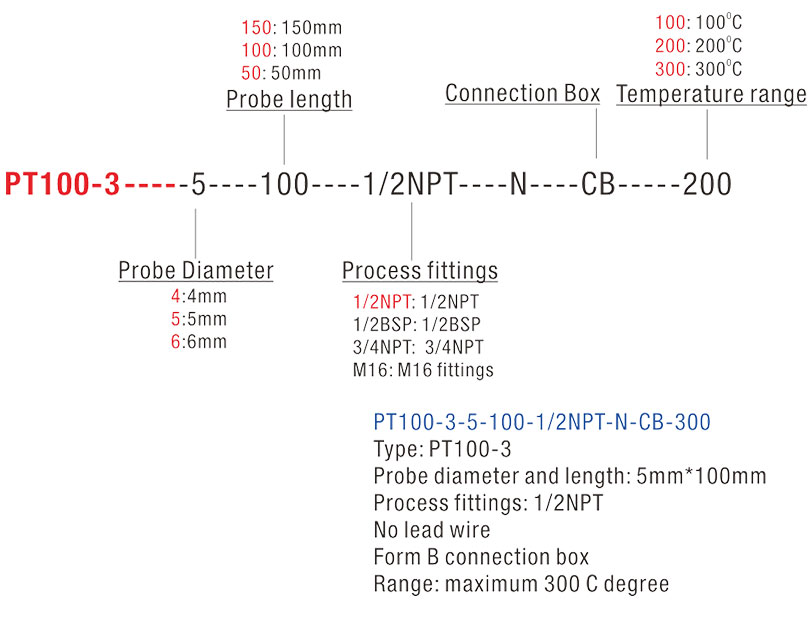

El código de pedido PT100-3 tiene la siguiente estructura:

PT100-3 — [Diámetro de la sonda] — [Longitud de la sonda] — [Conexión al proceso] — [Cable conductor] — [Caja de conexión] — [Rango de temperatura]

Definiciones de campo

Campo	Código	Descripción
Serie	PT100-3	RTD tipo sonda con caja de conexión
Diámetro de la sonda	4 5 6	4 mm 5 mm 6 mm
Longitud de la sonda	50 100 150	50 mm 100 mm 150 mm
Ajuste del proceso	1/2NPT 1/2BSP 3/4NPT M16	Rosca NPT de 1/2 Rosca BSP de 1/2 pulgada Rosca NPT de 3/4 Rosca métrica M16
Cable de plomo	norte	Sin cable de plomo
Caja de conexión	CB	Caja de conexión tipo B
Rango de temperatura	100 200 300	Hasta 100 °C Hasta 200 °C Hasta 300 °C

Ejemplo de pedido

PT100-3-5-100-1/2NPT-N-CB-300

Sonda RTD PT100 tipo sonda, 5 mm de diámetro × 100 mm de longitud, conexión de proceso 1/2 NPT, sin cable conductor, caja de conexión tipo B, rango de temperatura de hasta 300 °C.

Haga clic en el siguiente enlace para descargar el catálogo y el manual de usuario. PT100-3

Catálogo PT100-3

El PT100-3 es una solución versátil para la detección de temperatura, adecuada para una amplia gama de industrias y procesos donde la construcción robusta y la medición precisa son esenciales.

Control de procesos industriales. La sonda de acero inoxidable y la caja de conexión sellada del sensor lo hacen ideal para monitorizar temperaturas en tuberías, recipientes a presión y maquinaria de fabricación, donde son habituales las vibraciones y la exposición a fluidos de proceso.
Procesamiento químico y petroquímico. El PT100-3 resiste las atmósferas corrosivas y las altas temperaturas que se encuentran en reactores, columnas de destilación, intercambiadores de calor y tanques de almacenamiento, proporcionando lecturas estables fundamentales para la seguridad del proceso y la calidad del producto.
Petróleo y gas. Gracias a sus conexiones compatibles con NPT y a su amplio rango de funcionamiento, el sensor se integra a la perfección en equipos de las fases inicial, intermedia y final del proceso, incluyendo cabezales de pozo, separadores y oleoductos de transmisión.
Generación de energía. El sensor es idóneo para la monitorización de la temperatura en calderas, turbinas de vapor, sistemas de refrigeración y aceite de transformadores, donde la medición continua y fiable es esencial para la eficiencia y la seguridad de la planta.
Sistemas de climatización y automatización de edificios. El PT100-3 se puede instalar en grandes sistemas de climatización comerciales e industriales, circuitos de agua fría y redes de calefacción urbana para proporcionar información precisa sobre la temperatura para la gestión energética.
Procesamiento de alimentos y bebidas. La sonda higiénica de acero inoxidable y el cabezal sellado permiten que el sensor se utilice en aplicaciones de pasteurización, esterilización y almacenamiento, donde la limpieza y la precisión de la medición son igualmente importantes.
Fabricación farmacéutica. El control preciso de la temperatura durante los procesos de síntesis, fermentación y liofilización está respaldado por la alta precisión del sensor y su conformidad con la norma EN 60751.
