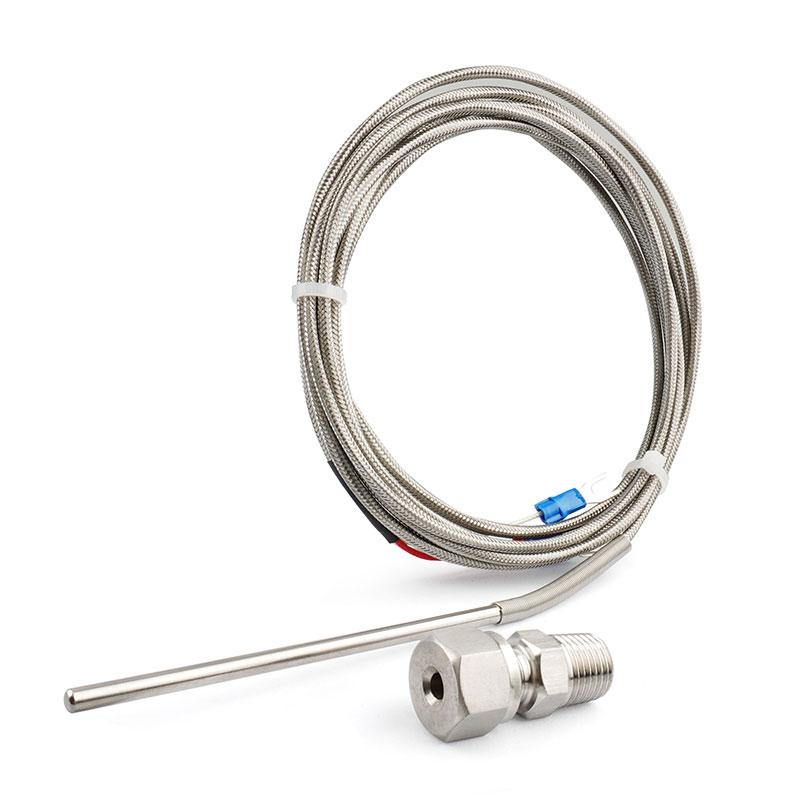

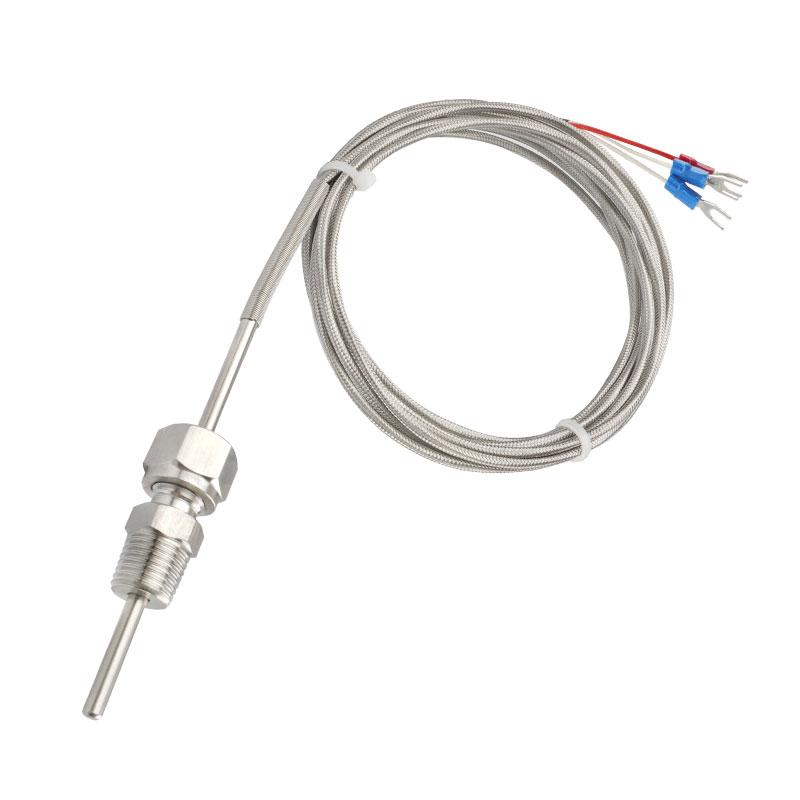

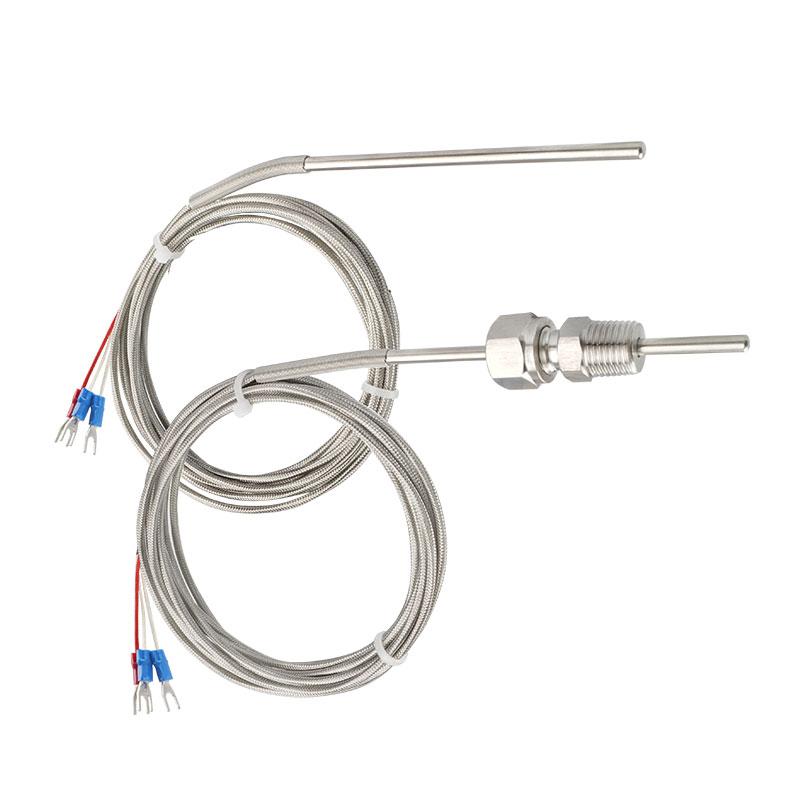

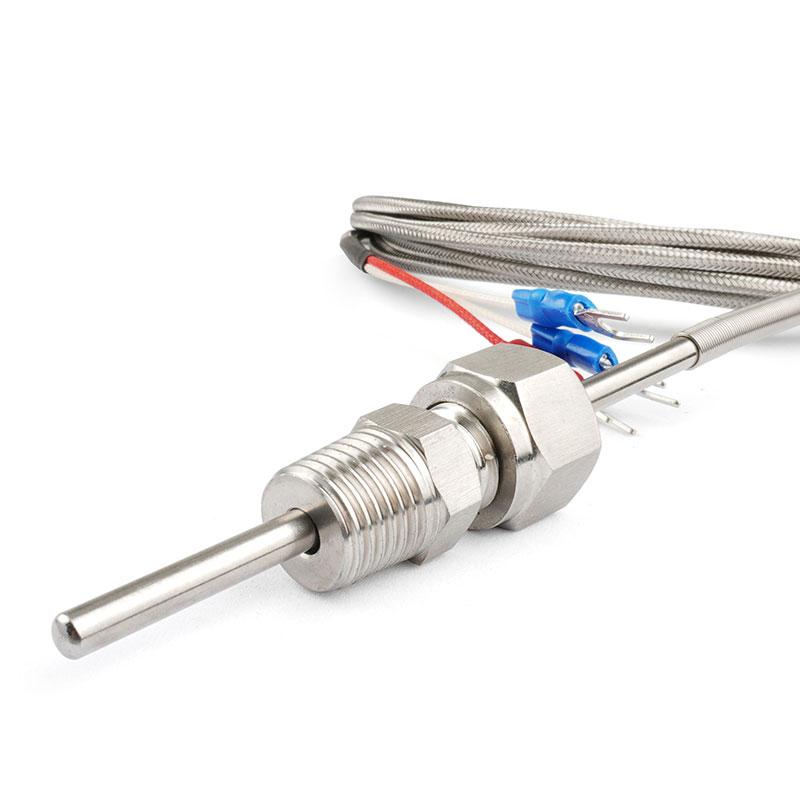

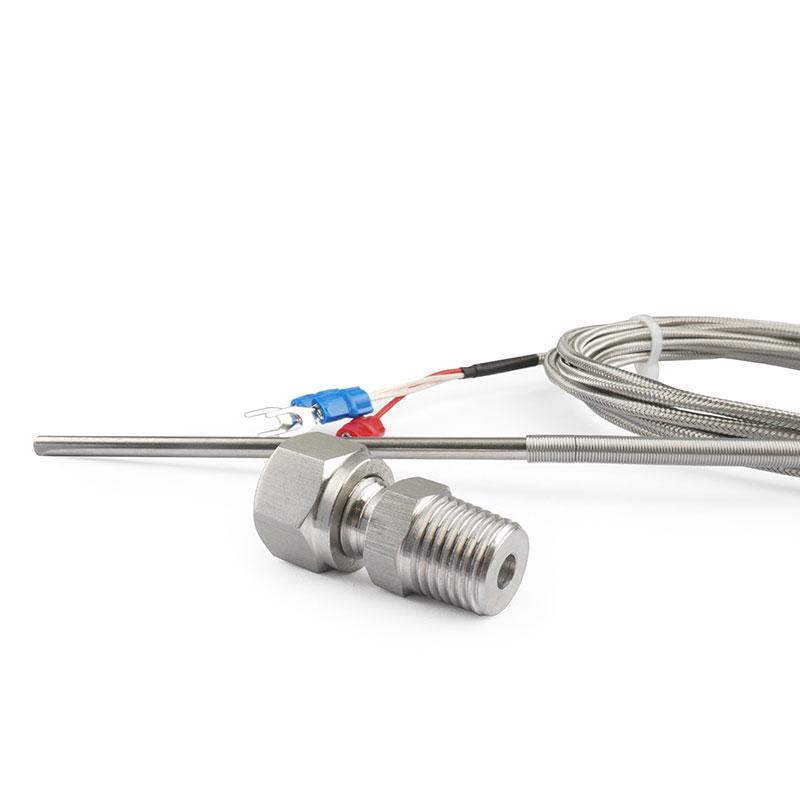

PT100 temperature sensor RTD probe for compression fitting

Sonda de sensores RTD, longitud ajustable

El PT100-8 es un termómetro de resistencia de platino tipo sonda (PT100 RTD) que se distingue por su Profundidad de inserción ajustable — Una característica clave que lo distingue de los sensores de longitud fija. Un racor de compresión de acero inoxidable integrado en el conjunto crea un sello hermético contra la pared del proceso, permitiendo al operador deslizar y bloquear la sonda a la profundidad de inserción deseada antes o después de la instalación. Esto elimina la necesidad de especificar una longitud de inmersión fija al realizar el pedido y simplifica enormemente la adaptación a equipos existentes.

La sonda está fabricada en acero inoxidable 304 y está disponible en diámetros de 4 mm, 5 mm y 6 mm. El cable conductor está blindado con una malla metálica y recubierto con aislamiento de PTFE, lo que proporciona bajo nivel de ruido, alta resistencia mecánica y excelente resistencia a temperaturas elevadas. La PT100-8 es compatible con una amplia gama de conexiones de proceso, incluyendo roscas NPT, BSP y métricas, y está disponible en una configuración impermeable, lo que la hace adecuada para medir la temperatura tanto del aire como de líquidos en diversos entornos industriales.

marca:
PIDMaxWell
artículo no.:
PT100-8
pago:
T.T, Credit Card, Paypal etc, to be negotiate
precio de mercado:
$10
precio:
$5
origen del producto:
Made in China
color:
Orange, silver, white
orden mínima:
10 PCS
Peso del Producto:
0.1kg
tiempo de espera:
14 days after payment confirmed

consulta ahora

Parámetro	Especificación
Tipo de sensor	Termómetro de resistencia de platino PT100 (RTD)
Material de sonda	acero inoxidable 304
Profundidad de inserción	Ajustable mediante conexión de compresión
Diámetro de la sonda	4 mm / 5 mm / 6 mm (personalizable)
Longitud de la sonda	30 mm / 40 mm / 50 mm (personalizable)
Accesorios de proceso	1/8 NPT, 1/4 NPT, 1/4 BSP, 1/2 NPT, M8×1 mm, M10×1 mm, acero inoxidable para soldar o ninguno
Caza de focas	Conexión de compresión: estanca a líquidos y a presión.
Longitud del cable conductor	2 m / 3 m / 5 m (personalizable)
Material del cable de plomo	Trenzado de acero inoxidable (SS), silicona (SILI), fibra de vidrio (FBGL), teflón (FEFL)
Construcción de cables	Blindaje con trenza metálica y aislamiento de PTFE
Rango de temperatura	Hasta 100 °C / 200 °C / 300 °C
Impermeable	Sí (opcional)
Compatibilidad de medios	Aire y líquido

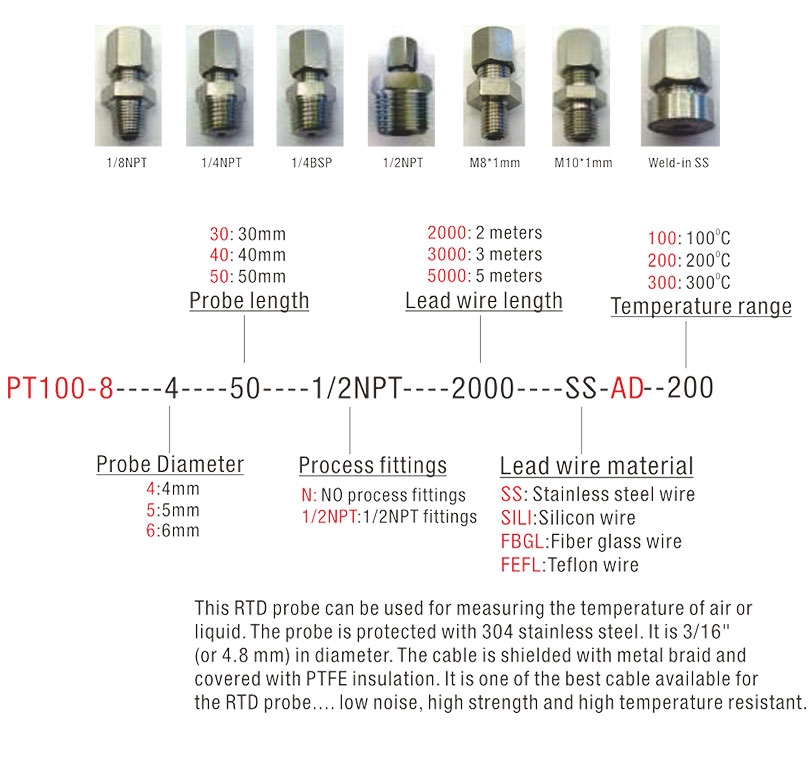

El código de pedido PT100-8 tiene la siguiente estructura:

PT100-8 — [Diámetro de la sonda] — [Longitud de la sonda] — [Conexión al proceso] — [Longitud del cable conductor] — [Material del cable conductor]-AD — [Rango de temperatura]

Definiciones de campo:

Campo	Código	Descripción
Serie	PT100-8	Sonda RTD con profundidad de inserción ajustable
Diámetro de la sonda	4 5 6	4 mm 5 mm 6 mm
Longitud de la sonda	30 40 50	30 mm 40 mm 50 mm
Ajuste del proceso	norte 1/8NPT 1/4NPT 1/4BSP 1/2NPT M8 M10 WS	No se requiere ajuste de proceso Rosca NPT de 1/8 Rosca NPT de 1/4 Rosca BSP de 1/4 Rosca NPT de 1/2 Rosca métrica M8x1 mm Rosca métrica M10x1 mm Acero inoxidable para soldar
Longitud del cable conductor	2000 3000 5000	2 metros 3 metros 5 metros
Material del cable de plomo	SS SILI FBGI FEFI	Alambre trenzado de acero inoxidable Cable de silicona Alambre de fibra de vidrio Alambre de teflón
Profundidad ajustable	ANUNCIO	Profundidad de inserción ajustable (conexión de compresión)
Rango de temperatura	100 200 300	Hasta 100 °C Hasta 200 °C Hasta 300 °C

Ejemplos de pedidos:

PT100-8-4-50-1/2NPT-2000-SS-AD-200

Sonda RTD PT100 tipo sonda con profundidad de inserción ajustable, diámetro de sonda de 4 mm × longitud de sonda de 50 mm, conexión de compresión NPT de 1/2", cable conductor trenzado de acero inoxidable de 2 metros, rango de temperatura de hasta 200 °C.

Haga clic en el siguiente enlace para descargar el catálogo y el manual de usuario. PT100-8

Catálogo PT100-8

La profundidad de inserción ajustable y las versátiles opciones de conexión del PT100-8 lo hacen excepcionalmente adecuado para aplicaciones donde se requiere un control preciso de la inmersión o donde el mismo modelo de sensor debe servir para múltiples puntos de instalación con diferentes espesores de pared o diámetros de tubería.

Oleoductos y buques industriales. El racor de compresión permite insertar la sonda en el eje central exacto de una tubería o a la profundidad óptima dentro de un recipiente, maximizando la precisión de la medición independientemente del diámetro de la tubería. El cierre hermético garantiza un rendimiento fiable incluso bajo presiones de proceso moderadas.
Sistemas de climatización y tratamiento de aire. El sensor se puede insertar en conductos de aire, cámaras de distribución y unidades fan-coil a cualquier profundidad para obtener lecturas representativas de la temperatura del aire. Su capacidad de ajuste resulta especialmente valiosa durante la puesta en marcha, donde puede ser necesario determinar empíricamente la ubicación óptima de la sonda.
Procesamiento de plásticos y caucho. En los procesos de moldeo por inyección y extrusión, la capacidad de posicionar la punta del sensor a una profundidad precisa dentro de un cilindro, colector o cavidad del molde calentados es fundamental para la consistencia del proceso. El PT100-8 se puede ajustar y bloquear sin necesidad de desmontar el accesorio del equipo.
Procesamiento de alimentos y bebidas. La sonda de acero inoxidable y la opción impermeable cumplen con los requisitos higiénicos de las aplicaciones en contacto con alimentos. El sensor es adecuado para monitorizar la temperatura de líquidos en tanques de mezcla, pasteurizadores y circuitos CIP (limpieza in situ).
Procesamiento químico y farmacéutico. El cable con aislamiento de PTFE y la opción de utilizar un conductor de teflón proporcionan resistencia química para su uso en entornos con presencia de vapores agresivos o agentes de limpieza. La profundidad ajustable permite colocar el elemento sensor alejado de las paredes del recipiente y dentro del fluido del proceso.
Equipos de laboratorio y de prueba. Los investigadores y los ingenieros de pruebas se benefician de la posibilidad de reposicionar la sonda sin alterar el sellado del proceso, lo que permite realizar perfiles de temperatura en múltiples puntos dentro de un único puerto de instalación.
Integración OEM. El racor de compresión compacto y la variedad de opciones de rosca métrica e imperial permiten integrar el PT100-8 en maquinaria y equipos personalizados durante la fase de diseño, y la profundidad ajustable proporciona tolerancia para las variaciones de fabricación en las dimensiones de la carcasa.
