Bolt-on PT100 RTD sensor with ring terminal

PT100 atornillable con terminales de anillo

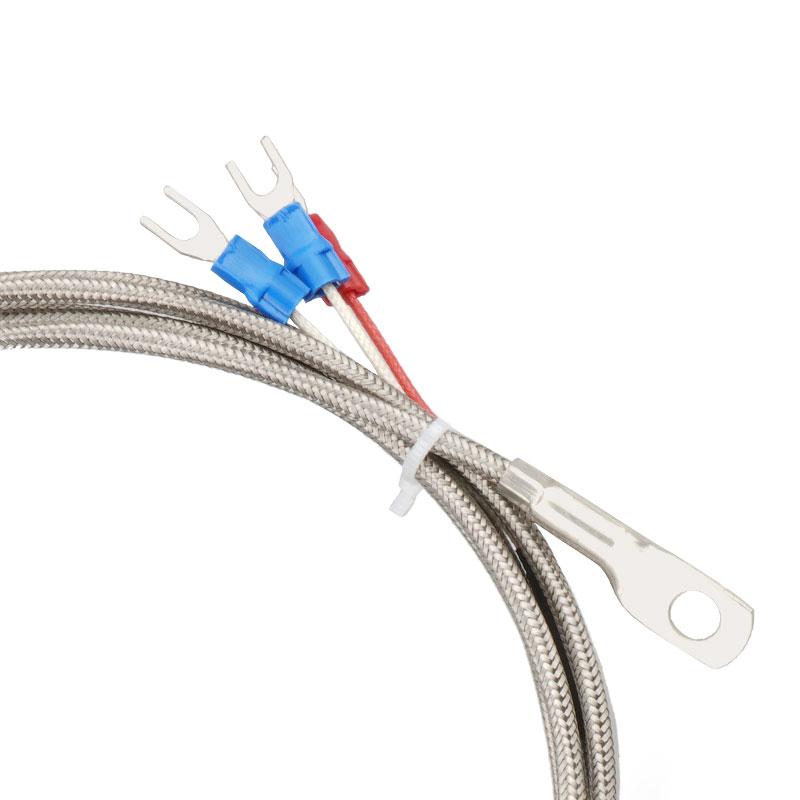

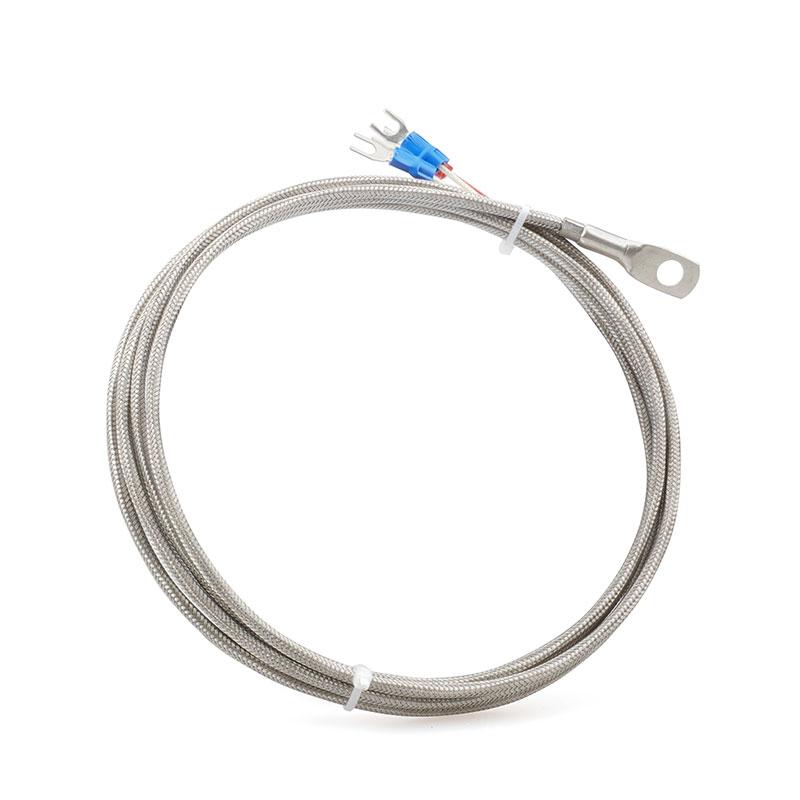

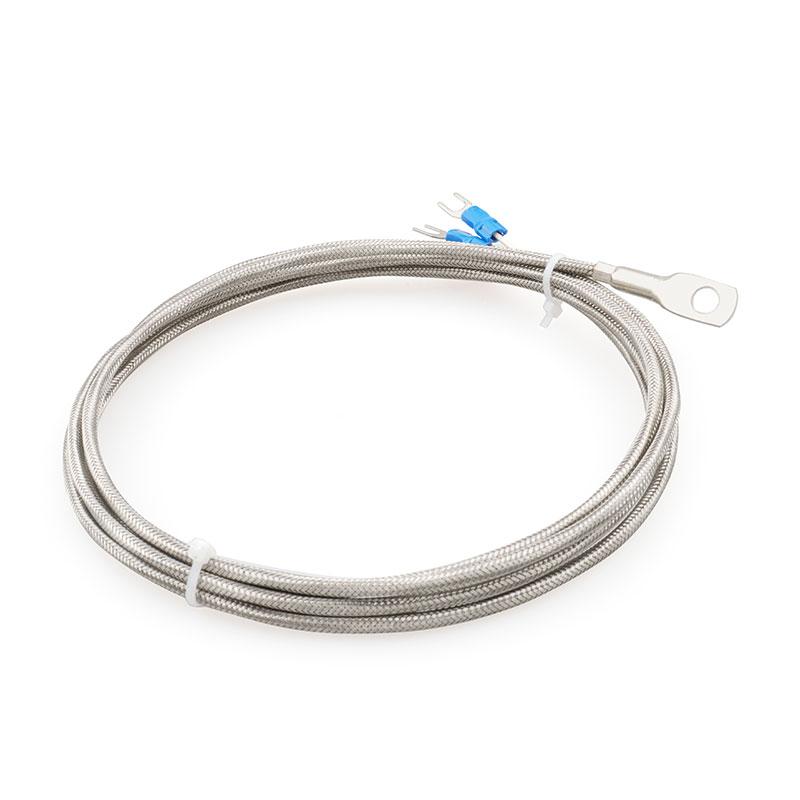

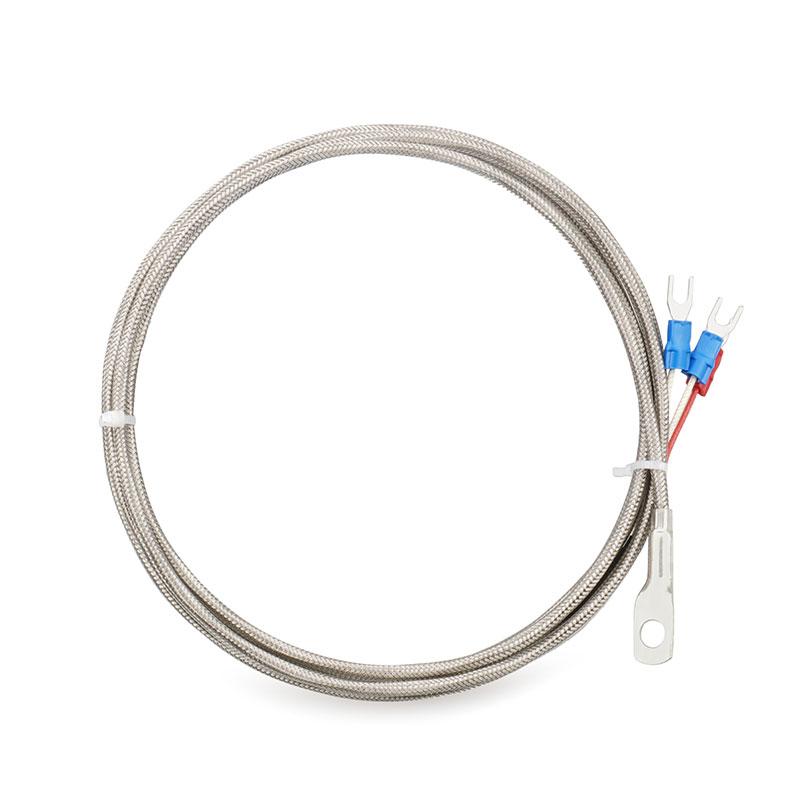

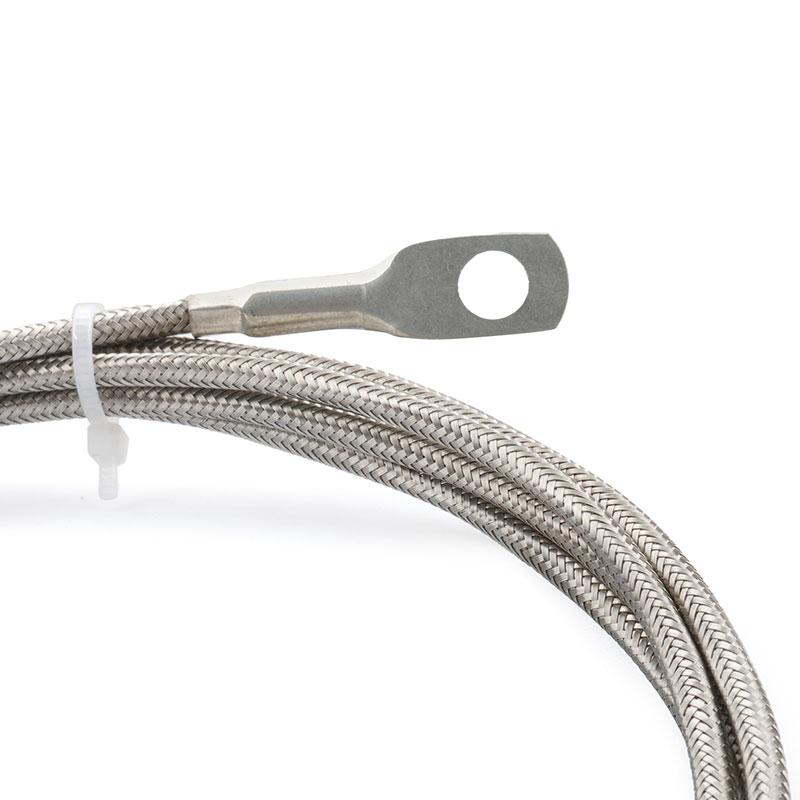

El PT100-14 es un termómetro de resistencia de platino PT100 de fácil instalación, diseñado para la medición directa de la temperatura superficial. El elemento sensor está integrado en un terminal de anillo (ojo) que se atornilla directamente a la superficie a medir —como la carcasa de un motor, un disipador de calor, la pared exterior de una tubería, la carcasa de un rodamiento o un componente estructural—, lo que garantiza un contacto térmico óptimo sin necesidad de termopozo, alojamiento para sonda ni adhesivo. Esto convierte al PT100-14 en una solución excepcionalmente práctica y rentable para cualquier aplicación que requiera monitorización de la temperatura superficial.

El diámetro interior del terminal de anillo está disponible de serie en 6 mm u 8 mm, y puede personalizarse para adaptarse a cualquier tamaño de tornillo o perno especificado por el cliente. El sensor se suministra con un cable trenzado de acero inoxidable para protección mecánica y apantallamiento EMI, y el material del cable conductor es totalmente seleccionable entre trenzado de acero inoxidable, silicona, fibra de vidrio o teflón, para adaptarse a las condiciones térmicas y químicas del entorno de instalación. Las longitudes de cable estándar son de 2 m, 3 m y 5 m, y se pueden solicitar longitudes personalizadas. El sensor está disponible para rangos de temperatura de hasta 100 °C, 200 °C o 300 °C.

marca:
PIDMaxWell
artículo no.:
PT100-14
pago:
T.T, Credit Card, Paypal etc, to be negotiate
precio de mercado:
$10
precio:
$5
origen del producto:
Made in China
color:
silver, white
orden mínima:
10 PCS
Peso del Producto:
0.1kg
tiempo de espera:
14 days after payment confirmed

consulta ahora

Parámetro	Especificación
Tipo de sensor	Termómetro de resistencia de platino PT100 (RTD)
Estilo de montaje	Terminal de anillo atornillable (montaje en superficie)
Diámetro interior del terminal de anillo	6 mm / 8 mm (personalizable)
Material del cable de plomo	Trenzado de acero inoxidable (SS), silicona (SILI), fibra de vidrio (FBGL), teflón (FEFL)
Construcción de cables	Funda exterior trenzada de acero inoxidable
Longitud del cable conductor	2 m / 3 m / 5 m (personalizable)
Configuración del cableado	3 cables (estándar)
Rango de temperatura	Hasta 100 °C / 200 °C / 300 °C

El código de pedido PT100-9 tiene la siguiente estructura:

PT100-14 — [Campo 1] — [Campo 2] — [Diámetro interior del anillo] — [Longitud del cable conductor] — [Material del cable conductor] — Anillo — [Rango de temperatura]

Definiciones de campo:

Campo	Código	Descripción
Serie	PT100-14	Sensor RTD PT100 atornillable con terminal de anillo
Campo 1	norte	Configuración estándar
Campo 2	norte	Configuración estándar
Diámetro interior del anillo	6 8 Costumbre	6 mm de diámetro interior 8 mm de diámetro interior Especifique el diámetro interior requerido en el pedido.
Longitud del cable conductor	2000 3000 5000	2 metros 3 metros 5 metros
Material del cable de plomo	SS SILI FBGL FEFL	Alambre trenzado de acero inoxidable Cable de silicona Alambre de fibra de vidrio Alambre de teflón
Tipo de conexión	Anillo	Terminal de anillo (ojo)
Rango de temperatura	100 200 300	Hasta 100 °C Hasta 200 °C Hasta 300 °C

Ejemplos de pedidos:

PT100-14-NN-6-2000-SS-Anillo-200

Sensor RTD PT100 atornillable con terminal de anillo; diámetro interior del anillo de 6 mm; cable trenzado de acero inoxidable de 2 metros; rango de temperatura de hasta 200 °C.

Para dimensiones de sonda personalizadas, longitudes de cable no estándar o acabados superficiales especiales, póngase en contacto con nuestro equipo de ventas.

Haga clic en el siguiente enlace para descargar el catálogo y el manual de usuario. PT100-14

Catálogo PT100-14

El sensor de terminal de anillo atornillable PT100-14 es adecuado para cualquier aplicación que requiera la medición directa de la temperatura superficial mediante una conexión atornillada o roscada.

Se utiliza ampliamente para Monitorización de la temperatura superficial del motor y del generador donde la lengüeta anular se atornilla al bastidor del motor o a la tapa final para detectar el sobrecalentamiento antes de que se active la protección térmica. monitorización de la electrónica de potencia y del disipador de calor El sensor se atornilla directamente a disipadores de calor, barras colectoras o módulos IGBT para proporcionar retroalimentación de gestión térmica de circuito cerrado. Medición de la temperatura de la pared exterior de la tubería El terminal de anillo se sujeta o atornilla a la superficie de la tubería para monitorear la temperatura del fluido sin penetrar la pared de la tubería, lo que lo hace ideal para la modernización de tuberías existentes. El sensor también se usa comúnmente en monitorización de la temperatura de la carcasa del rodamiento en maquinaria rotativa, Monitorización térmica de transformadores y aparamenta , Gestión de la temperatura del paquete de baterías y del almacenamiento de energía , y Fabricación de maquinaria OEM Aplicaciones donde se requiere una solución compacta y de fácil instalación para la detección de temperatura.
