PT100 RTD sensor with adjustable compression fitting and connection box

PT100 con racores de compresión ajustables y caja de conexión

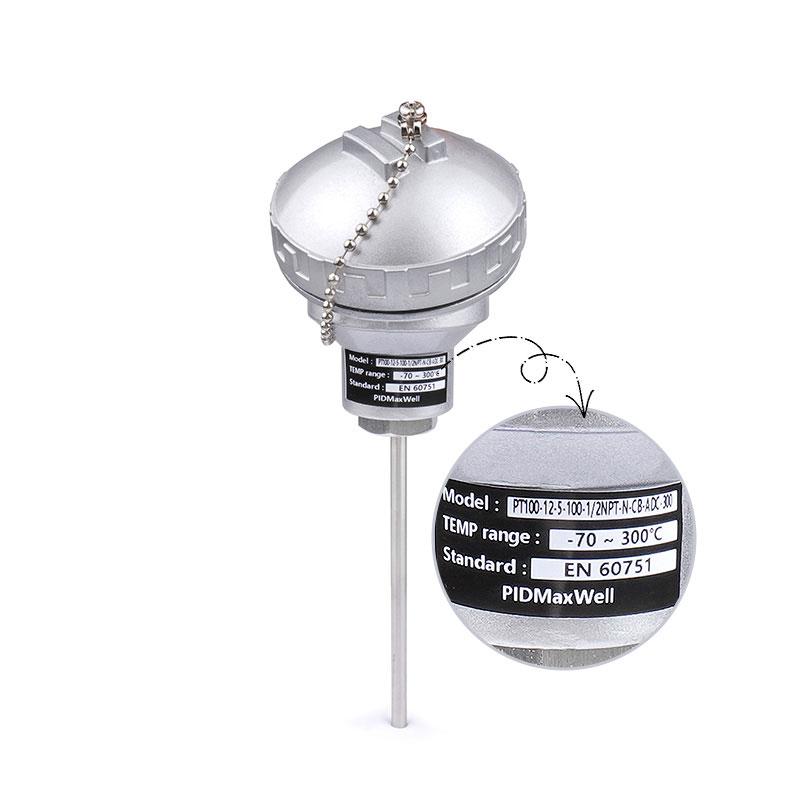

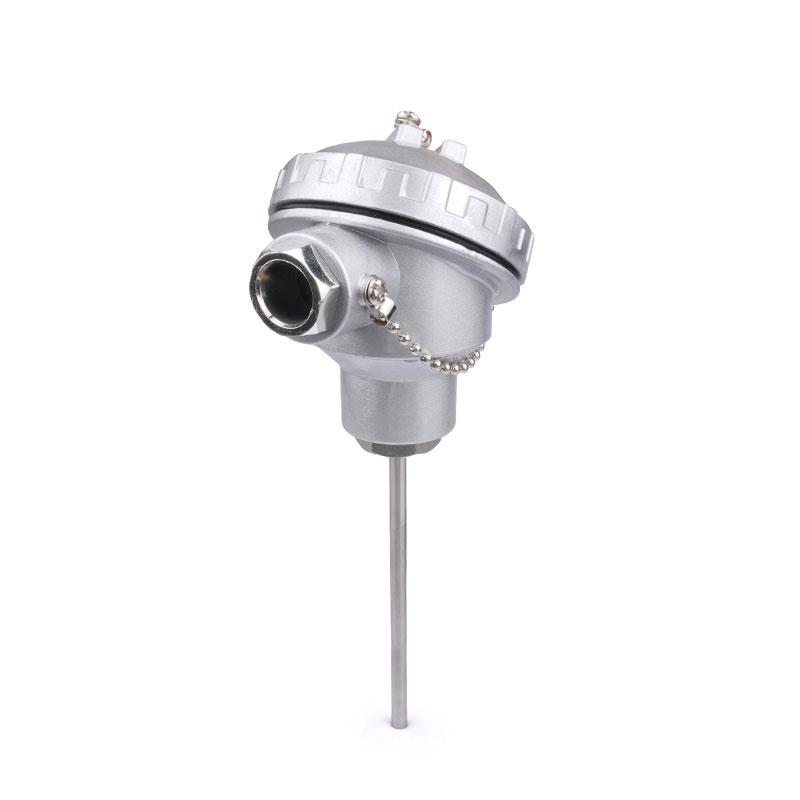

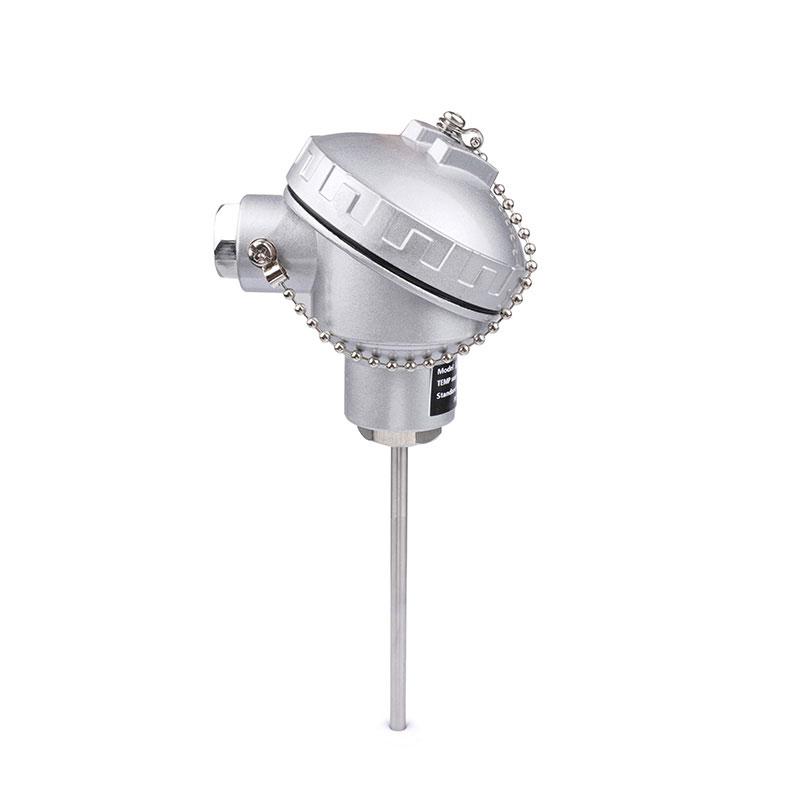

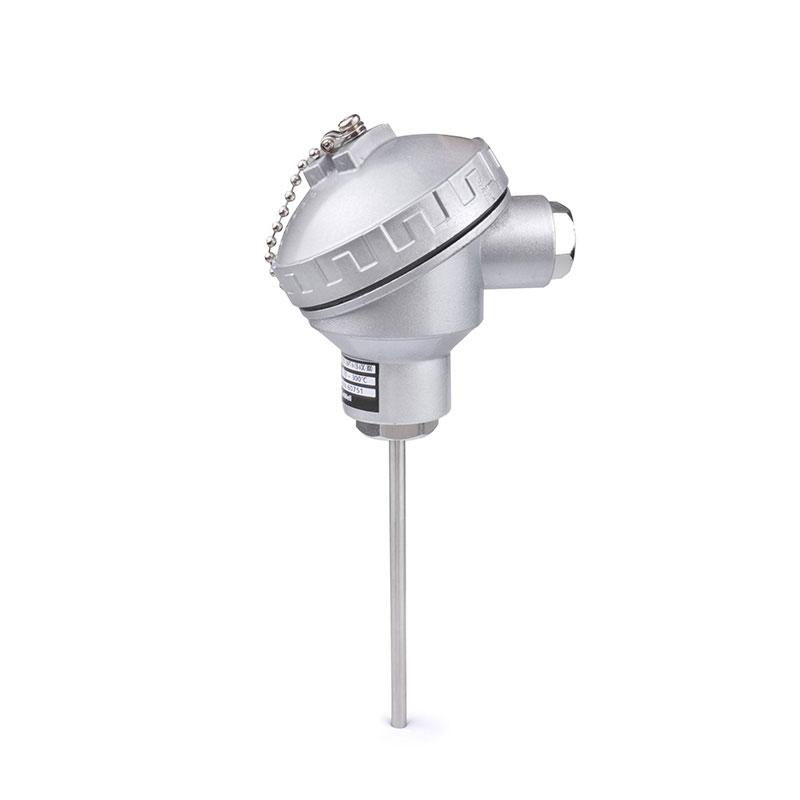

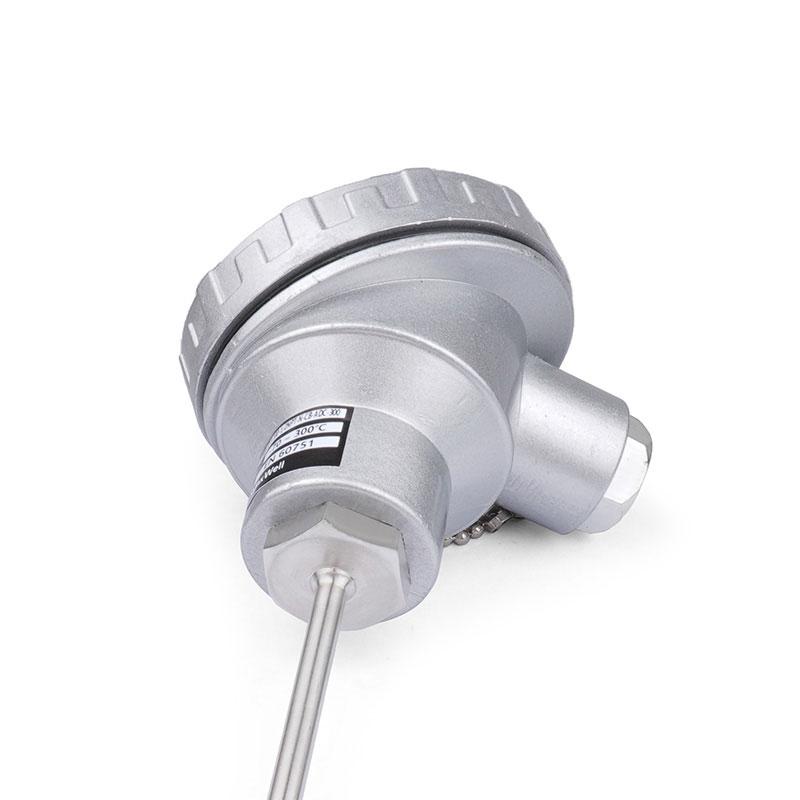

El PT100-12 es un termómetro de resistencia de platino PT100 que incorpora un racor de compresión ajustable y una robusta caja de conexión de aluminio tipo B (cabezal de conexión). Esta combinación ofrece dos ventajas clave en un solo conjunto: el racor de compresión permite ajustar y bloquear la profundidad de inserción de la sonda en cualquier posición dentro de su recorrido, eliminando la necesidad de sondas de longitud personalizada durante la instalación; y la caja de conexión sellada proporciona una carcasa resistente a la intemperie y a las vibraciones para el cableado de campo, ideal para entornos industriales exigentes.

El sensor cumple con la norma EN 60751 y abarca un rango de temperatura de −70 °C a +300 °C, lo que lo hace adecuado para una amplia gama de aplicaciones industriales y de procesos. La sonda de acero inoxidable está disponible en tres diámetros (4 mm, 5 mm y 6 mm) y tres longitudes estándar (50 mm, 100 mm y 150 mm), todas personalizables bajo pedido. Los racores de proceso ajustables están disponibles en roscas de ½ NPT, ¼ NPT y ¼ BSP, lo que permite la instalación directa en tuberías y recipientes de proceso estándar sin adaptadores. La caja de conexiones admite entradas de conducto estándar y el sensor se suministra sin cable de conexión, ya que todas las conexiones de campo se realizan dentro del bloque de terminales alojado en la caja de conexiones.

marca:
PIDMaxWell
artículo no.:
PT100-12
pago:
T.T, Credit Card, Paypal etc, to be negotiate
precio de mercado:
$20
precio:
$10
origen del producto:
Made in China
color:
Orange, silver, white
orden mínima:
10 PCS
Peso del Producto:
0.35kg
tiempo de espera:
14 days after payment confirmed

consulta ahora

Parámetro	Especificación
Tipo de sensor	PT100 RTD (Termómetro de Resistencia de Platino)
Estándar	EN 60751
Rango de temperatura	De -70 °C a +300 °C (versiones con clasificación de 100 / 200 / 300 °C)
Material de sonda	Acero inoxidable
Diámetro de la sonda	4 mm / 5 mm / 6 mm (personalizable)
Longitud de la sonda	50 mm / 100 mm / 150 mm (personalizable)
Ajuste de proceso regulable	½ NPT / ¼ NPT / ¼ BSP (tipo de compresión ajustable)
Caja de conexión (cabezal)	Caja de conexión de aluminio tipo B (CB)
Tipo de caja de conexión	ADC — aluminio fundido a presión, forma B
Cable de plomo	Ninguno (cableado de campo mediante bloque de terminales dentro de la caja de conexiones)
Configuración del cableado	2 hilos / 3 hilos / 4 hilos (especificar al realizar el pedido)

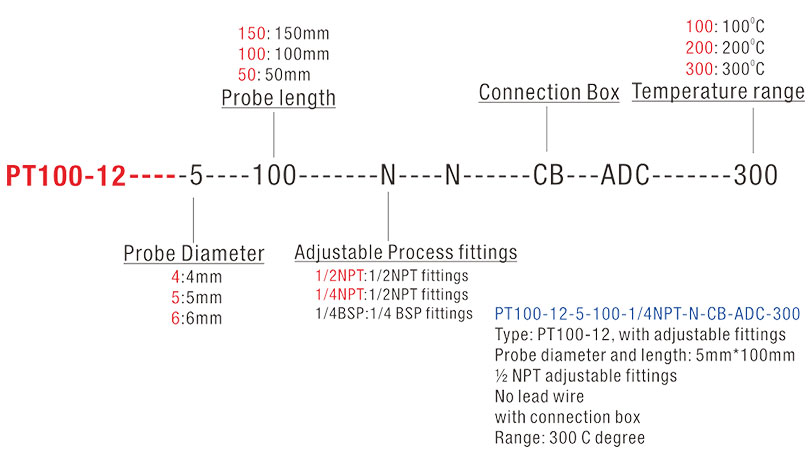

El código de pedido PT100-10 tiene la siguiente estructura:

PT100-12 — [Diámetro de la sonda] — [Longitud de la sonda] — [Conexión de proceso ajustable] — [Cable conductor] — [Caja de conexión] — [Rango de temperatura]

Definiciones de campo:

Campo	Código	Descripción
Serie	PT100-12	PT100 RTD con conexión de compresión ajustable y caja de conexión
Diámetro de la sonda	4 5 6	4 mm 5 mm 6 mm
Longitud de la sonda	50 100 150	50 mm 100 mm 150 mm
Ajuste de proceso regulable	1/2NPT 1/4NPT 1/4BSP	Conector de compresión ajustable de ½ NPT Conector de compresión ajustable de ¼ NPT Conector de compresión ajustable de ¼ NPT
Cable de plomo	norte	Sin cable conductor (cableado de campo a través del bloque de terminales de la caja de conexión)
Caja de conexión	CB	Caja de conexión de aluminio tipo B
Tipo de caja de conexión	ADC	Cabezal de aluminio fundido a presión, forma B
Rango de temperatura	100 200 300	Hasta 100 °C Hasta 200 °C Hasta 300 °C

Ejemplos de pedidos:

PT100-12-5-100-1/2NPT-N-CB-ADC-300

Sensor RTD PT100 con conexión de compresión ajustable y caja de conexión; diámetro de la sonda: 5 mm × longitud de la sonda: 100 mm; conexión de compresión ajustable de ½ NPT; sin cable conductor; caja de conexión de aluminio fundido a presión tipo B; rango de temperatura de hasta 300 °C.

Para dimensiones de sonda personalizadas, tipos de rosca alternativos o configuraciones de cableado especiales, póngase en contacto con nuestro equipo de ventas.

Haga clic en el siguiente enlace para descargar el catálogo y el manual de usuario. PT100-12

Catálogo PT100-12

El PT100-12 combina la flexibilidad de una profundidad de inserción ajustable con la protección de una caja de conexión sellada, lo que lo convierte en un sensor excepcionalmente versátil para una amplia gama de entornos industriales y de procesos.
