El elemento calefactor principal de un horno industrial suele ser un elemento calefactor eléctrico. Una vez generado el calor, un ventilador de circulación distribuye el aire caliente por todo el horno.

El funcionamiento estable a largo plazo de un horno depende no solo de su estructura de aislamiento, diseño del flujo de aire, rendimiento del ventilador e instrumentos de control de temperatura, sino también en gran medida del método de ajuste de la potencia de calentamiento.

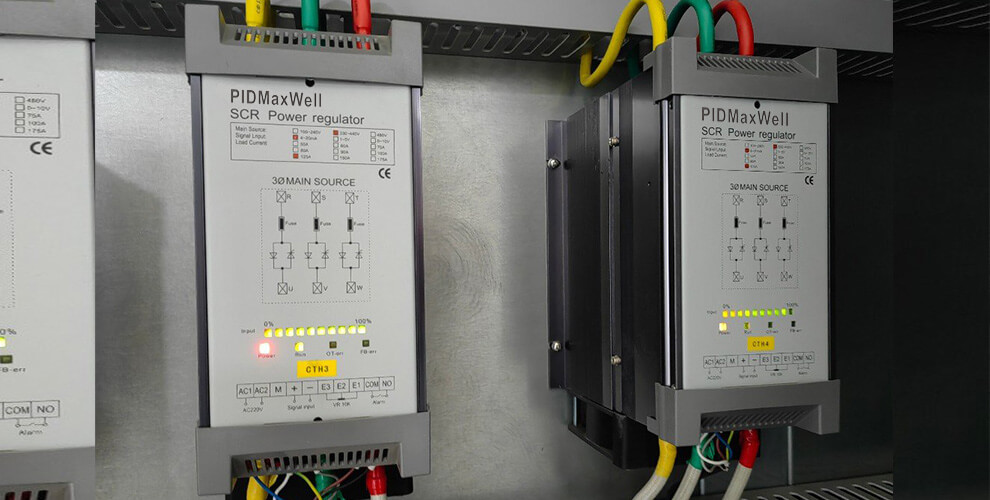

El valor principal del regulador de potencia PIDMaxWell en el proceso de calentamiento del horno reside en su capacidad para ajustar de forma flexible la potencia de salida del elemento calefactor según los requisitos de control de temperatura en tiempo real, logrando una curva de calentamiento y un proceso de mantenimiento de temperatura más suaves y controlables.

I. ¿Por qué la potencia de calentamiento de un horno no puede permanecer constante?

En el funcionamiento real, la demanda de calor de un horno varía considerablemente en diferentes momentos:

Durante el arranque en frío inicial, el cuerpo del horno, los conductos de aire y las piezas de trabajo se encuentran todos a temperatura ambiente, por lo que se requiere una mayor potencia de suministro para elevar rápidamente la temperatura;

Cuando la temperatura medida se aproxima al valor objetivo, continuar calentando a plena carga puede provocar fácilmente que la temperatura se dispare debido a la inercia térmica;

Una vez que el horno entra en la fase de temperatura constante, solo es necesario compensar la pérdida de calor causada por la disipación térmica de la carcasa exterior, la apertura y cierre de la puerta y la circulación del flujo de aire, y no se requiere una salida continua a plena potencia.

Por lo tanto, el control de calentamiento de un horno no puede basarse simplemente en una lógica de "encendido/apagado", sino que debe ajustarse con precisión a "la magnitud de la potencia de salida".

II. ¿Cómo logra el regulador de potencia PIDMaxWell una intervención precisa en el proceso de calentamiento?

Los hornos suelen contener termopares o detectores de temperatura por resistencia (RTD) como elementos de detección de temperatura. El controlador de temperatura compara la temperatura medida con el valor establecido y luego emite una orden de ajuste.

Al recibir esta orden, el regulador de potencia PIDMaxWell ajusta dinámicamente el voltaje o la corriente de suministro al elemento calefactor, logrando así una variación continua de la potencia.

Su lógica de funcionamiento puede resumirse de la siguiente manera:

Etapa de baja temperatura: Aumentar la salida para acelerar el calentamiento;

Al aproximarse a la temperatura objetivo: Reducir gradualmente la salida para aliviar la inercia térmica;

Etapa de mantenimiento de temperatura constante: Compensar de forma adaptativa con una pequeña cantidad de potencia según la pérdida de calor en tiempo real.

Este método de control evita eficazmente que el elemento calefactor cambie repetida y bruscamente entre "totalmente encendido" y "totalmente apagado".

III. Ayuda a suprimir el sobreimpulso de temperatura

Muchos usuarios de hornos se han encontrado con problemas similares: La temperatura establecida es de 150℃, pero después de detenerse el calentamiento, la temperatura del horno continúa aumentando antes de descender.

Esto se debe a que una gran cantidad de calor residual se acumula en los elementos calefactores, los conductos de aire y las paredes del horno. Incluso después de cortar la alimentación, este calor residual continúa liberándose dentro del horno.

Si se utiliza un contactor para el calentamiento a plena potencia con encendido y apagado, cortando la alimentación solo cuando la temperatura se aproxima al valor establecido, el sobreimpulso es casi inevitable.

Sin embargo, cuando el regulador de potencia PIDMaxWell se utiliza junto con un controlador de temperatura con capacidades de cálculo PID, puede reducir de forma anticipada la potencia cuando la temperatura se aproxima al valor objetivo, reduciendo eficazmente el sobreimpulso causado por el calor residual.

IV. Mejora de la consistencia de producción entre lotes

En procesos como secado, curado, precalentamiento y tratamiento térmico, a menudo existen ventanas estrictas para las velocidades de calentamiento, las temperaturas de mantenimiento y los tiempos de mantenimiento.

Si cada lote de productos experimenta trayectorias de cambio de temperatura diferentes, puede provocar fácilmente numerosos problemas de calidad:

* Diferencias en el color de la superficie del producto;

* Niveles de secado inconsistentes;

* Grados inestables de curado y reticulación;

* Fluctuaciones en las dimensiones o propiedades físicas;

* Diferentes resultados obtenidos con los mismos parámetros del proceso.

Aunque el regulador de potencia PIDMaxWell no puede eliminar por sí solo todos los riesgos de diferencia de temperatura, hace que el ajuste de la salida de calentamiento sea más lineal y controlable.

Combinado con una organización razonable del flujo de aire, un volumen de aire adecuado, puntos precisos de medición de temperatura y un ajuste integral de los parámetros PID, la uniformidad entre productos de distintos lotes puede mejorar significativamente.

V. Reducción del desgaste frecuente de los contactores

Durante la etapa de conservación del calor, en las soluciones tradicionales, los contactores se conectan y desconectan repetidamente debido a las fluctuaciones de temperatura.

El funcionamiento prolongado a alta frecuencia presenta varios inconvenientes: Mayor desgaste de los contactos; aumento excesivo de la temperatura del cuerpo del contactor; ruido continuo de conexión; aflojamiento o incluso quemado de los terminales; aumento de la frecuencia y el coste de mantenimiento.

El regulador de potencia PIDMaxWell utiliza dispositivos semiconductores de potencia para la regulación de potencia sin contacto. El circuito principal de calentamiento ya no depende de la conmutación frecuente de encendido/apagado de contactores mecánicos, lo que lo hace especialmente adecuado para hornos que requieren un funcionamiento prolongado a temperatura constante.

VI. ¿Qué detalles deben considerarse al seleccionar un regulador de potencia para un horno?

Antes de seleccionar un regulador de potencia PIDMaxWell para un horno, se deben confirmar uno por uno los siguientes parámetros y condiciones:

Nivel de tensión de alimentación;

Entrada monofásica o trifásica;

Potencia calorífica total y potencia nominal de cada elemento calefactor;

Configuración de cableado estrella/triángulo de los elementos calefactores;

Tipo de señal de control de salida del controlador de temperatura (por ejemplo, 4-20 mA, 0-10 V);

Si se requiere un control de temperatura independiente para cada zona;

Las condiciones internas de disipación de calor y el margen dimensional de instalación del armario de control.

Si el horno se divide en zona superior, zona inferior o múltiples zonas de temperatura independientes, se recomienda configurar un elemento sensor de temperatura separado y un circuito independiente de ajuste de potencia para cada zona de temperatura. No es recomendable accionar todos los tubos calefactores con un único punto de detección de temperatura.

La función principal del regulador de potencia PIDMaxWell en hornos industriales es ajustar de forma continua y precisa la potencia de salida de los elementos calefactores, garantizando que la potencia calorífica durante la fase inicial de calentamiento, la fase de transición y la fase de temperatura constante se adapte mejor a la demanda real de calor.

Ayuda a suprimir el sobreimpulso de temperatura, reduce la frecuencia de funcionamiento de los contactores y mejora la calidad general de respuesta del proceso de calentamiento.

Si su horno existente presenta grandes fluctuaciones de temperatura, deriva constante de la temperatura, conmutación frecuente de contactores o un rendimiento inconsistente entre diferentes lotes, se recomienda revisar primero las curvas históricas de temperatura y los registros de salida del equipo antes de evaluar si se debe instalar o reemplazar el regulador de potencia. Este suele ser un paso directo y eficaz para mejorar el rendimiento del control de temperatura.
