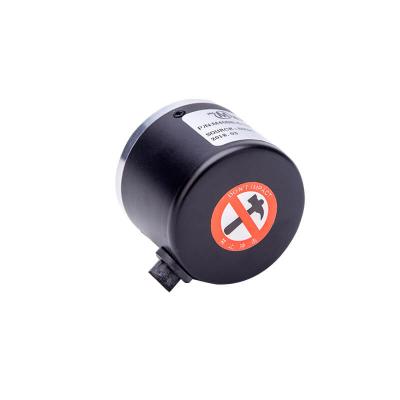

Codificador rotatorio 360 ppr de eje sólido óptico incremental de 40 mm

- Codificador giratorio óptico de eje sólido de 40 mm
- Se puede usar con Arduino para varios proyectos
- Diámetro externo de 40 mm
- Tamaño pequeño, resistente, liviano, fácil de instalar
- Resolución de hasta 3600 PPR
- Tamaño de eje de 6 mm
- Fuente de 5-30 VCC, por favor especifique el voltaje mientras realiza el pedido con nosotros
- Carcasa de aluminio, entrada lateral del cable o entrada trasera seleccionable
- La longitud estándar del cable es de 2 metros, la longitud del cable se puede personalizar

artículo no.:
M40SA M40SB
pago:
T.T, Credit Card, Paypal etc, to be negotiate
origen del producto:
China
color:
aluminum housing
orden mínima:
1
Peso del Producto:
0.16
tiempo de espera:
3-15 days depends on the order

consulta ahora

Codificador rotatorio 360 ppr de eje sólido óptico incremental de 40 mm

-Diámetro de carcasa de 40 mm, carcasa de aluminio

-Diferente disposición de montaje para adaptarse a diferentes aplicaciones de campo
-Tipo de eje sólido con un tamaño de eje de 6 mm
-Varias opciones de pulso hasta un máximo de 3600 ppr
-3 fases ABZ o 6 fases ABZ A' B' Z'
-Empujar- pull, colector abierto NPN/PNP, controlador de línea, push-pull con salida de señal invertida
-Fuente de CC, 5-30 VCC, rango amplio o 5 VCC para controlador de línea -Longitud de
cable estándar de 2 metros o longitud de cable extendida según su pedido
- Entrada de cable trasera o entrada lateral opcional -Consumo de corriente
: 100mA (carga desconectada)
-Corriente de carga: 50mA máximo por canal, 20mA máximo por canal (salida del controlador de línea)
-Frecuencia: 100KHZ -Velocidad
máxima permitida: 4000 rpm

-Radial de carga del eje: 10N

-Empuje de carga del eje: 20N
-Peso: 0,16 KG -Nivel de protección: IP50
-Rango de
temperatura de funcionamiento: -10 ℃ -70 ℃
-Rango de temperatura de almacenamiento : -30 ℃ -85 ℃
-Resistencia a la vibración : 50m /s, 10-65HZ, 1 mm de doble amplitud durante 2 horas cada uno en X, Y y Z

Circuitos de salida, formas de onda, diagrama de conexión
Los circuitos de salida y las formas de onda se muestran a continuación, la salida es una salida en cuadratura.

Dimensiones y disposición de montaje

Haga clic en el siguiente enlace para descargar la hoja de datos del codificador M40SA M40SB

Ficha técnica M40SA M40SB
