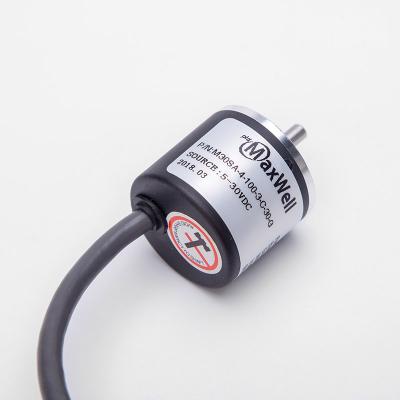

Codificador rotatorio de eje sólido ppr abz incremental de 30 mm
-Diámetro de la carcasa de 30 mm , carcasa de aluminio
-tipo de eje sólido con tamaño de eje de 4 mm
-varias opciones de pulso hasta un máximo de 1024 ppr
-3 fases A B Z o 6 fases A B Z A’ B’ z’
-push-pull, colector abierto NPN/PNP, controlador de línea, push-pull con salida de señal invertida
-fuente de CC, 5-30 VCC, rango amplio , o 5 VCC para controlador de línea
-Longitud de cable estándar de 2 metros , o longitud de cable extendida según su solicitud
-entrada trasera de cables
-consumo de corriente: 100ma (carga desconectada)
-corriente de carga: 50ma máximo por canal, 20ma máximo por canal (salida del controlador de línea)
-frecuencia: 100khz
-velocidad máxima permitida: 4000 rpm
-eje de carga radial: 10n
-empuje de carga del eje: 20n
-peso: 0.16kg
-nivel de protección: ip50
-rango de temperatura de funcionamiento:-10℃ -70℃
-rango de temperatura de almacenamiento: :-30℃ -85℃
-resistencia a vibraciones: 50m/s, 10-65HZ, 1mm doble amplitud durante 2 horas cada una en X, Y y z
circuitos de salida y formas de onda
los circuitos de salida y las formas de onda se muestran a continuación , la salida es un salida en cuadratura.
detalles y dimensiones del cableado
