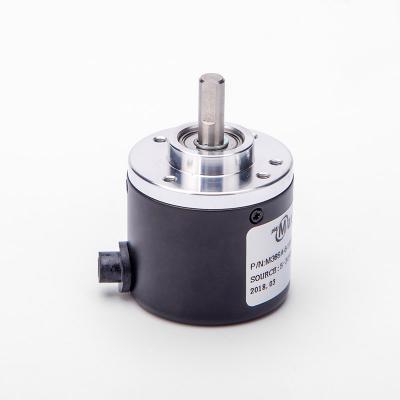

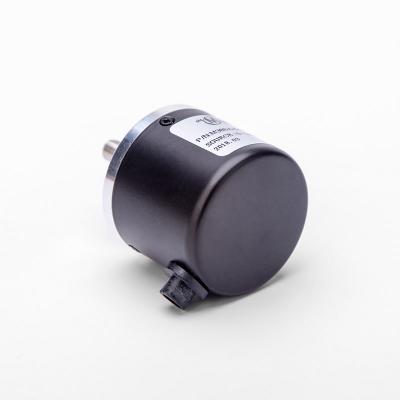

Codificador rotatorio de eje sólido arduino óptico incremental de 38 mm

- Codificador giratorio óptico de eje sólido de 38 mm
- se puede utilizar con arduino para varios proyectos
- diámetro externo 38 mm
- tamaño pequeño, trabajo pesado, peso ligero, fácil de instalar
- resolución hasta 3600 PPR
- Tamaño del eje de 6 mm
- Fuente de 5-30 V CC ,, especifique el voltaje mientras realiza el pedido con nosotros
- carcasa de aluminio, entrada lateral del cable o entrada trasera seleccionable
- la longitud estándar del cable es de 2 metros, la longitud del cable se puede personalizar

  • marca:

    MAXWELL
  • artículo no.:

    M38SA M38SB M38SC
  • pago:

    T.T, Credit Card, Paypal etc, to be negotiate
  • origen del producto:

    China
  • color:

    aluminum housing
  • orden mínima:

    1
  • Peso del Producto:

    0.16
  • tiempo de espera:

    3-15 days depends on the order

Codificador rotatorio de eje sólido arduino óptico incremental de 38 mm

-Diámetro de la carcasa de 38 mm , carcasa de aluminio
-disposición de montaje diferente para adaptarse a diferentes aplicaciones de campo
-tipo de eje sólido con tamaño de eje de 6 mm
-varias opciones de pulso hasta un máximo de 3600 ppr
-3 fases A B Z o 6 fases A B Z A’ B’ z’
-push-pull, colector abierto NPN/PNP, controlador de línea, push-pull con salida de señal invertida
-fuente de CC, 5-30 VCC, rango amplio , o 5 VCC para controlador de línea
-Longitud de cable estándar de 2 metros , o longitud de cable extendida según su solicitud
-entrada trasera de cable o entrada lateral opcional
-consumo de corriente: 100ma (carga desconectada)
-corriente de carga: 50ma máximo por canal, 20ma máximo por canal (salida del controlador de línea)
-frecuencia: 100khz
-velocidad máxima permitida: 4000 rpm
-eje de carga radial: 10n
-empuje de carga del eje: 20n
-peso: 0.16kg
-nivel de protección: ip50
-rango de temperatura de funcionamiento:-10 -70
-rango de temperatura de almacenamiento: :-30 -85
-resistencia a vibraciones: 50m/s, 10-65HZ, 1mm doble amplitud durante 2 horas cada una en X, Y y z


circuitos de salida, formas de onda, diagrama de conexión

los circuitos de salida y las formas de onda se muestran a continuación , la salida es un salida en cuadratura.



dimensiones y disposición de montaje





haga clic en el enlace a continuación para descargar la hoja de datos para m38sa
m38sb m38sc codificador
