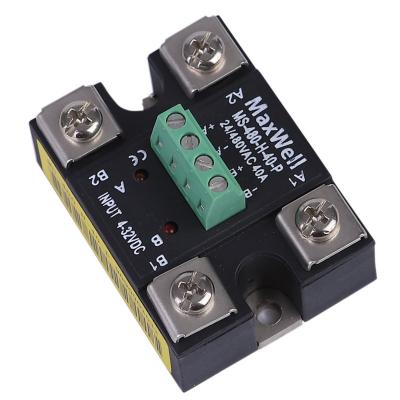

MKD2 dual channel SSR black housing terminal type

Relé de estado sólido monofásico de doble canal CC a CA

La serie MKD2 es un relé de estado sólido (SSR) monofásico, de doble canal y controlado por CC, diseñado para la conmutación silenciosa y fiable de cargas de CA resistivas e inductivas en sistemas de control industriales y comerciales. Cada unidad alberga dos canales de conmutación independientes dentro de una única carcasa compacta de color negro, lo que permite controlar dos cargas de CA simultáneamente desde un solo dispositivo, ahorrando espacio en el panel y tiempo de cableado en comparación con la instalación de dos SSR separados.

El MKD2 admite una tensión de control de CC de 4 a 32 VCC, lo que lo hace directamente compatible con salidas de PLC, E/S de microcontroladores y señales de control industrial estándar. La carga de CA admite tensiones de 24 a 480 VCA, cubriendo sistemas de 110 V, 220 V, 380 V y 480 V en todo el mundo. Hay disponibles corrientes de carga de 25 A, 40 A, 60 A y 80 A, y todas las variantes comparten el mismo tamaño físico para facilitar su intercambio.

La tecnología de activación por cruce por cero garantiza que la conmutación se produzca en el punto de cruce por cero natural de la forma de onda de CA, minimizando las interferencias electromagnéticas (EMI) y prolongando la vida útil tanto del relé como de la carga conectada. Los indicadores LED individuales para cada canal proporcionan una confirmación visual instantánea del estado del relé, simplificando la puesta en marcha y la detección de fallos. La unidad cuenta con certificación CE y está fabricada en ABS ignífugo con una rigidez dieléctrica de 2500 Vrms entre la entrada, la salida y la base.

artículo no.:
MK D2
pago:
T.T, Credit Card, Paypal etc, to be negotiate
precio de mercado:
$16
precio:
$8
origen del producto:
Made in China
color:
black
orden mínima:
10 PCS
Peso del Producto:
0.1kg
tiempo de espera:
14 days after payment confirmed

consulta ahora

Especificaciones eléctricas

Parámetro	Especificación
Voltaje de carga	24–480 VCA
Voltaje de control (entrada)	4–32 VCC
Voltaje mínimo de encendido	4 V CC
Tensión mínima de desconexión	1 V CC
Corriente de entrada máxima	12 mA
Corriente de entrada mínima	7 mA
Tiempo máximo de encendido	10 ms
Tiempo máximo de apagado	10 ms
Corriente de fuga máxima en estado de apagado	5 mA (a tensión nominal)
Caída de tensión máxima en estado activo	1,5 V (a la corriente nominal)
dV/dt mínimo en estado de apagado	1000 V/µs (a la tensión nominal máxima)
Rigidez dieléctrica (50/60 Hz)	Entrada/Salida ≥ 3500 Vrms
Rigidez dieléctrica (50/60 Hz)	Entrada/Salida/Base ≥ 2500 Vrms
Sobretensión transitoria	1200 Vpk
Modo de disparo	Cruce por cero
Número de canales	2 (doble canal)

Especificaciones mecánicas y ambientales

Parámetro	Especificación
Temperatura de funcionamiento	−30 °C a +85 °C, 35–85 % de humedad relativa
Temperatura de almacenamiento	De -40 °C a +125 °C
Material de vivienda	ABS ignífugo
Color de la carcasa	Negro
Peso	0,1 kg
Montaje	Montaje en panel (2 orificios de fijación de ø10,5 mm)
Conexión de entrada	Terminal de tornillo (conector enchufable verde)
Conexión de salida	Terminal de tornillo
Indicación de estado	Indicador LED por canal (2 en total)
Proceso de dar un título	CE

Dimensiones físicas

Dimensión	Valor
Ancho	58 mm
Profundidad	44,6 mm
Altura	37,5 mm
Distancia entre orificios de montaje	47,5 mm

El código de pedido MKD2 está estructurado de la siguiente manera:

MK - [1: Corriente de carga] - [2: Tipo de entrada] - [3: Número de canales]

Campo	Código	Descripción
Prefijo	MK	Serie de relés de estado sólido PIDMaxWell
1: Cargar corriente	25 40 60 80	25 amperios 40 amperios 60 amperios 80 amperios
2: Tipo de entrada	D	Entrada de CC, carga de CA
3: Canales	1 2	Monocanal Doble canal

Haz clic en el siguiente enlace para descargar el catálogo y el manual de usuario del MK D2.

Catálogo MK D2

El relé de estado sólido de doble canal MKD2 es muy adecuado para una amplia gama de aplicaciones de control y conmutación de temperatura:

Sistemas de control de temperatura. El MKD2 es un dispositivo de salida ideal para controladores de temperatura PID en hornos industriales, estufas, hornos de cerámica y cámaras de ensayo ambiental, donde se pueden gestionar dos zonas de calentamiento controladas independientemente desde un único módulo de relé.

Maquinaria para el procesamiento de plásticos y caucho. Las máquinas de moldeo por inyección, las extrusoras y los sistemas de canal caliente requieren una conmutación precisa y silenciosa de múltiples zonas de calentamiento. El diseño de doble canal del MKD2 reduce el número de componentes y el espacio en el panel en estas aplicaciones.

Sistemas de climatización y automatización de edificios. El MKD2 puede conmutar elementos calefactores eléctricos, unidades fan-coil y circuitos de calefacción auxiliares en sistemas de climatización comerciales, y los indicadores LED proporcionan un estado operativo claro para el personal de gestión del edificio.

Equipos de incubación y agrícolas. Las incubadoras avícolas, las cámaras de germinación y los sistemas de calefacción de invernaderos se benefician de la conmutación por cruce por cero del MKD2, que minimiza el ruido eléctrico que podría interferir con los equipos de monitorización sensibles.

Maquinaria industrial y equipos OEM. Su formato compacto para montaje en panel y su rango de voltaje de carga universal de 24 a 480 VCA hacen que el MKD2 sea adecuado para su integración en una amplia variedad de máquinas OEM, incluidas máquinas de lubricación, sistemas de transporte y equipos de embalaje.

Control de iluminación. El MKD2 se puede utilizar para conmutar circuitos de iluminación de CA, incluyendo iluminación de escenarios, señalización e iluminación de áreas de trabajo industriales, donde se requiere un funcionamiento silencioso y una larga vida útil.

Controladores para fuentes y elementos acuáticos. La capacidad de doble canal permite el control independiente y simultáneo de los motores de las bombas y los circuitos de iluminación en instalaciones decorativas de fuentes y elementos acuáticos.
