Relé de estado sólido con entrada de CC y carga de CC

Relé de estado sólido con entrada de CC y carga de CC

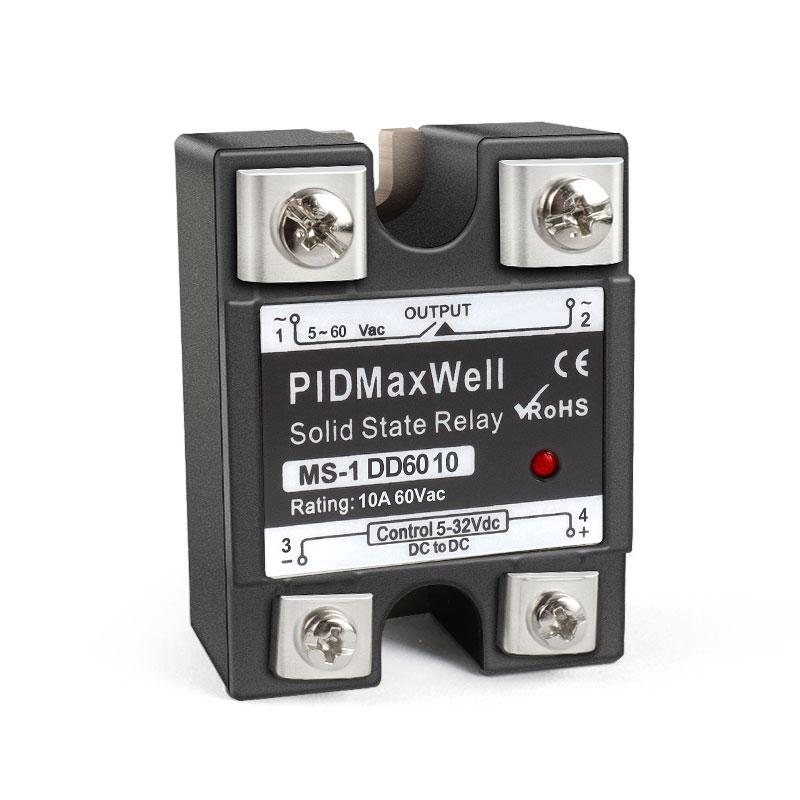

La serie Maxwell MS-1DD60 es un relé de estado sólido CC-CC monofásico de alto rendimiento, diseñado para una conmutación fiable en aplicaciones industriales exigentes. Con un amplio rango de entrada de control de 5 a 32 V CC y una tensión de carga nominal de 60 V CC, este relé compacto para montaje en panel utiliza tecnología avanzada de activación MOSFET para garantizar tiempos de respuesta rápidos y un funcionamiento silencioso. Con opciones de corriente de carga de 10 A a 120 A, la serie MS-1DD60 presenta un tamaño físico uniforme en todos los modelos, lo que simplifica la instalación y el diseño del sistema. Su robusta carcasa negra y el indicador LED de proceso integrado lo convierten en la opción ideal para un control preciso en pequeñas aplicaciones de calefacción, control de válvulas y otras cargas inductivas o resistivas. Todos los modelos cumplen con las normas CE y RoHS, lo que garantiza su idoneidad para su uso industrial a nivel mundial.

marca:
PIDMaxWell
artículo no.:
MS-DD
pago:
T.T, Credit Card, Paypal etc, to be negotiate
precio de mercado:
$10
precio:
$5
origen del producto:
Made in China
color:
black
orden mínima:
10 PCS
Peso del Producto:
0.1kg
tiempo de espera:
14 days after payment confirmed

consulta ahora

Parámetro	Valor
Voltaje de control	5–32 V CC
Corriente de control	5–50 mA CC
Voltaje de carga	60 V CC
Opciones de carga actual	10A / 25A / 40A / 60A / 80A / 100A / 120A
En caso de caída de tensión	< 1,5 V
Corriente de fuga desactivada	< 2 mA
Tiempo de encendido y apagado	< 10 ms
Fuerza dieléctrica	2000 VCA
Resistencia de aislamiento	500 MΩ / 500 V CC
Temperatura ambiente	-30°C a +75°C
Indicador	CONDUJO
Peso	0,1 kg
Método de montaje	Montaje en chasis/panel

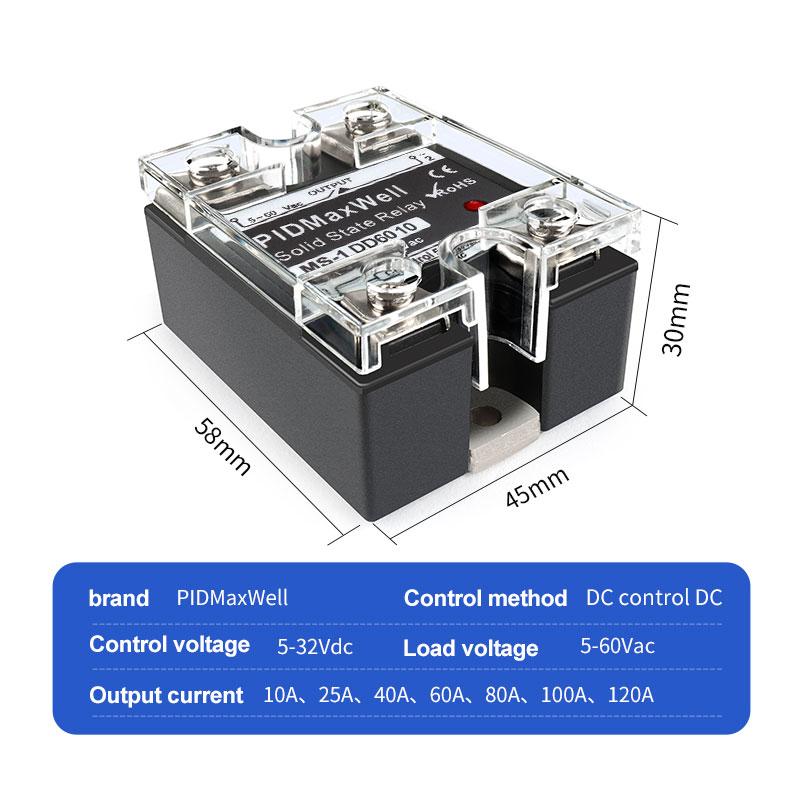

Dimensiones (Ancho × Profundidad × Alto)	45 mm × 27,5 mm × 57 mm
Cumplimiento	CE, RoHS

El código de pedido sigue el siguiente formato: MS – [Tipo] – [Tensión de carga] – [Amperaje de carga]

Segmento de código	Descripción	Opciones / Valor
EM	Nombre de la serie	Relé de estado sólido Maxwell
1	Tipo relé	Relé monofásico de estado sólido
DD	Tipo de entrada	Entrada CC a CC, 5–32 V CC
60	Voltaje de carga	Carga de 60 V CC
[Amperios de carga]	Corriente de carga	10 / 25 / 40 / 60 / 80 / 100 / 120 (Amperios)

Ejemplo: Ejemplo: MS-1DD6040 — Relé monofásico de estado sólido CC a CC, entrada de 5–32 V CC, carga de 60 V CC, 40 A.

Lista completa de códigos de pedido para la serie MS-1DD60:

Código de pedido	Descripción
MS-1DD6010	Carga de 10 A, 60 V CC, entrada de control de 5 a 32 V CC
MS-1DD6025	Carga de 25 A, 60 V CC, entrada de control de 5 a 32 V CC
MS-1DD6040	Carga de 40 A, 60 V CC, entrada de control de 5 a 32 V CC
MS-1DD6060	Carga de 60 A, 60 V CC, entrada de control de 5 a 32 V CC
MS-1DD6080	Carga de 80 A, 60 V CC, entrada de control de 5 a 32 V CC
MS-1DD60100	Carga de 100 A, 60 V CC, entrada de control de 5 a 32 V CC
MS-1DD60120	Carga de 120 A, 60 V CC, entrada de control de 5 a 32 V CC

Haga clic en el siguiente enlace para descargar el catálogo y el manual de usuario. MS-1DD60

Catálogo MS-DD

El relé de estado sólido de la serie MS-1DD60 es altamente versátil y adecuado para una amplia gama de aplicaciones industriales y comerciales. Su rápida respuesta de conmutación y el disparo basado en MOSFET lo hacen especialmente idóneo para pequeños sistemas de calefacción resistiva donde el control preciso de la temperatura es fundamental. El relé es igualmente eficaz para conmutar cargas inductivas como electroválvulas, motores de CC y actuadores lineales en sistemas automatizados de fabricación y control de procesos. En sistemas de CC de bajo voltaje y alimentados por batería, la entrada de control de 5 a 32 V CC permite una integración perfecta con microcontroladores, PLC y otros dispositivos de control de nivel lógico. Su formato compacto y estandarizado también lo convierte en una excelente opción para ensamblajes de paneles de control, instrumentación de laboratorio y plataformas de automatización integradas donde la eficiencia del espacio y la uniformidad de los componentes son primordiales.

Pequeños elementos calefactores resistivos y sistemas de control de temperatura.
Conmutación de válvulas solenoides y actuadores en la automatización de procesos.
Control de motores de CC en sistemas robóticos y de transporte
Interfaz de salida para PLC y microcontrolador para cargas de CC de bajo voltaje.
Conmutación de energía para equipos de laboratorio y de prueba
Control del sistema de gestión y almacenamiento de energía de la batería
Paneles de control para automatización integrada y edificios inteligentes
