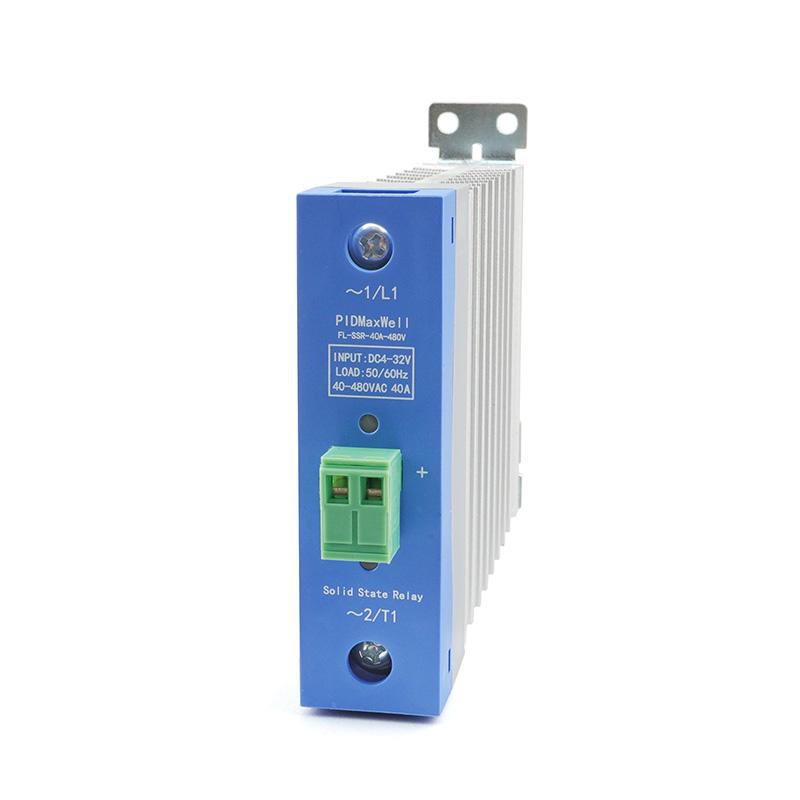

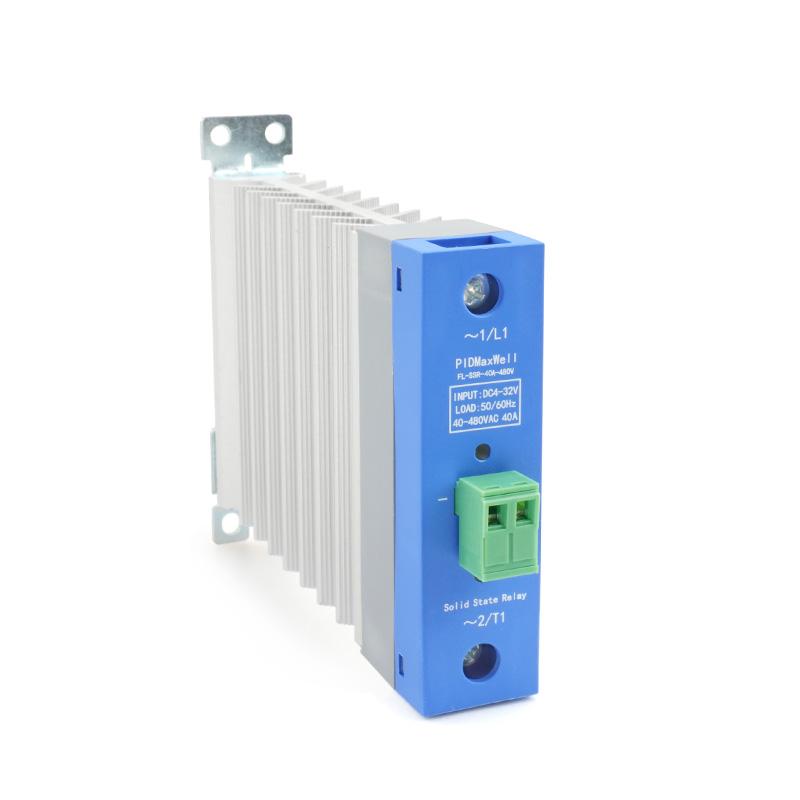

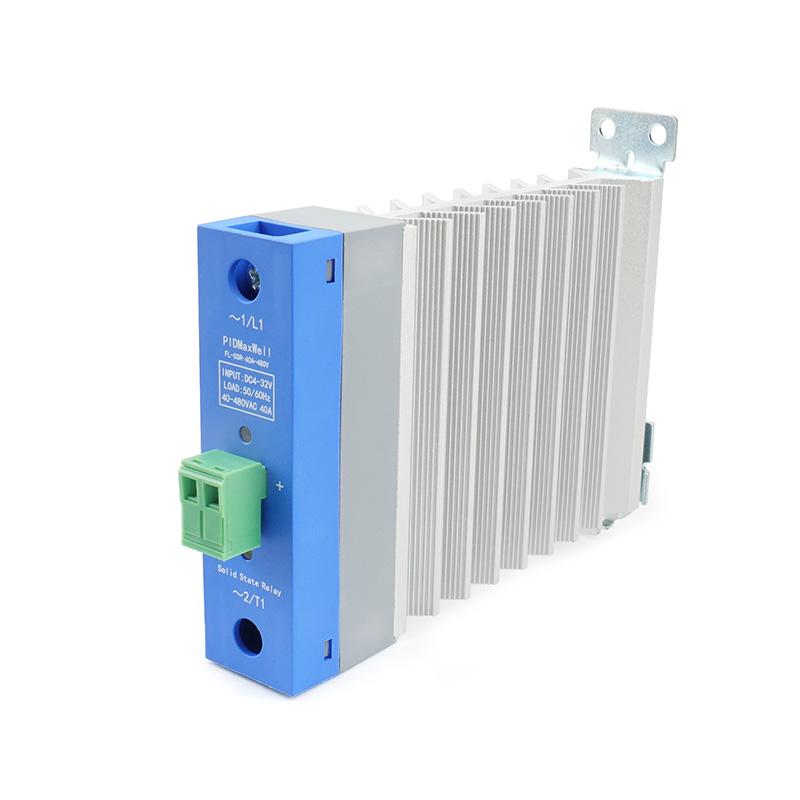

Relé de estado sólido de montaje en carril DIN

FL-SSR es un relé de estado sólido de montaje en riel DIN, versión de carga CA de entrada de CC, disipador de calor integrado con SSR, disponible con 10 A, 25 A, 40 A, 55 A.

marca:
PIDMaxWell
artículo no.:
FL-SSR
pago:
T.T, Credit card, Paypal
origen del producto:
Made in China
color:
Black with Epoxy resin
orden mínima:
1
Peso del Producto:
250g
tiempo de espera:
3-15 days depends on the order

consulta ahora

Relé de estado sólido de montaje en riel DIN de tipo delgado de CC a CA

-Características principales

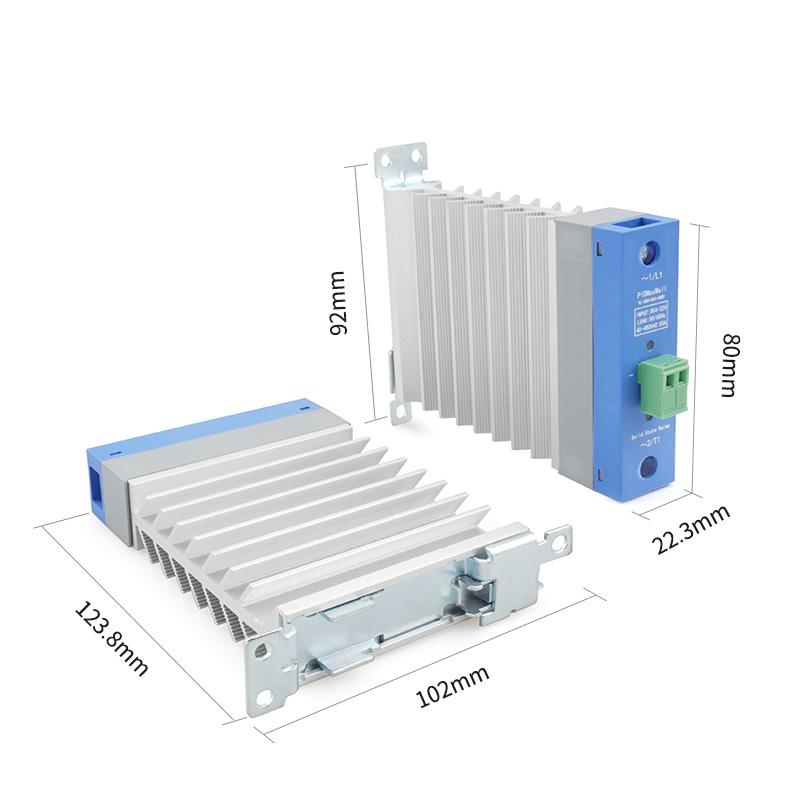

● Relé de estado sólido tipo delgado, 22,3 mm de ancho, disipador de calor integrado
● Entrada de 4-32 V CC, clasificación opcional de 10 A, 25 A, 40 A, 55 A
● Relé de estado sólido para montaje en riel DIN
● Carga de 480 V CA
● Indicador de funcionamiento LED
● Encapsulado en resina epoxi.
● OEM y marca privada disponibles a pedido
● Rigidez dieléctrica de 2500 V entre entrada y salida
● Disparador de cruce por cero
● Ideal para cargas resistivas como calentadores.

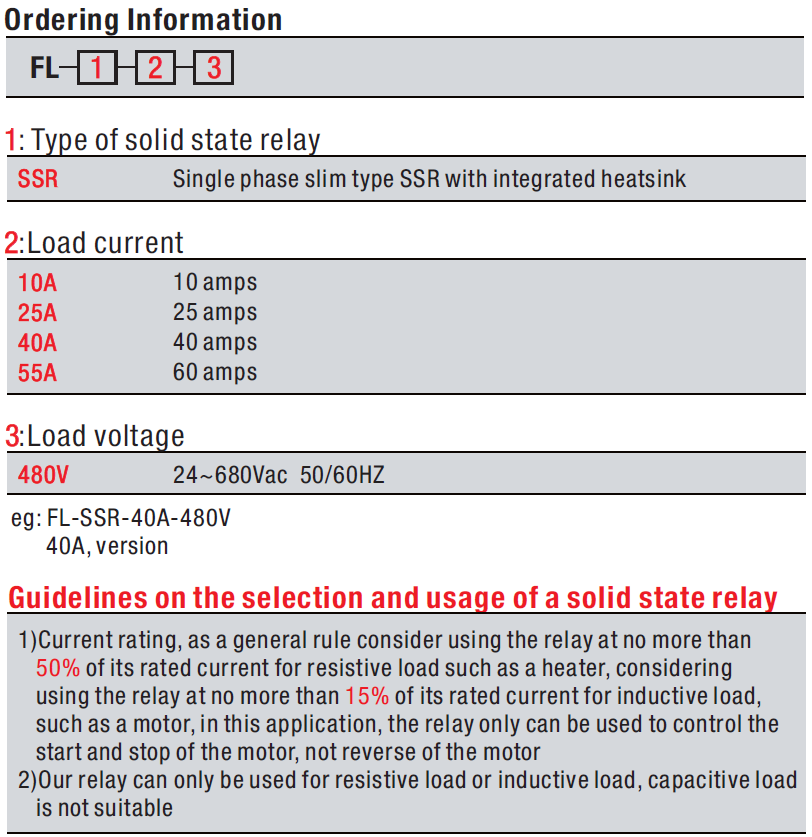

Haga clic en el siguiente enlace para descargar el catálogo y el manual del usuario.

Catálogo FL-SSR

¿Qué es un sistema de montaje en riel DIN?

El riel DIN es un riel metálico estándar que se utiliza para el montaje de diversos equipos de control industrial, como fuentes de alimentación, interruptores automáticos y controladores lógicos programables (PLC). El nombre "DIN" proviene del Instituto Alemán de Normalización (Deutsches Institut für Normung). El tipo más común es el riel de sombrero de copa (TS35) de 35 mm de ancho, conforme a la norma IEC/EN 60715. Este sistema permite montar módulos de diferentes fabricantes uno junto al otro de forma flexible, organizada y accesible.

¿Cuáles son las ventajas de utilizar un SSR de montaje en riel DIN?
Su principal ventaja es su modularidad y flexibilidad. Están diseñados para una fácil instalación y una organización ordenada dentro de los paneles de control industriales, lo que permite un montaje sencillo de diferentes dispositivos uno junto al otro. El diseño también suele facilitar el cableado y proporciona una buena protección física.
¿Qué especificaciones clave debo buscar?
Al seleccionar un SSR de montaje en riel DIN, debe prestar mucha atención a los siguientes parámetros, que normalmente se pueden encontrar en la hoja de datos del producto:
- Clasificación de corriente de carga: la corriente CA o CC máxima que la salida puede conmutar (por ejemplo, 10 A, 25 A, 60 A).
- Clasificación de voltaje de carga: el voltaje de la carga que se está controlando (por ejemplo, 48-600 V CA, 1-200 V CC).
- Voltaje de control: El voltaje requerido para activar el relé (por ejemplo, 4-32 V CC, 90-280 V CA/CC).
- Tipo de salida: Las salidas de CA a menudo son de "cruce por cero" para reducir la corriente de entrada, mientras que las salidas de CC son "aleatorias" o de "activación instantánea".
¿Hay alguna consideración especial de instalación?

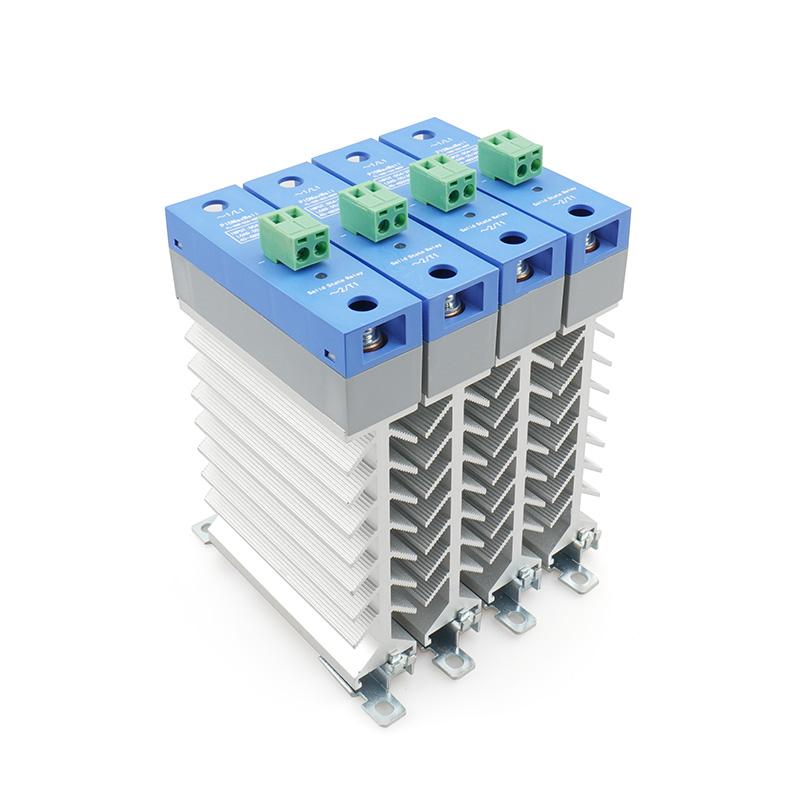

Sí, la gestión térmica es fundamental. La corriente nominal máxima suele depender de la temperatura ambiente y las condiciones de instalación. Por ejemplo, un relé puede tener una capacidad nominal de 35 A a 40 °C, pero este valor disminuye al aumentar la temperatura ambiente. Algunos modelos de mayor potencia incorporan un ventilador para facilitar la disipación del calor. Además, cuando se instalan varios relés muy juntos (con separación estrecha), su capacidad de conducción de corriente puede verse reducida, un factor conocido como "derating".
¿Cuáles son algunas aplicaciones típicas?
Los SSR de montaje en riel DIN son versátiles y se utilizan comúnmente en:
- Hornos y calentadores industriales
- Equipos de moldeo por inyección de plástico
- Control de motores (bombas, transportadores)
- Equipo de cocina profesional
- Sistemas de control de iluminación
- Sistemas HVAC&R
