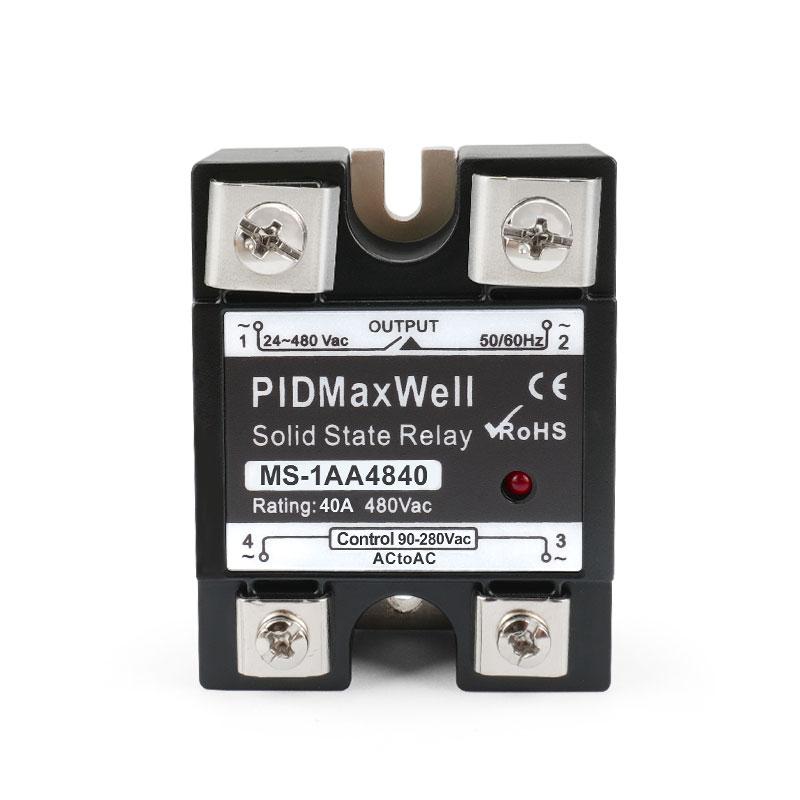

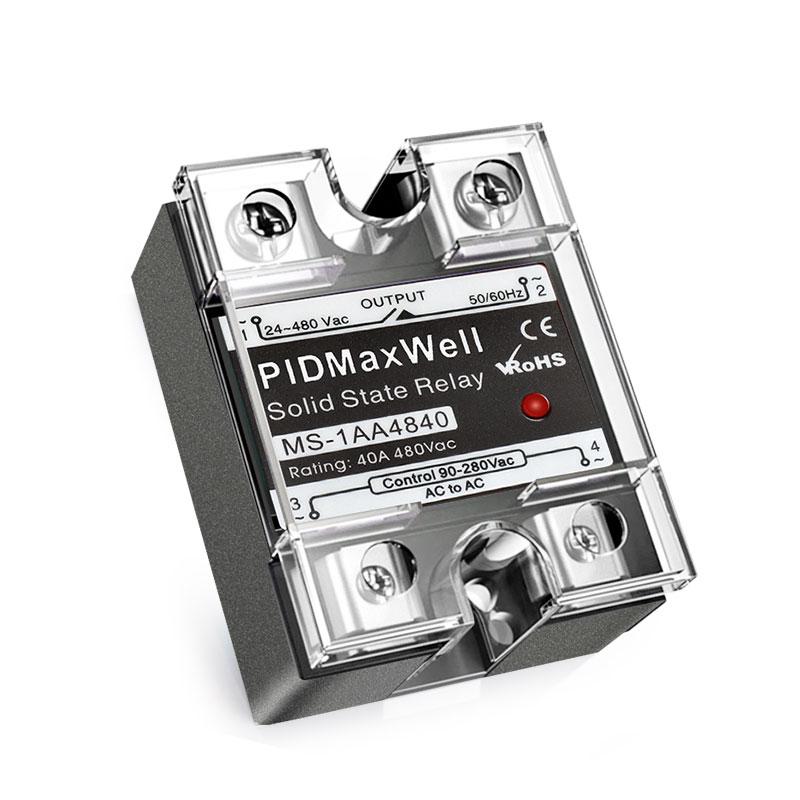

Relé de estado sólido (SSR) con entrada de CA y carga de CA

La serie Maxwell MS-1AA4840 es un relé monofásico de estado sólido CA a CA, robusto y de alta fiabilidad, diseñado para aplicaciones de control industrial exigentes. Con un amplio rango de entrada de control de 90 a 280 VCA y una capacidad de tensión de carga versátil de 24 a 480 VCA, este relé de montaje en panel garantiza una integración perfecta en diversos sistemas eléctricos que operan a 50/60 Hz. Incorpora tecnología avanzada de activación por cruce por cero y un amortiguador RC integrado en todos los rangos de amperaje, lo que proporciona una protección excepcional contra picos de tensión transitorios y garantiza un funcionamiento silencioso y de respuesta rápida. Alojado en una carcasa compacta de ABS ignífugo y completamente sellado con resina para un máximo aislamiento, la serie MS-1AA4840 garantiza un rendimiento duradero en entornos adversos. Con opciones de corriente de carga de 10 A a 120 A, es la solución ideal para un control preciso en sistemas de calefacción, maquinaria de plásticos, climatización y diversos procesos industriales automatizados. Todos los modelos cumplen con las normas CE, CCC y RoHS.

marca:
PIDMaxWell
artículo no.:
MS-1AA48
pago:
T.T, Credit Card, Paypal etc, to be negotiate
precio de mercado:
$10
precio:
$5
origen del producto:
Made in China
color:
black
orden mínima:
10 PCS
Peso del Producto:
0.1kg
tiempo de espera:
14 days after payment confirmed

consulta ahora

Características principales

Amplio rango de voltaje	Entrada de control de 90–280 VCA y tensión de carga de 24–480 VCA, compatible con sistemas de 110 V/220 V/380 V/480 V.
Disparador de cruce por cero	Los interruptores se activan en el punto de cruce por cero de la forma de onda de CA, minimizando el ruido eléctrico y las interferencias electromagnéticas.
Amortiguador RC integrado	El circuito amortiguador RC integrado, aplicable a todos los niveles de amperaje, suprime las fluctuaciones de tensión y protege la carga.
Componentes de conmutación de alta calidad	Utiliza un TRIAC de alta calidad para los modelos de 10A a 40A; configuración SCR en serie para 60A y superiores.
Máximo aislamiento	Unidades completamente selladas con resina; rigidez dieléctrica ≥3500 Vrms (entrada/salida) para un aislamiento superior.

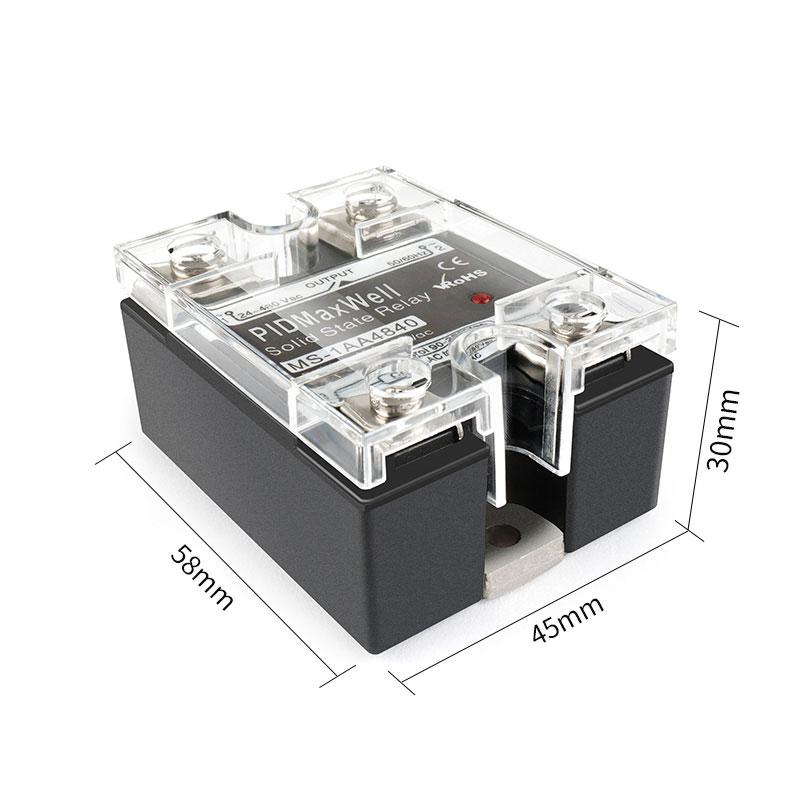

Factor de forma compacto y estandarizado	Todos los modelos comparten las mismas dimensiones físicas (45,7 mm × 20,5 mm × 58,4 mm) para simplificar el diseño del panel.
Indicador de proceso LED	El LED integrado proporciona confirmación visual en tiempo real del estado de funcionamiento del relé.
Seguridad y cumplimiento	Carcasa de ABS ignífugo; certificada según las normas CE, CCC y RoHS.

Especificaciones técnicas

Parámetro	Valor
Voltaje de control	90~280 VCA
Voltaje de carga	24~480 VCA (50/60 Hz)
Opciones de carga actual	10A / 25A / 40A / 60A / 80A / 100A / 120A
Voltaje mínimo de encendido	90 V CA
Tensión mínima de desconexión	10 V CA
Corriente de entrada máxima	10 mA
Tiempo máximo de encendido	40 ms
Tiempo máximo de apagado	40 ms
Corriente de fuga máxima fuera de estado	5 mA (a la tensión nominal)
Caída de tensión máxima en estado activo	1,6 Vrms (a la corriente nominal)
dv/dt mínimo fuera de estado	500 V/μs (a la tensión nominal máxima)
Rigidez dieléctrica (entrada/salida)	≥ 3500 Vrms
Rigidez dieléctrica (E/S/Base)	≥ 2500 Vrms
Sobretensión transitoria	1200 Vpk
Temperatura de funcionamiento	-30°C a +75°C (35~85% HR)
Temperatura de almacenamiento	-30°C a +95°C
Peso	0,1 kg
Material de vivienda	ABS ignífugo
Dimensiones (Ancho × Profundidad × Alto)	45,7 mm × 20,5 mm × 58,4 mm
Certificaciones	CE, CCC, RoHS

Segmento de código	Descripción	Opciones / Valor
EM	Nombre de la serie	Relé de estado sólido Maxwell
1	Tipo relé	Relé monofásico de estado sólido
Automóvil club británico	Configuración de entrada	Entrada de CA, rango 90~280 VCA
48	Voltaje de carga	24~480 VCA (50/60 Hz)
[Amperios de carga]	Corriente de carga	10 / 25 / 40 / 60 / 80 / 100 / 120 (Amperios)

Haga clic en el siguiente enlace para descargar el catálogo y el manual de usuario. MS-AA4840

Catálogo MS-1AA4840

El relé de estado sólido de la serie MS-1AA4840 está diseñado para ofrecer versatilidad y fiabilidad en una amplia gama de aplicaciones industriales y comerciales. Su disparador de cruce por cero y su amortiguador RC integrado lo hacen excepcionalmente adecuado para controlar cargas resistivas e inductivas sin generar ruido eléctrico. La entrada de control de 90–280 VCA permite la conexión directa a circuitos de control de tensión de red estándar, simplificando el diseño del sistema y reduciendo la necesidad de acondicionamiento de señal adicional. Entre sus aplicaciones comunes se incluyen la regulación precisa de la temperatura en cámaras de alta y baja temperatura, calentadores industriales e incubadoras. También se utiliza ampliamente en maquinaria para plásticos, máquinas de engrase y sistemas HVAC para una conmutación de potencia eficiente. Además, su diseño robusto garantiza un funcionamiento fiable en sistemas de iluminación de control de ascensores, controladores de fuentes y otros sistemas automatizados que requieren una conmutación de potencia de CA frecuente y fiable.

Calentadores industriales y cámaras de ensayo de alta y baja temperatura.
Maquinaria para moldeo por inyección y extrusión de plástico
Sistemas de climatización y control del aire acondicionado
Máquinas de incubación y control de temperatura en el laboratorio
Engrase de máquinas y control del sistema de lubricación
Sistemas de control de ascensores, iluminación y escaleras mecánicas
Controladores de fuentes y automatización de elementos acuáticos
Conmutación de alimentación de CA de uso general en la automatización industrial.
