SSR de entrada de CC y carga de CA estilo Omron

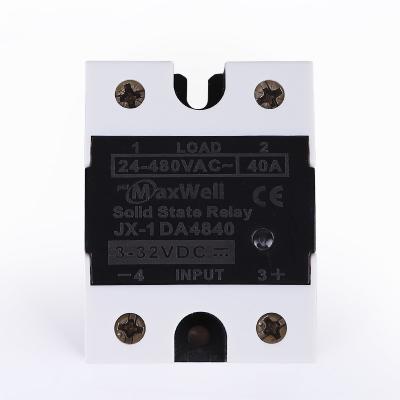

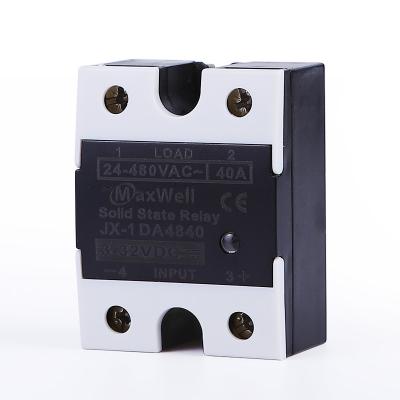

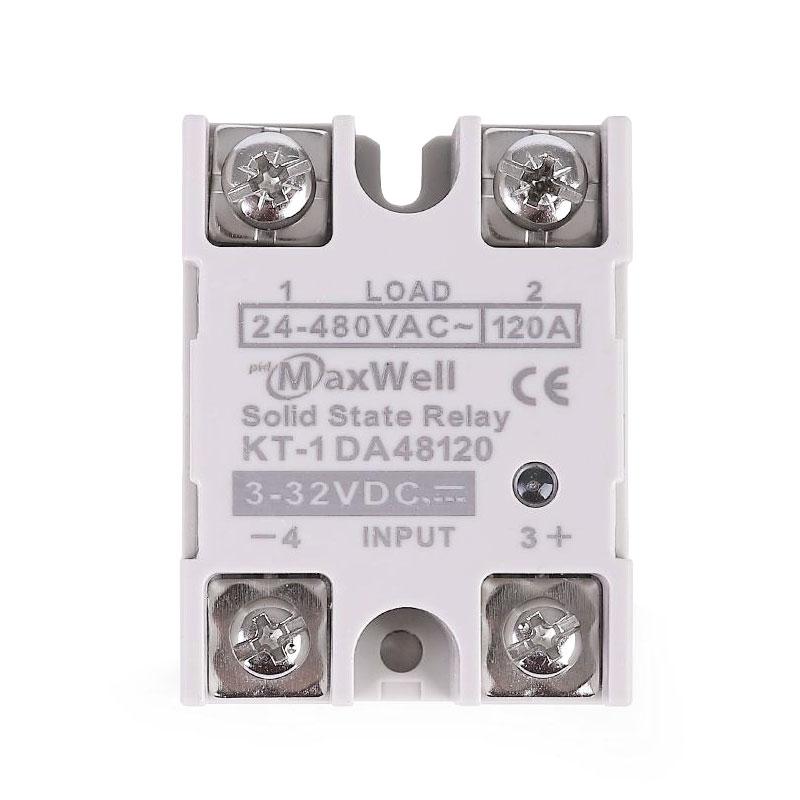

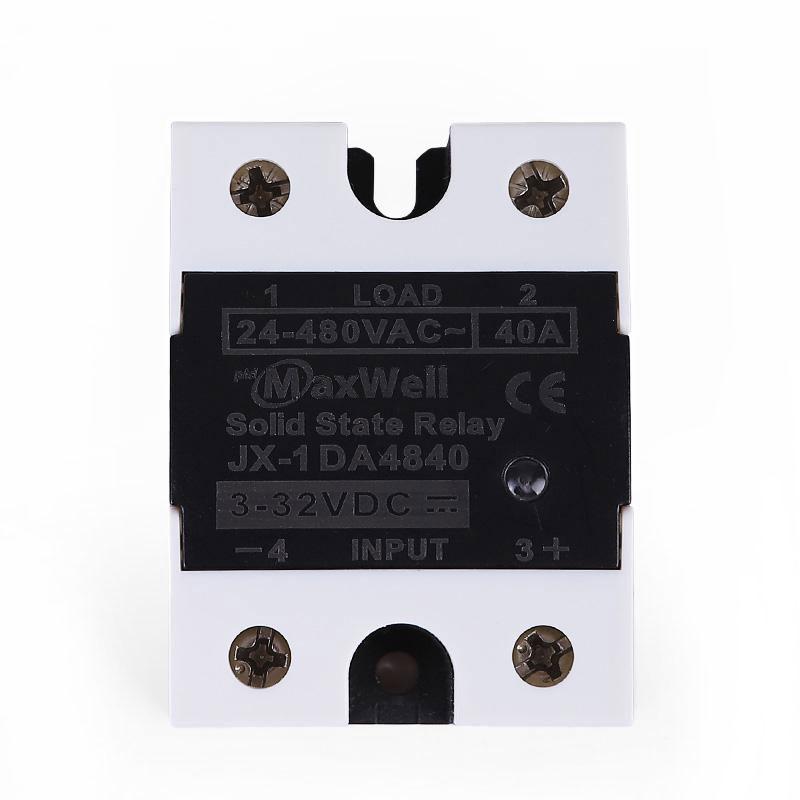

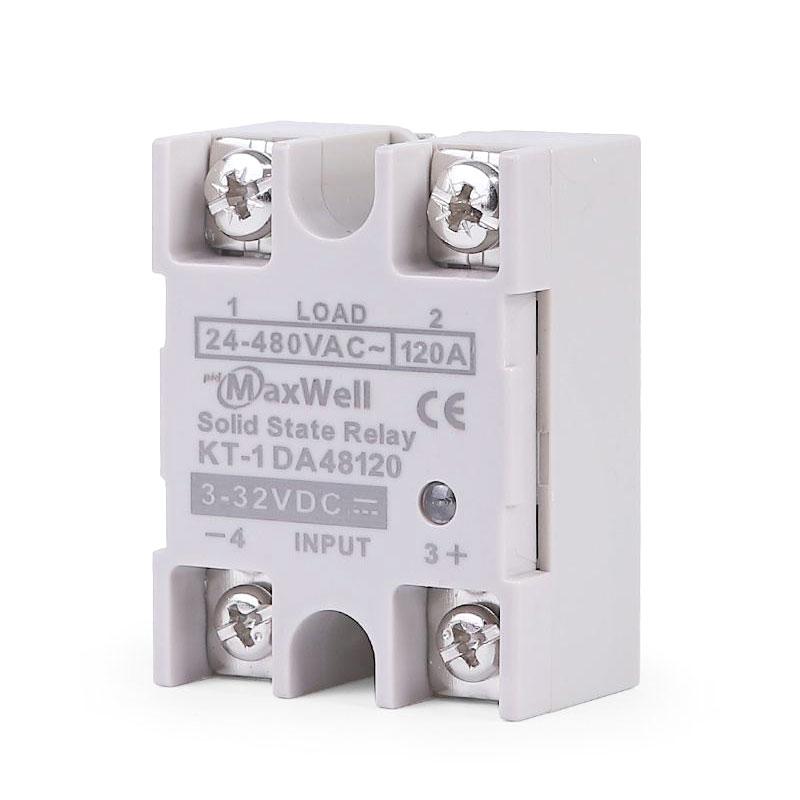

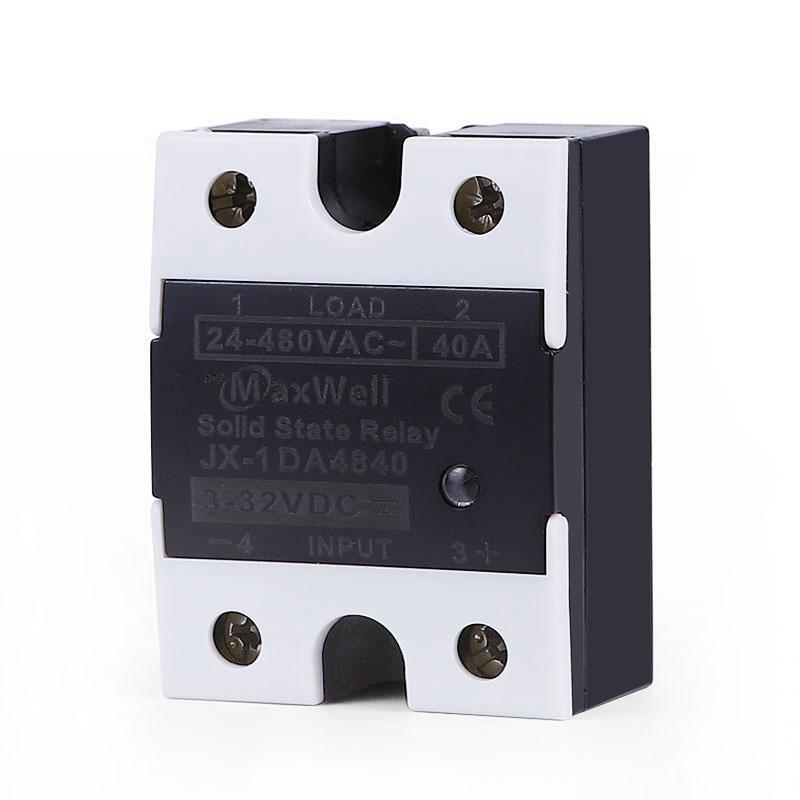

Los relés JX-1DA48 (con carcasa negra abatible) y KT-1DA48 (con carcasa gris) son relés de estado sólido de CA monofásicos controlados por CC, diseñados como alternativas económicas y de fácil instalación a los relés de estado sólido Omron G3NA. Ambas variantes comparten las mismas especificaciones eléctricas y el mismo tamaño compacto, diferenciándose únicamente en el estilo y el color de la carcasa.

Estos relés, que admiten una tensión de control de CC de 3,2 a 32 VCC, son directamente compatibles con las salidas de transistores de PLC, las E/S de microcontroladores y las señales de control de CC industriales estándar. La carga de CA admite de 24 a 480 VCA a 50/60 Hz, cubriendo sistemas de 110 V, 220 V, 380 V y 480 V en todo el mundo. Están disponibles con corrientes de carga de 10 A, 25 A y 40 A, y las tres comparten las mismas dimensiones físicas para facilitar su intercambio.

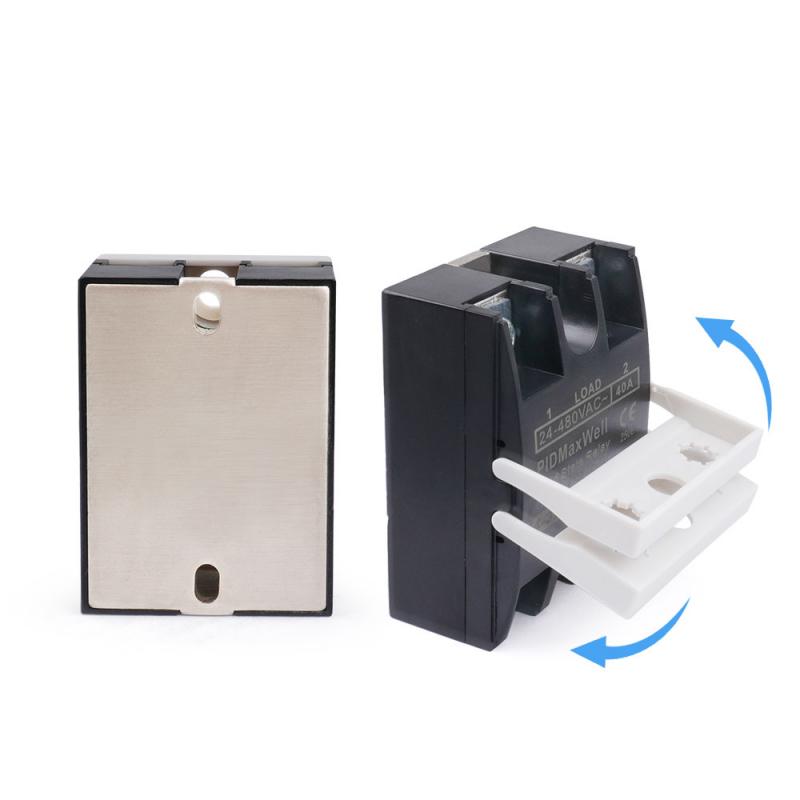

La tecnología de activación por cruce por cero garantiza que la conmutación se produzca en el punto de cruce por cero natural de la forma de onda de CA, minimizando las interferencias electromagnéticas y prolongando la vida útil de la carga. Se incorpora un circuito amortiguador RC integrado en las tres corrientes nominales, proporcionando protección adicional contra transitorios de tensión sin necesidad de componentes externos. Los modelos de 10 A, 25 A y 40 A utilizan una etapa de salida TRIAC, que ofrece una conmutación bidireccional fiable. Un indicador LED de estado proporciona confirmación visual instantánea de la activación del relé. La carcasa para montaje en panel incluye una cubierta protectora (JX-1DA48) para una mayor protección de los terminales. Se ofrece impresión láser de marca privada y logotipo personalizado bajo pedido.
