Relé de estado sólido para máquina de café espresso

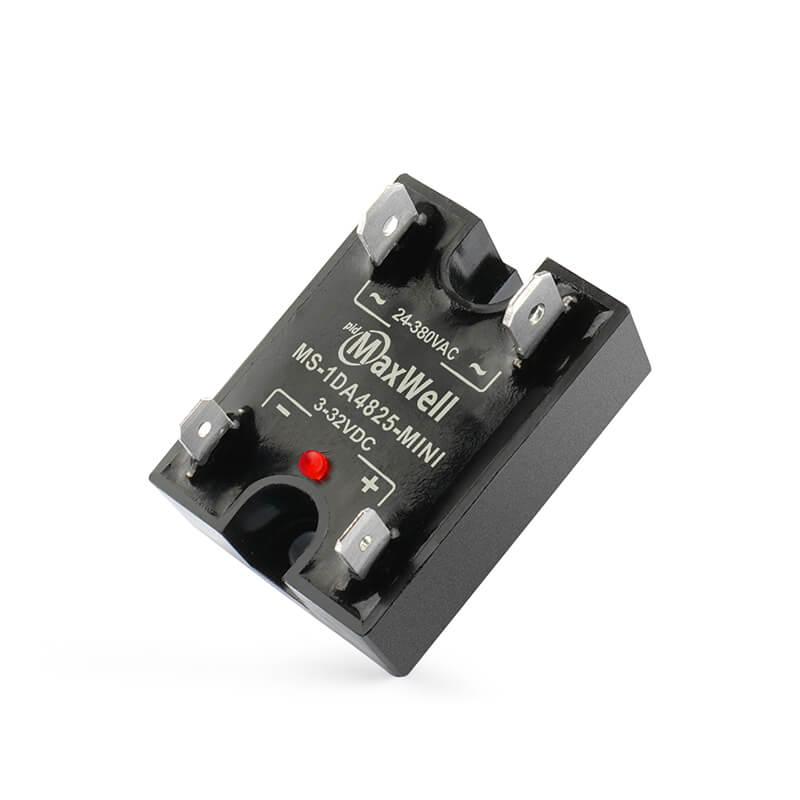

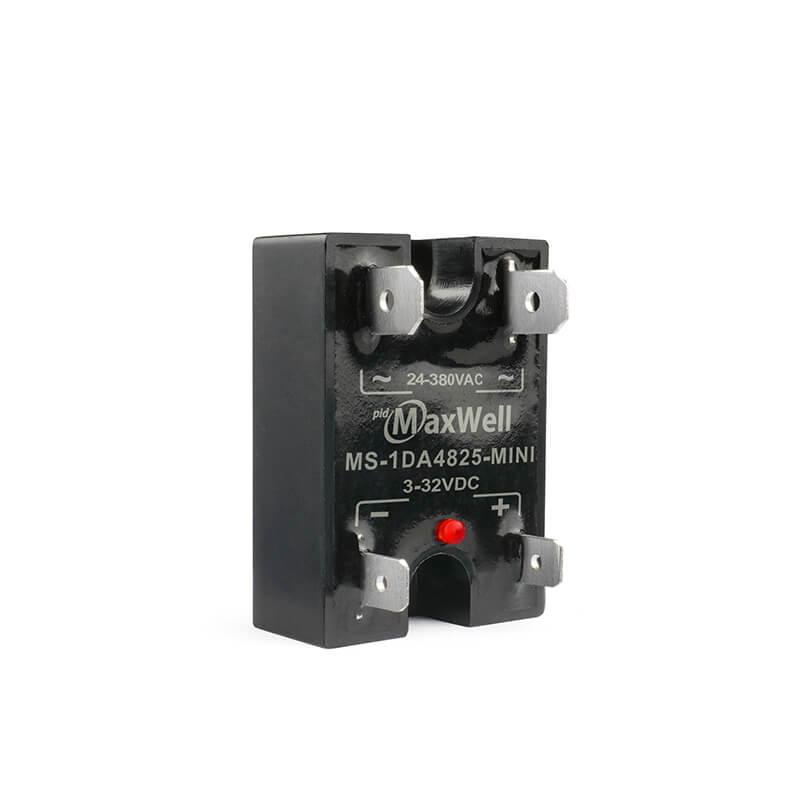

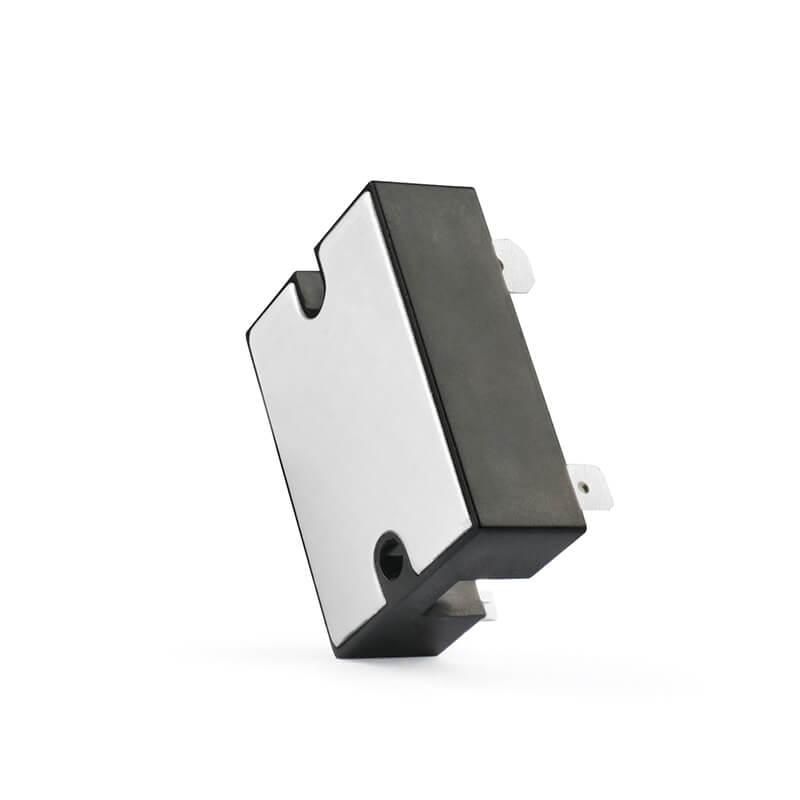

El MS-1DA4825-MINI es un relé de estado sólido (SSR) de montaje en panel con salida de CA. Su entrada es de 4-20 mA, soporta una carga de 25 amperios a 480 V CA y cuenta con una rigidez dieléctrica de 2500 V entre la entrada y la salida. Este mini SSR está encapsulado en resina epoxi y es ideal para cafeteras y máquinas de espresso. Su instalación es sencilla gracias a su diseño con terminales de fijación.

marca:
PIDMaxWell
artículo no.:
MS-1DA4825-MINI
pago:
T.T, Credit card, Paypal
origen del producto:
Made in China
color:
Black with Epoxy resin
orden mínima:
1
Peso del Producto:
250g
tiempo de espera:
3-15 days depends on the order

consulta ahora

Relé de estado sólido de un solo canal de tamaño mini para montaje en panel para máquina de café espresso.

-Características principales

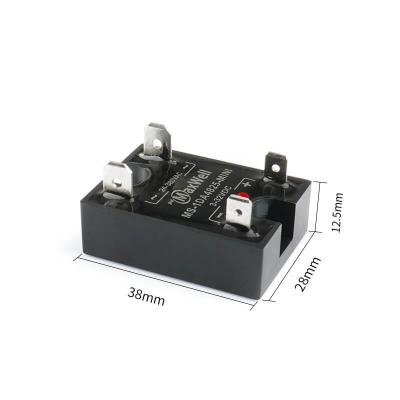

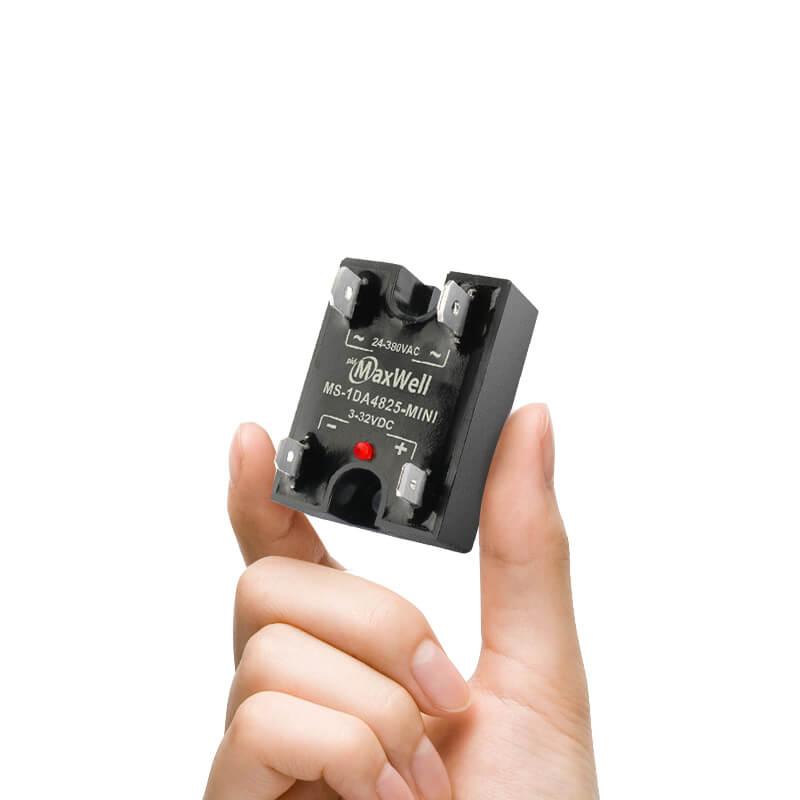

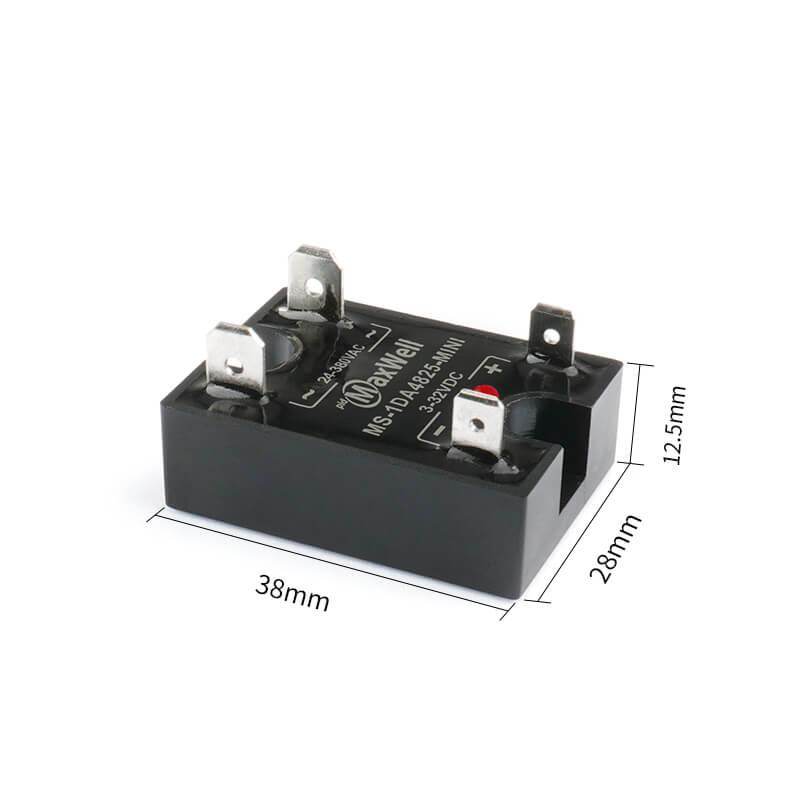

● Mini relé de estado sólido, diseñado específicamente para espacios reducidos dentro de la cafetera.
● Entrada de 4-32 V CC y carga de 25 amperios a 480 V CA.
● Reemplazo directo para KS53, KS15
● Diseño de conector rápido, diseño de terminal de fijación
● Indicador LED de funcionamiento
● Encapsulado en resina epoxi.
● Fabricación OEM y marca privada disponibles bajo petición.
● Rigidez dieléctrica de 2500 V entre entrada y salida
● Disparador de cruce por cero, ideal para que su máquina de espresso logre un control de temperatura óptimo.
● Se utiliza principalmente en equipos como los de caucho y plástico, electrodomésticos de cocina comerciales, dispensadores de agua caliente instantánea y máquinas de café.

Haz clic en el siguiente enlace para descargar el catálogo y el manual de usuario.

Catálogo MS-1DA4825-MINI

¿Qué función cumple un relé de estado sólido en una cafetera?
En las cafeteras, los relés de estado sólido (SSR) se utilizan para el control del calentamiento del agua y el control del motor de los molinillos y las bombas. En las máquinas expendedoras de bebidas calientes, los SSR se utilizan para controlar las resistencias calefactoras.

¿Cuáles son las señales típicas de que es necesario reemplazar un relé de estado sólido (SSR) en una cafetera espresso?
Si la máquina no calienta ni funciona en absoluto, y se ha descartado el problema del elemento calefactor, entonces el lugar correcto para revisar sería el relé de estado sólido (SSR).

Sustitución del SSR

Si su cafetera espresso no calienta, es posible que sea necesario reemplazar el relé de estado sólido.

Lo que necesitarás:

- Destornillador hexagonal de 2,5 mm
- Destornillador hexagonal de 3 mm
- SSR de repuesto

Para empezar, asegúrese de que su máquina esté apagada, completamente fría y desenchufada. A continuación, retire los paneles.

Una vez retirados los paneles, podrá encontrar el relé en el lado derecho de la máquina, justo encima del ordenador (rodeado en rojo).

Ahora que hemos localizado el relé de estado sólido (SSR), deberá desenroscarlo del soporte con un destornillador hexagonal de 2,5 mm. Puede resultarle útil desconectar temporalmente la resistencia para tener mejor acceso.
anne_p_ssr_wire_locations

Una vez retirados, anote dónde está conectado cada cable y transfiera los cables uno por uno a el nuevo SSR Si lo olvidas, siempre puedes consultar las imágenes anteriores para ver la orientación correcta de las conexiones eléctricas.

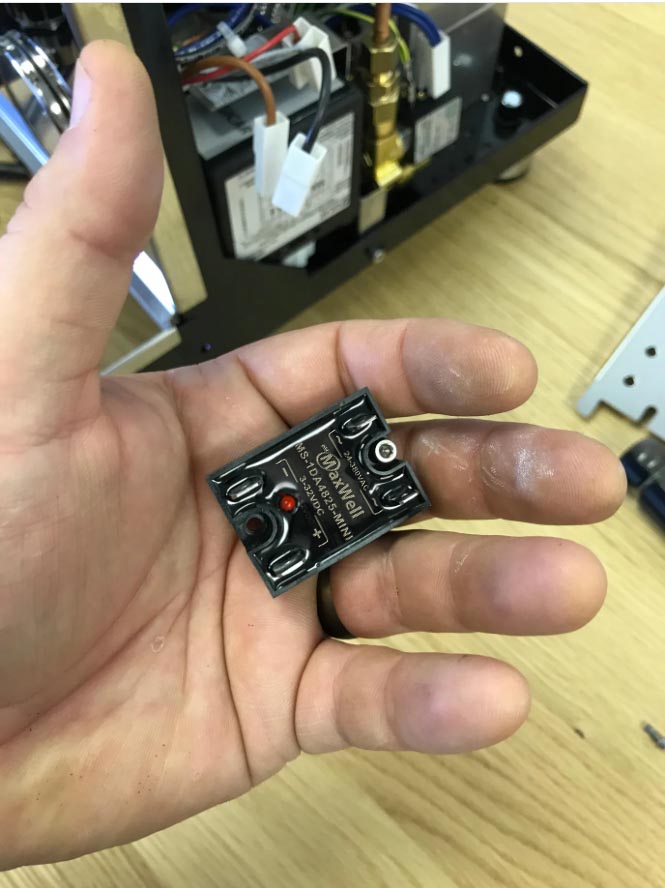

Enrosque el nuevo relé de estado sólido (y la resistencia si la desconectó) y vuelva a enchufar la máquina para comenzar las pruebas. Asegúrese de probar completamente la función de calefacción de la máquina antes de volver a colocar los paneles.

Una vez que hayas confirmado que el LED rojo del SSR se ha encendido y que la máquina ha vuelto a calentar, vuelve a colocar los paneles y ¡disfruta de tu café!
