¿Cómo puede un controlador de temperatura Modbus TCP/IP RS-485 integrarse en un sistema de gestión energética (EMS) en la industria solar?

El EMS (sistema de gestión de energía) es el cerebro de los sistemas solares domésticos. Cuando la energía solar genera un exceso de energía y es necesario optimizar su aprovechamiento, una de las soluciones sería dirigirla al calentador de agua. A continuación, se explica cómo un controlador PID se integra y mejora un sistema EMS solar.

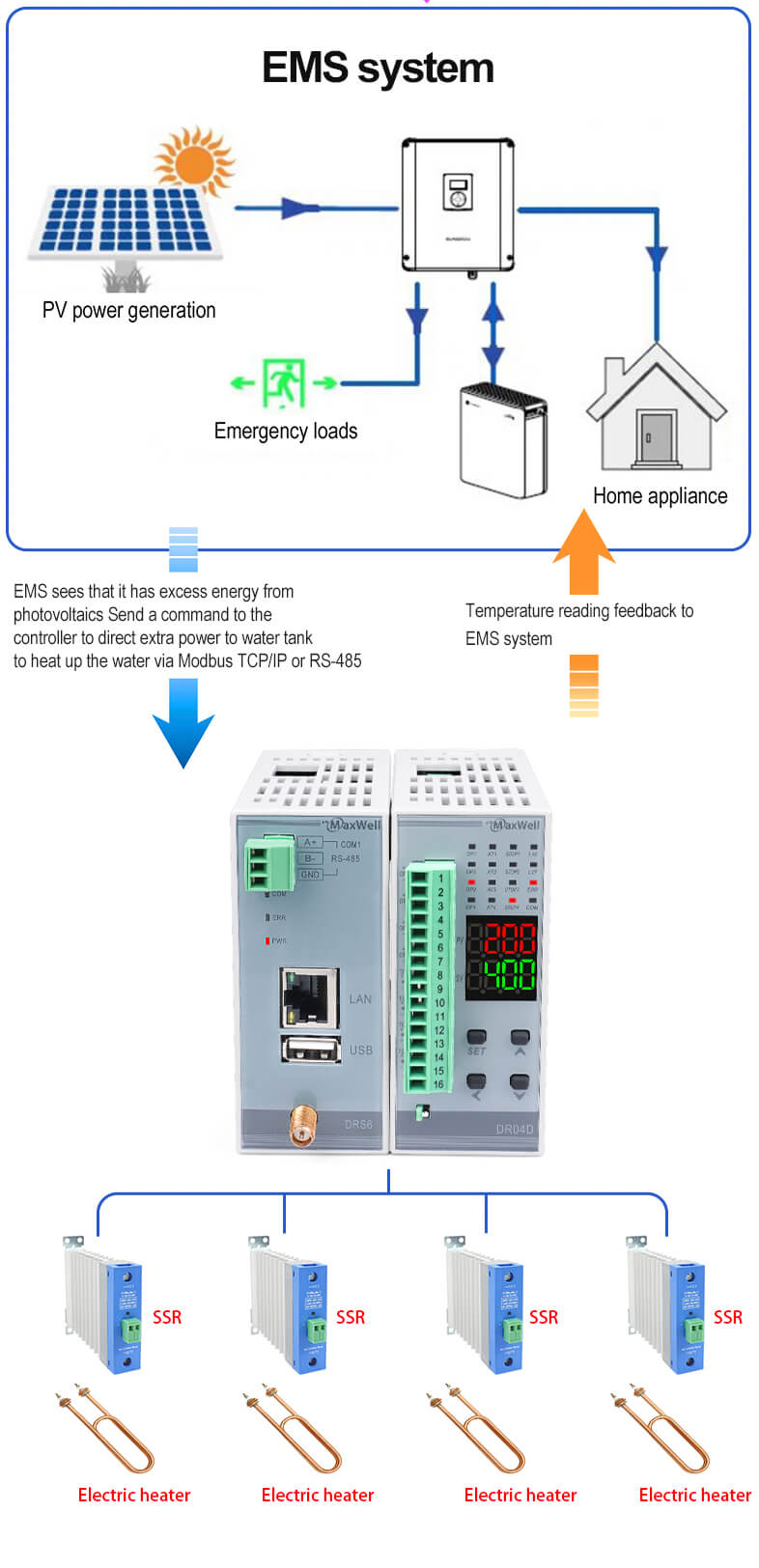

Básicamente, cuando EMS detecta energía adicional, le dará un comando al controlador de temperatura a través de Modbus TCP/IP y calentará el agua.

• Control basado en PID: EMS → Punto de ajuste de temperatura (°C) → Controlador PID (como regulador inteligente) → Calentador

El controlador PID ya no es simplemente una válvula de potencia tonta; se convierte en un agente inteligente y autónomo que gestiona un proceso térmico, en el que el EMS actúa como un supervisor que optimiza los objetivos del agente en función de la disponibilidad solar.

Cómo interactúan el EMS y el controlador PID: Estrategias clave

El EMS eleva el controlador PID de un dispositivo independiente a un componente de sistema optimizado y consciente de la red.

1. Ajuste dinámico del punto de ajuste (estrategia más común)

• Escenario: El EMS pronostica una alta producción fotovoltaica durante las próximas 4 horas.

• Acción: El EMS eleva el punto de ajuste PID en la caldera principal de 55 °C a 65 °C (o el límite máximo seguro).

• Resultado: El controlador PID ahora trabaja con mayor intensidad para alcanzar este nuevo objetivo más alto. Requiere más energía, con mayor frecuencia, coincidiendo precisamente con el excedente solar. Cuando la energía fotovoltaica disminuye, el EMS reduce el punto de ajuste para conservar el calor almacenado.

2. Activación del modo PV-Boost/"ECO"

• Escenario: El EMS detecta en tiempo real un exceso de energía fotovoltaica (>1 kW de exportación).

• Acción: El EMS escribe un comando digital en el controlador PID para habilitar un modo especial "PV-Boost".

• Lógica del controlador: En este modo, la salida del PID se limita al exceso de potencia disponible (calculado por el EMS o un medidor de potencia interno). El PID sigue regulando, pero su demanda de potencia se limita al excedente, lo que evita la importación de energía a la red.

3. Desconexión de carga y compatibilidad con la frecuencia de la red (avanzado)

• Escenario: la frecuencia de la red disminuye (alta demanda) o el consumo total de energía del sitio se acerca a su límite de red.

• Acción: EMS envía un comando para deshabilitar temporalmente la salida del controlador PID o limitar severamente su potencia de salida máxima.

• Resultado: La carga térmica se libera en segundos, lo que contribuye a la estabilidad de la red o evita cargos por picos de demanda. El proceso PID se pausa y se reanuda cuando se permite, con una caída mínima de temperatura gracias a la masa térmica del sistema.

4. Optimización del tiempo de uso (TOU)

• Escenario: Los precios de la electricidad se dispararán entre las 5 p. m. y las 8 p. m.

• Acción: EMS ordena al PID garantizar que la caldera alcance su temperatura máxima permitida a las 4:45 p. m. utilizando energía solar barata o energía fuera de horas pico.

• Resultado: entre las 17 y las 20 h se puede apagar por completo el calentador y utilizar el agua caliente almacenada, evitando así el costoso consumo de electricidad de la red.

Ventajas de utilizar un controlador PID en un EMS solar

1. Estabilidad y calidad del proceso: PID garantiza temperaturas precisas y estables que son fundamentales para los procesos industriales (por ejemplo, limpieza con energía solar, pasteurización, reacciones químicas) o la comodidad doméstica (sin quemaduras).

2. Operación autónoma: El PID gestiona todos los ajustes complejos en tiempo real para contrarrestar perturbaciones (p. ej., entrada de agua fría, pérdida de temperatura ambiente). El EMS solo necesita intervenir periódicamente para ajustar los objetivos.

3. Aprovecha la masa térmica: el PID, guiado por el EMS, puede "cargar" de manera inteligente el almacenamiento térmico (tanque de agua, reserva) cuando la energía es barata/abundante y "dejarlo funcionar" cuando no lo es.

4. Integración de seguridad: los límites alto/bajo integrados, la detección de rotura del sensor y los relés de alarma proporcionan una capa de seguridad sólida de la que carece un regulador de potencia simple.

5. Gestión multizona: un único PID multicanal puede gestionar diferentes zonas (por ejemplo, caldera de ACS, acumulador de calefacción, piscina) con diferentes puntos de ajuste y prioridades, todos coordinados por el EMS.

Resumen: La división del trabajo

• EMS es el estratega: responde "¿Cuándo?" y "¿Cuánto?" en función de la economía energética y las condiciones de la red.

  • "Tenemos energía solar adicional durante 3 horas: calentemos el tanque al máximo".

  • "Los precios de la red están altos ahora: deje de calentar inmediatamente."

• El controlador PID es el táctico: responde "¿Cómo?" para lograr el objetivo térmico de manera eficiente y segura.

  • "Para alcanzar los 65 °C, aplicaré toda la potencia ahora y luego la reduciré gradualmente hasta el 30 % a medida que nos acerquemos al punto de ajuste para evitar sobrepasarlo".

  • "Se acaba de producir una gran extracción de agua fría. Aumentaré la potencia de salida en un 15% para compensar".

Conclusión

En la industria solar, la integración de un controlador de temperatura PID con un EMS crea un potente sistema de optimización de dos capas. Combina la inteligencia de red y económica con un control preciso de procesos. Esto es esencial para aplicaciones que van más allá de la simple desviación, como:

• Plantas solares térmicas con almacenamiento.

• Procesos de calefacción/refrigeración industriales alimentados con energía fotovoltaica.

• Sistemas solares térmicos residenciales/comerciales avanzados.

• Optimización de la producción combinada de calor y electricidad (CHP).

El EMS guía los objetivos del controlador PID, convirtiendo un bucle de temperatura estándar en un activo dinámico que responde a la red y maximiza el autoconsumo, minimiza los costos e incluso puede proporcionar servicios de red.
