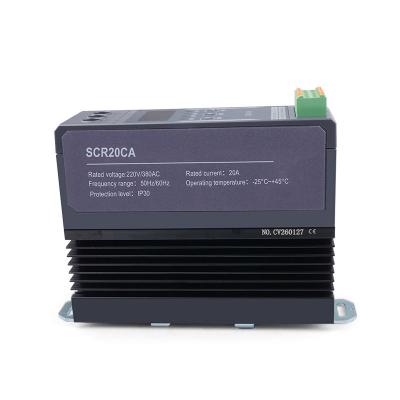

Controlador de potencia de CA monofásica

Control de bucle cerrado multimodo

Cambie sin problemas entre los modos de voltaje constante, corriente constante y potencia constante para adaptarse a los diversos requisitos de carga; todo ello configurable a través del panel digital.

Muestreo RMS verdadero

El sistema de muestreo de voltaje y corriente totalmente aislado garantiza una medición RMS real de alta precisión con un aislamiento seguro entre los circuitos de control y de potencia.

Interfaz digital avanzada

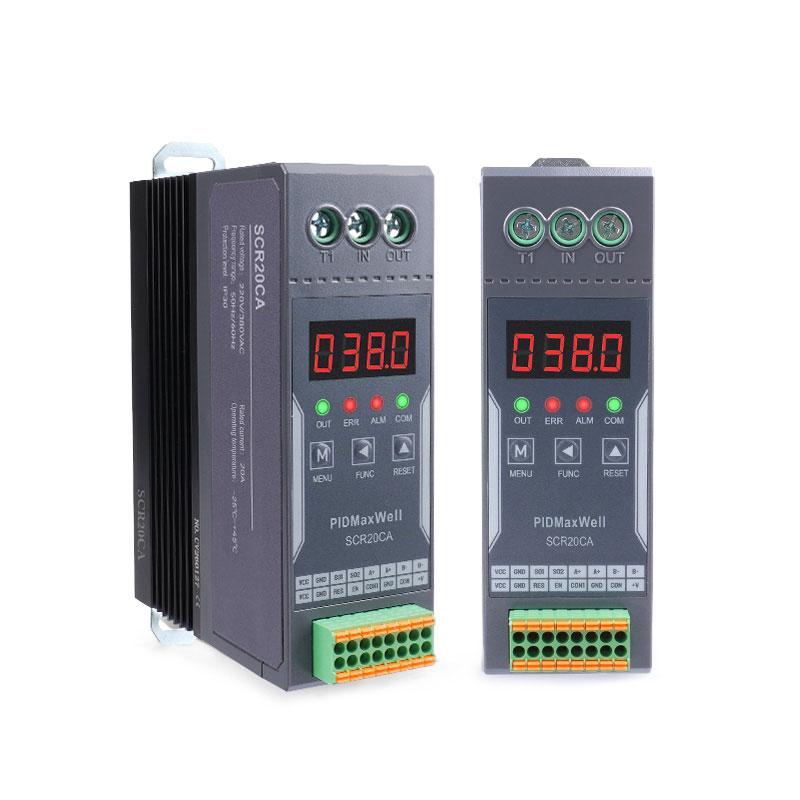

El panel digital intuitivo muestra en tiempo real la tensión de salida (V), la corriente (A), la potencia (kW) y el número de estación RS-485; todos los parámetros son fáciles de visualizar y modificar.

Protección integral multicapa

Incorpora protección contra sobretensión (E017), sobrecorriente (E018) y sobrecalentamiento (umbral de 95 °C), además de detección de circuito abierto de carga y monitorización de la pérdida de entrada de CA.

Comunicación RS-485 Modbus RTU

El protocolo estándar RS-485 Modbus RTU (hasta 115200 baudios, direcciones 1-247) permite la monitorización remota, el registro de datos y la integración perfecta con PLC/SCADA.

Gestión térmica integrada

El controlador y el disipador de calor están combinados en una única unidad compacta; la variante SCR20CA-S añade un ventilador de refrigeración configurable para aplicaciones exigentes de alto ciclo de trabajo.

Instalación flexible

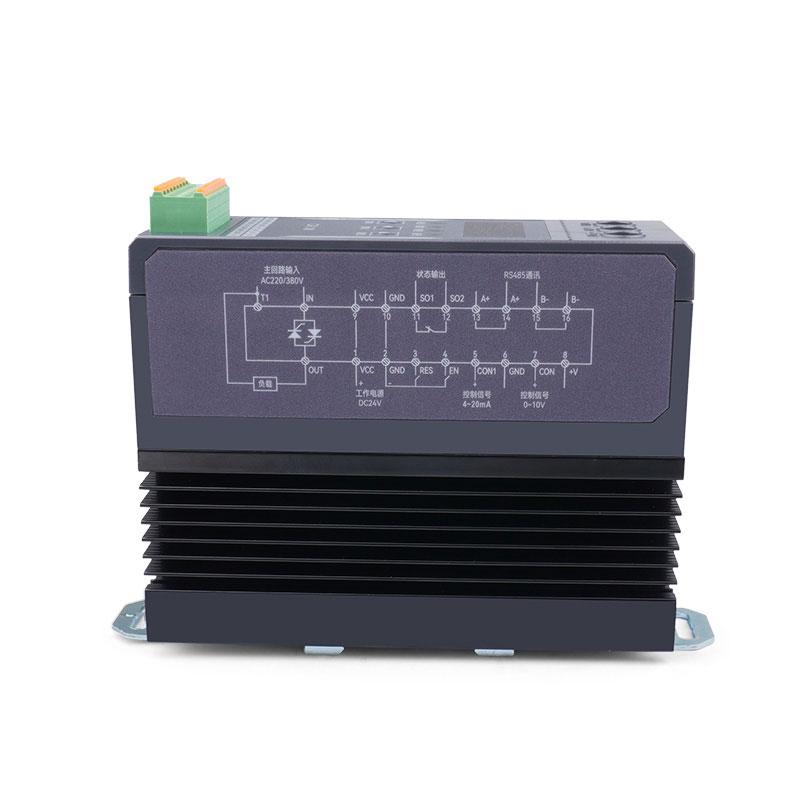

Los terminales de control enchufables con resorte facilitan el cableado rápido y la sustitución de equipos; admite montaje en riel DIN y con tornillos para una integración versátil en el panel.

Bucles de control PID independientes

Tres bucles de control PID independientes (tensión, corriente y potencia) con parámetros P, I y D ajustables individualmente para un rendimiento preciso y estable en bucle cerrado.

Voltaje de entrada del circuito principal

CA 220V / 380V (Seleccionable mediante el parámetro F033)

Corriente de salida

40A (Nominal)

Fuente de alimentación en funcionamiento

24 V CC, potencia ≤ 3 W

Señales de control

Analógico de 0-10 V (puerto CON) / Analógico de 4-20 mA (puerto CON1) — Conmutable

Modos de trabajo

Modo 0: Voltaje constante | Modo 1: Corriente constante | Modo 2: Potencia constante | Modo 3: Lazo abierto

Frecuencia de funcionamiento

Adaptativo de 50/60 Hz

Asimetría de la tensión de salida

< 2%

Inestabilidad de voltaje

< 0,5%

Voltaje máximo de resistencia

≥ 1400 V (en sentido directo e inverso)

di/dt

100 A/μS

dv/dt

500 V/μS

Método de muestreo

Valor eficaz real (muestreo de voltaje y corriente totalmente aislado)

Protocolo de comunicación

RS-485 Modbus RTU

Opciones de tasa Baud

4800 / 9600 / 19200 / 38400 / 115200 (Valor predeterminado: 115200)

Rango de direcciones RS-485

1 – 247 (Valor predeterminado: 1)

Protección contra sobretensiones

250 V (con entrada de 220 V) / 450 V (con entrada de 380 V)

Protección contra sobrecorriente

Valor predeterminado: 64,82 A (Máximo: 64,82 A)

Umbral de alarma de sobrecalentamiento

95 °C (predeterminado); Borrado automático a 60 °C; Salida no desactivada

Temperatura ambiente de funcionamiento

-25°C a +45°C

Método de montaje

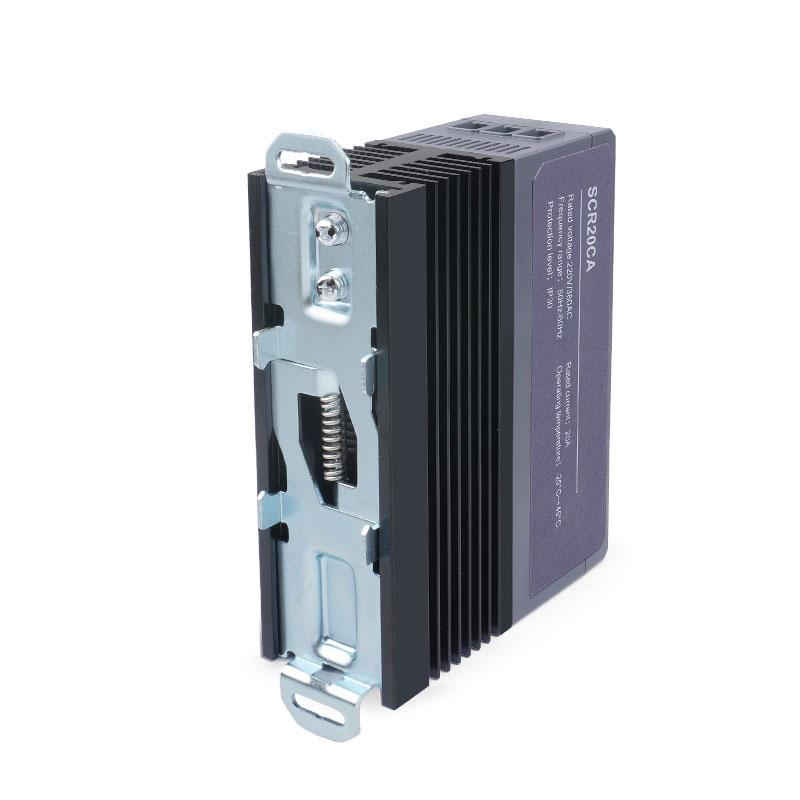

Montaje en carril DIN o mediante tornillos.

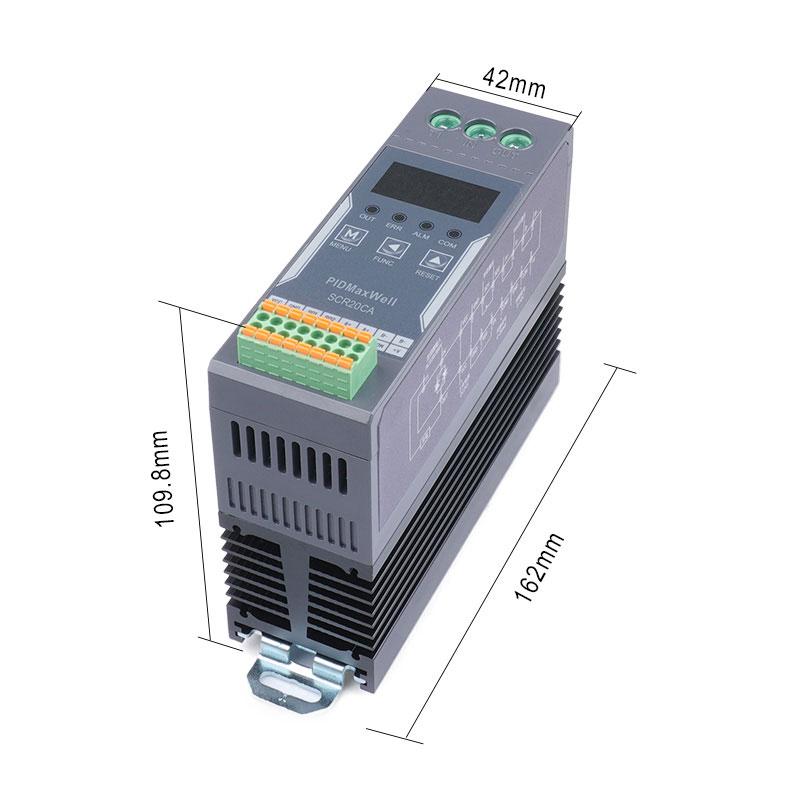

Dimensiones (Ancho × Alto × Profundidad) — con ventilador

109,8 mm × 162 mm × 51,6 mm

Dimensiones (ancho × alto) — sin ventilador

42 mm × 148,4 mm
