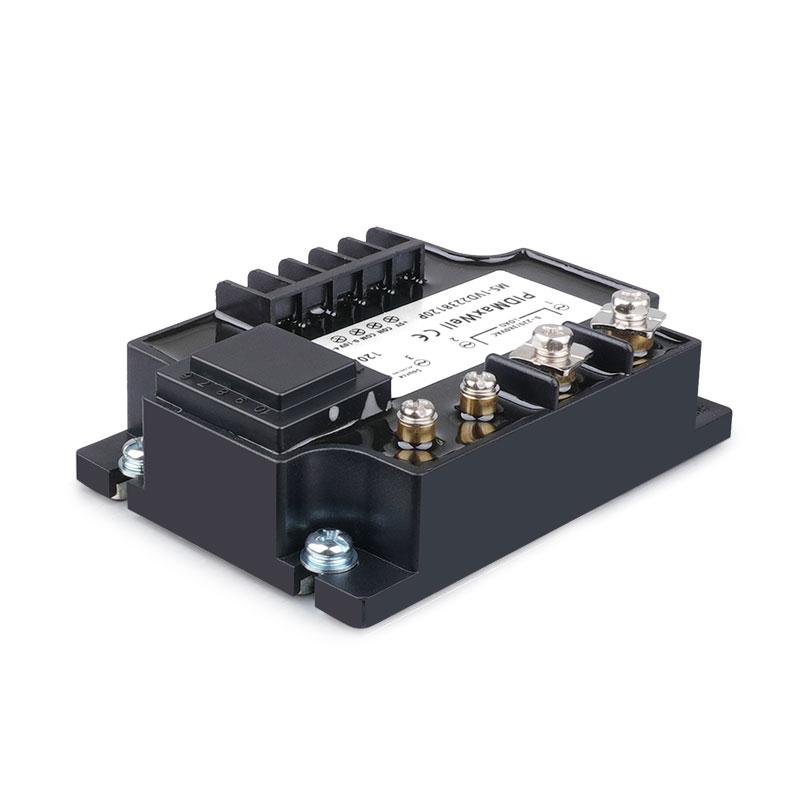

SCR monofásico aislado, rentable y con múltiples entradas

Compatibilidad con múltiples entradas

Admite simultáneamente entradas de potenciómetro de 0-5 Vcc, 0-10 Vcc, 4-20 mA y 2-10 kΩ, compartiendo un terminal negativo común para una máxima flexibilidad.

Control de ángulo de fase de alta precisión

Utiliza el modo de disparo por ángulo de fase para ofrecer una regulación de potencia suave, continua y de alta precisión en todo el rango de carga.

Aislamiento óptico

El aislamiento óptico total entre la entrada de control y la salida de potencia de alto voltaje garantiza una seguridad superior y una inmunidad a las interferencias electromagnéticas (EMI).

Protección contra sobretensiones integrada

El circuito amortiguador integrado (RC snubber) protege el SCR de picos de tensión y sobretensiones transitorias, prolongando así su vida útil.

Arranque suave integrado

La función de arranque suave integrada evita las altas corrientes de irrupción, lo que prolonga la vida útil tanto del regulador como de la carga conectada.

Indicación del proceso visual

Indicadores LED intuitivos para el estado de la fuente de alimentación y la intensidad de la señal de entrada/salida; el brillo varía proporcionalmente con el nivel de la señal.

Amplio rango de corriente

Disponible en 8 niveles de corriente, desde 10 A hasta 200 A, lo que permite su uso en una amplia gama de aplicaciones industriales de calefacción y control de potencia.

Construcción robusta y segura

Carcasa negra ignífuga con sellado de resina, diseñada para un montaje seguro en panel con gestión térmica fiable mediante disipador de calor externo.

Categoría de producto

Regulador de potencia SCR monofásico aislado

Rango de voltaje de carga

0 ~ 220 V CA o 0 ~ 380 V CA (50/60 Hz)

Opciones de carga actual

10A / 25A / 40A / 60A / 80A / 100A / 120A / 200A

Entradas de señal de control

Potenciómetro de 0-5 V CC, 0-10 V CC, 4-20 mA, 2-10 kΩ (compatible simultáneamente)

Modo de control

Disparo por ángulo de fase (Control de ángulo de fase)

Método de aislamiento

Aislamiento óptico (entrada/salida)

Arranque suave

Circuito de arranque suave incorporado

Protección contra sobretensiones

Circuito amortiguador RC interno integrado

Indicadores LED

LED de alimentación; LED de intensidad de entrada/salida (brillo ∝ nivel de señal)

Material de vivienda

Plástico negro ignífugo con sello de resina.

Método de montaje

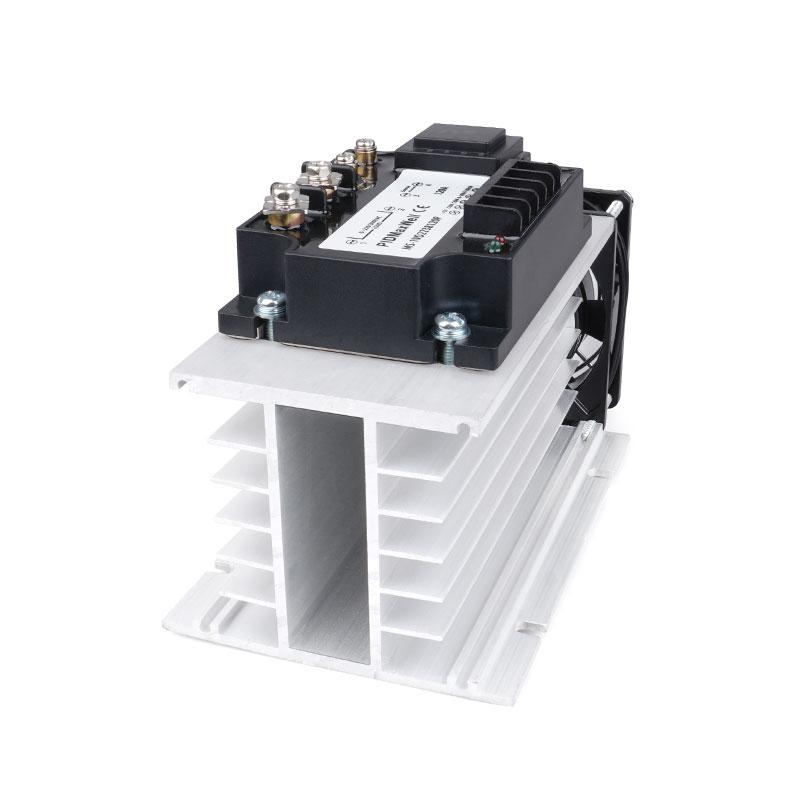

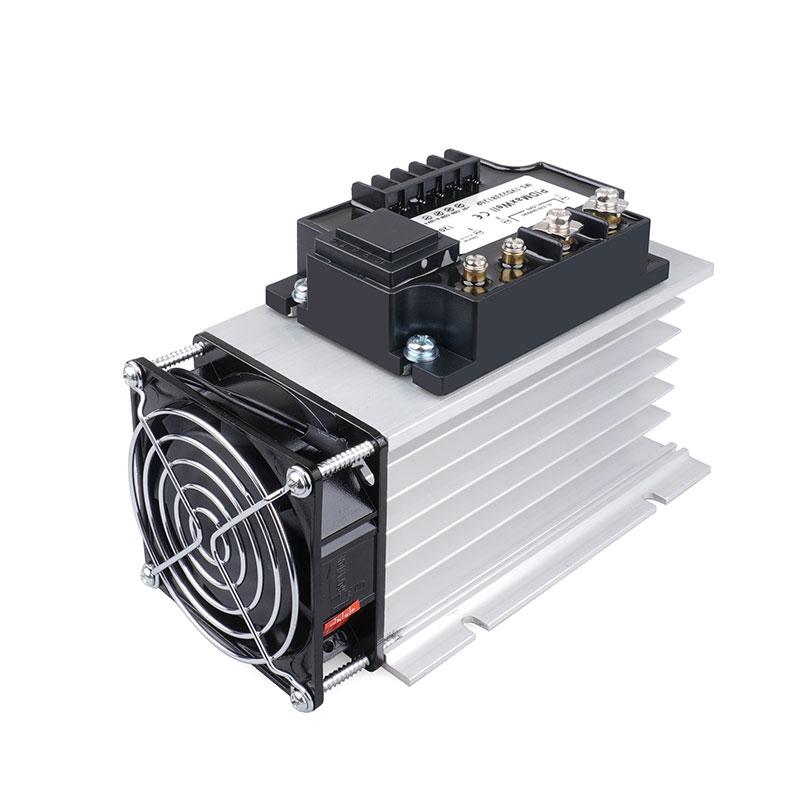

Montaje en panel (se requiere disipador de calor externo, se vende por separado).

Compatibilidad de carga

Cargas resistivas (calentadores, lámparas, etc.); apto para cargas inductivas muy pequeñas.

Proceso de dar un título

CE

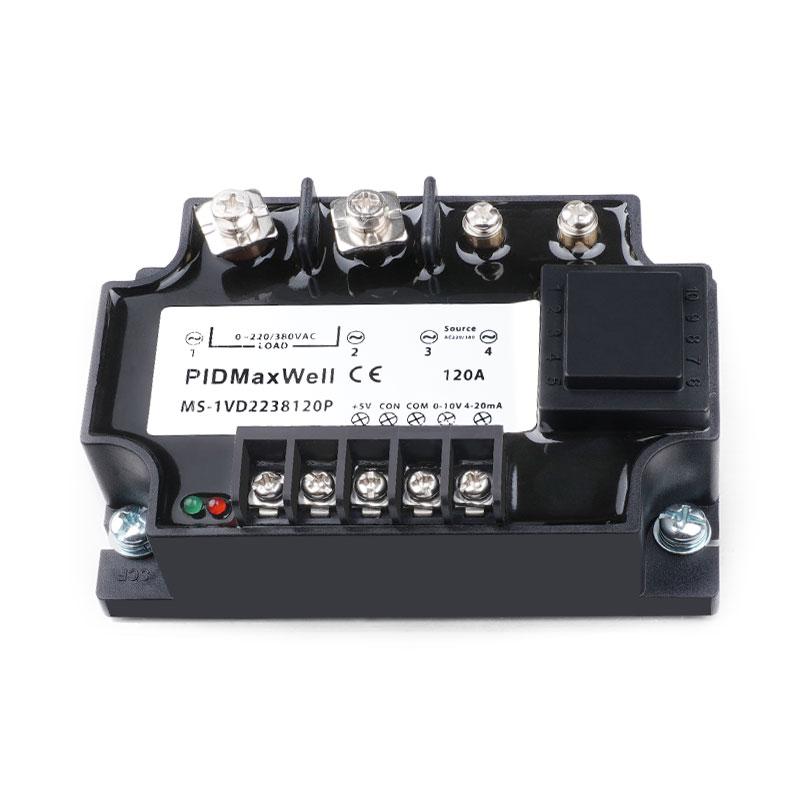

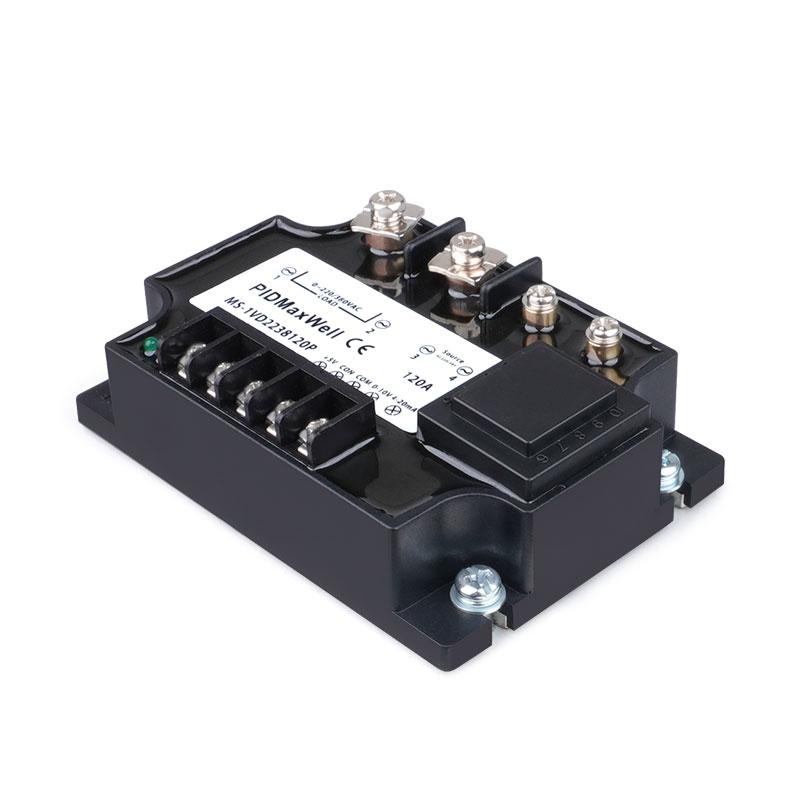

Terminal

Etiqueta / Función

Descripción

1 (Arriba)

LED indicador de entrada/salida

El brillo representa el nivel de la señal; más brillante = mayor valor de entrada/salida.

2 (Arriba)

LED indicador de fuente de alimentación

Las luces se encienden cuando se suministra energía de 220 V CA o 380 V CA a la unidad.

3 (Abajo)

+ Terminal (4-20 mA)

Terminal positivo para entrada de bucle de corriente de 4-20 mA

4 (Parte inferior)

+ Terminal (0-10 V CC)

Terminal positivo para entrada de voltaje analógico de 0-10 Vcc

5 (Abajo)

– Terminal COM

Terminal negativo compartido para entradas de 0-10V, 0-5V y 4-20mA.

6 (Parte inferior)

Terminal + (0-5 V CC)

Terminal positivo para entrada de voltaje analógico de 0-5 V CC

7 (Parte inferior)

Fuente interna de +5 V CC

Fuente de alimentación interna de +5 V CC para entrada de potenciómetro de 2-10 kΩ
