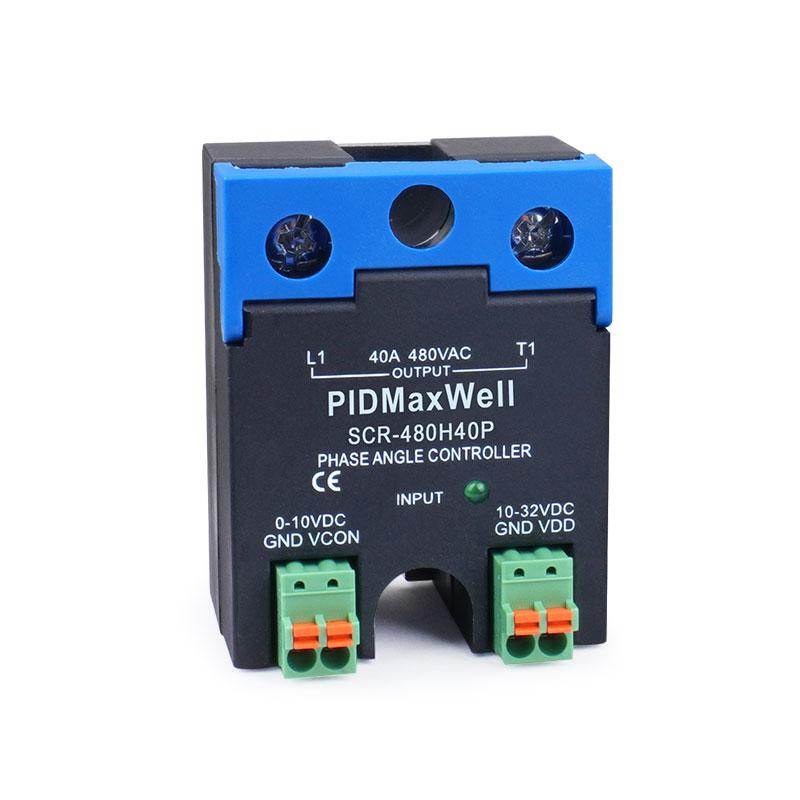

Módulo regulador de voltaje de CA monofásico de la serie SCR

Control preciso del ángulo de fase

Proporciona una regulación de voltaje de CA suave y continua mediante una señal de control analógica estándar de 0-10 V CC, lo que permite un ajuste de potencia preciso y con gran capacidad de respuesta.

Amplio rango de corriente

Disponible en seis capacidades de corriente — 25 A, 40 A, 60 A, 80 A, 100 A y 120 A — para adaptarse a una amplia gama de requisitos de carga.

Aislamiento mediante optoacoplador

El aislamiento total mediante optoacopladores entre los circuitos de control y de potencia garantiza la máxima seguridad operativa, la integridad de la señal y la inmunidad a las interferencias electromagnéticas.

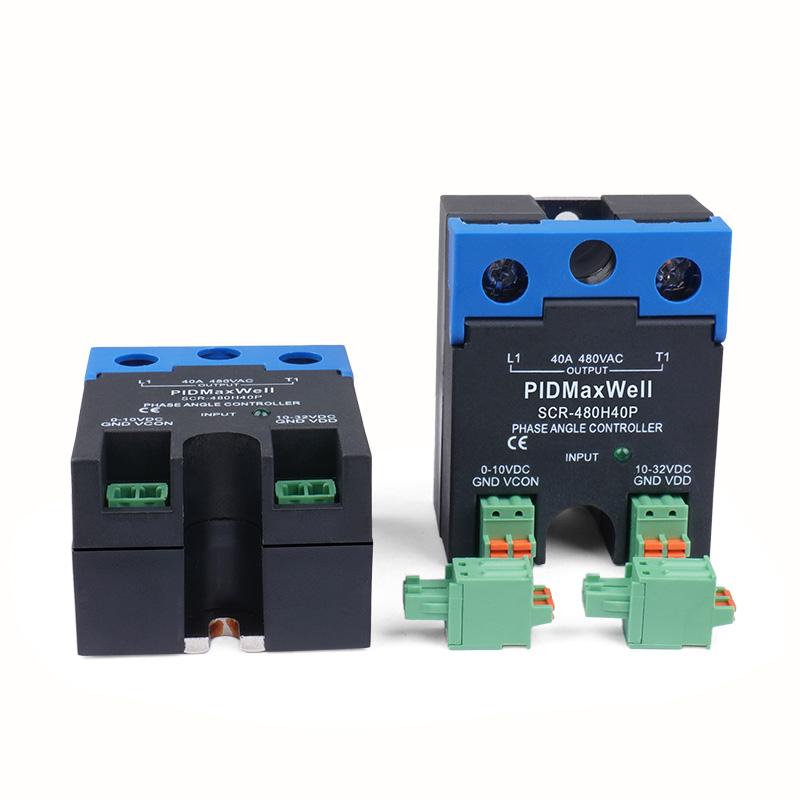

Bloques de terminales enchufables

Los bloques de bornes de tornillo enchufables de color verde para entradas de control reducen significativamente el tiempo de instalación y mantenimiento, lo que los hace ideales para fabricantes de paneles OEM.

Diseño de módulo compacto

Su diseño compacto permite un fácil montaje en panel o una integración directa con la gama de disipadores de calor externos compatibles de Maxwell.

Compatibilidad de carga versátil

Altamente eficaz para controlar tanto elementos calefactores resistivos (hornos) como cargas inductivas (motores, transformadores, ventiladores).

Indicación de estado visual

El indicador LED integrado proporciona información visual clara y en tiempo real sobre el estado de funcionamiento de la salida para un diagnóstico rápido.

Certificado CE

Fabricados conforme a estrictas normas de calidad y seguridad, lo que garantiza un rendimiento fiable y conforme a la normativa en entornos industriales exigentes.

Categoría de producto

Módulo controlador de ángulo de fase / regulador de voltaje de CA

Rango de voltaje de carga

24 ~ 480 VCA (50/60 Hz)

Opciones de carga actual

25A / 40A / 60A / 80A / 100A / 120A

Entrada de señal de control (VCON)

Señal analógica de 0-10 V CC

Fuente de alimentación de control (VDD)

10-32 V CC

Tipo de control

Control del ángulo de fase (lazo abierto)

Método de aislamiento

Aislamiento mediante optoacoplador

Temperatura de funcionamiento

De -25 °C a +70 °C (se requiere reducción de potencia térmica por encima de 25 °C).

Temperatura de almacenamiento

-40°C a +85°C

Humedad de funcionamiento

5% ~ 95% HR (sin condensación)

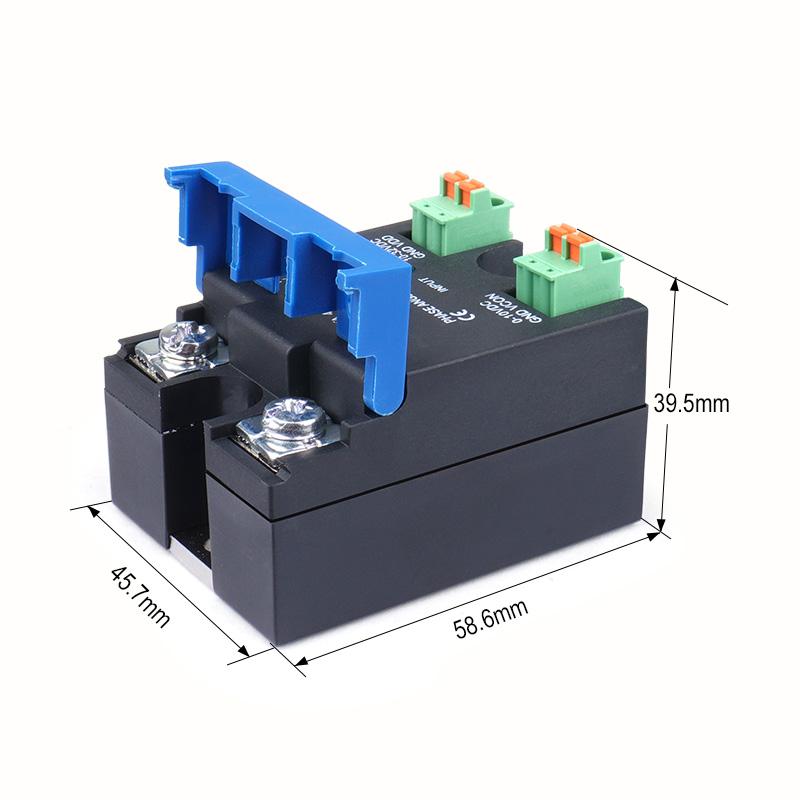

Método de montaje

Montaje en panel / Montaje en disipador de calor (2 tornillos M4, distancia entre orificios de 47,5 mm)

Par de apriete terminal (M3)

0,58 ~ 0,98 N·m

Par de apriete terminal (M4)

0,98 ~ 1,37 N·m

Proceso de dar un título

CE
