Controlador PID avanzado con botones táctiles

Controlador de temperatura robusto y versátil, con 3 años de garantía. Diseño modular, el cliente puede instalarlo según sus necesidades. Diseño de teclas táctiles, el botón de configuración es táctil, robusto y duradero. Entrada verdaderamente universal, funciona con TC/RTD y entrada analógica, varias salidas como relé, accionamiento SSR, 4-20mA, 0-10V, frecuencia de muestreo de 250 ms, IP67 posible con junta hermética instalada, consumo súper bajo, deriva de temperatura muy pequeña, pantalla LED de alta visibilidad, disponible con diferentes opciones de color, blanco/verde o rojo/amarillo.

marca:
PIDMaxWell
artículo no.:
MAU90 Series
pago:
T.T, Paypal Credit card
color:
Grey
existencias de bienes:
500
orden mínima:
1
Peso del Producto:
0.25
tiempo de espera:
7 working days after payment

consulta ahora

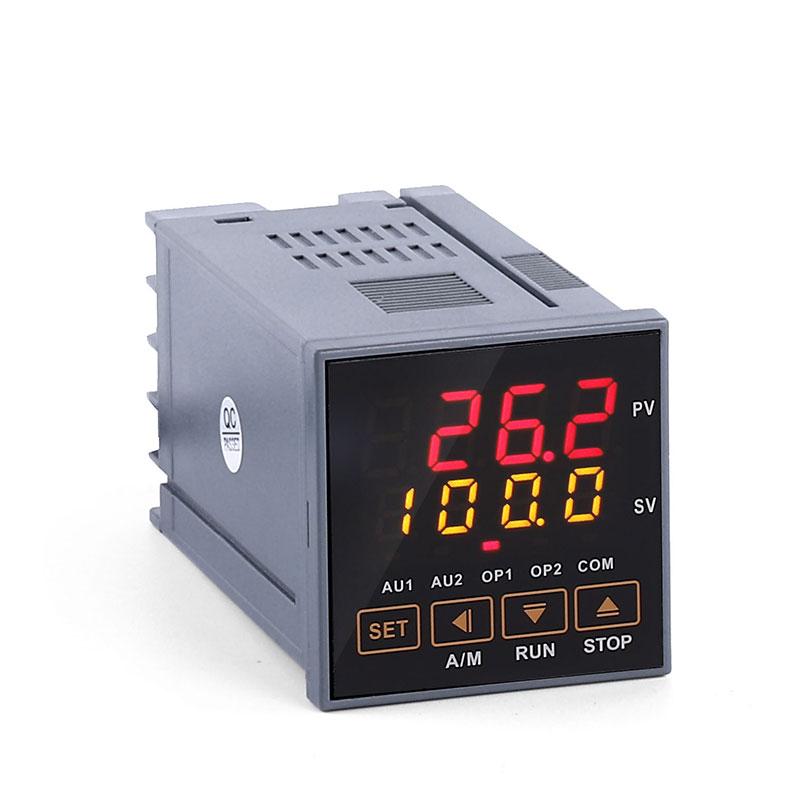

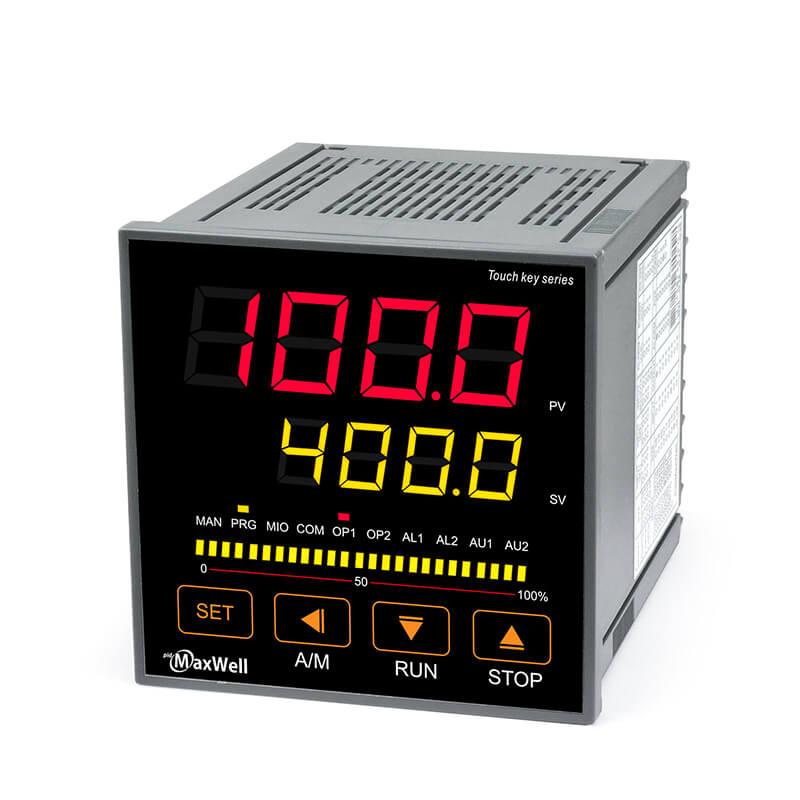

Controlador PID avanzado con botones táctiles MAU90

Característica principal

● El sistema de entrada utiliza un sistema de calibración digital preciso y estable, compatible con diversas especificaciones de termopares y RTD, con una resolución máxima de 0,01 °C.
● Algoritmo de lógica difusa, sobreimpulso y subimpulso muy limitados.
● Nuevo botón táctil capacitivo, muy fácil de usar, con sonido de respuesta al presionar la tecla.

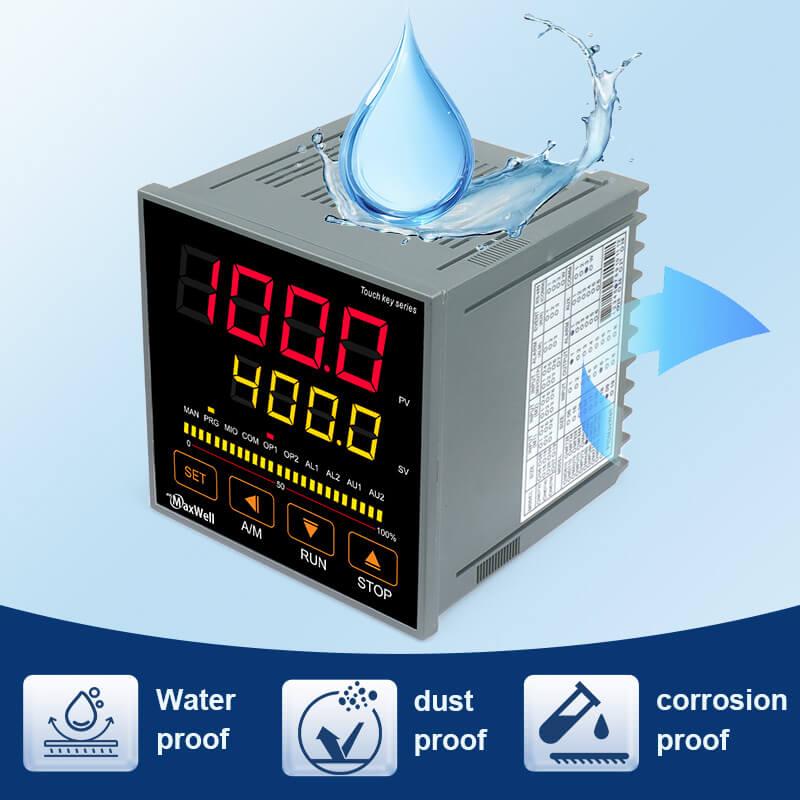

● Sin espacios abiertos en toda la carcasa del controlador, adecuado para aplicaciones exigentes con mucho polvo y humedad.
● Diseño modular, el cliente puede configurar fácilmente la entrada y la salida según la aplicación en campo.
● Pantalla LED brillante modular, fácil de leer incluso bajo luz solar intensa.
● Incorpora funciones de protección contra rayos y conexión accidental a una fuente de alimentación de 380 V CA (hasta por 60 segundos).
● Garantía de 3 años, cumple con las normativas CE y RoHS.

1. Entradas y rango

Par termoeléctrico	K(-100~+1300℃), S(0~1700℃), R(0~1700℃), T(200~+390℃), E(0~1000℃), J(0~1200℃), B(600~1800℃) N(0~1300℃), WRe3-WRe25(0~2300℃), WRe5-WRe26(0~2300℃)
RTD	PT100(-200~+800℃), Cu50(-50~+150℃)
Señal analógica de mV	0~75mV, 0~20mV, 0~100mV, 0~60mV, 0~500mV, 100~500mV, 1~5V, 0~5V, 0~10V, 2~+10V, 0~20V
Señal analógica de mA	4~20mA, 0~20mA
Resistador	0~80 ohmios, 0~400 ohmios
Entrada hecha a medida	Otros componentes como PT1000 y Ni100 deben fabricarse a medida.

2. Resultados

Salida de relé	Salida de relé, NA+NC, 5A/250Vac, para controlar contactores de CA o relés intermedios.
Salida del controlador SSR	Para accionar un relé de estado sólido, se requiere una señal de pulso de 12 V CC/50 mA.
Salida de 4-20 mA	Para accionar dispositivos como el regulador de potencia SCR
Salida de 0-20 mA	Para accionar el dispositivo, acepte una señal de control de 0-20 mA.
Salida de 0-10 V CC	Para accionar dispositivos como un inversor de CA
Salida de disparo por cruce por cero de tiristor monofásico	Diseñados para activar tiristores bidireccionales (5–500 A) o dos tiristores unidireccionales antiparalelos.
Salida de disparo por desplazamiento de fase de tiristor monofásico	Diseñado para activar tiristores bidireccionales de 5 a 500 A o dos tiristores unidireccionales antiparalelos.
Salida de disparo por cruce por cero de tiristor trifásico	Cada canal es capaz de activar un tiristor bidireccional de 5 a 500 A, o dos tiristores unidireccionales antiparalelos.

3. Fuente de alimentación

Estándar de CA	100-240 V CA 50/60 Hz
CC opcional	24 V CC/CA, opcional

4. Características técnicas generales

Rango de entrada lineal	-9990~+30000 con decimales, especificado por el usuario final
Precisión de la medición	0,25 %FS ± 0,1 ℃
Resolución de pantalla	0, 0.0, 0.00, 0.000, máximo 0.000 para entradas analógicas, máximo 0.00 para entradas de termopar
deriva de temperatura	≤0,03 %FS/℃
Tiempo de muestreo	250 ms
Modo de control	NPID, APID, modo de control ON/OFF seleccionable
Aislamiento	Terminales de alimentación, contactos de relé y terminales de señal: ≥2300 VCC entre sí. Entre terminales de señal de baja tensión mutuamente aislados: ≥600 VCC.
Consumo de energía	≤5W, consumo muy bajo.
Entorno operativo	Temperatura: -30 a +75 °C; Humedad: ≤90 % HR
Tamaño del panel	96 mm x 96 mm (1/4 DIN), 48 mm x 48 mm (1/16 DIN), 48 mm x 96 mm vertical (1/8 DIN), 96 mm x 48 mm horizontal (1/8 DIN), 72 mm x 72 mm (3/16 DIN)
Tamaño del recorte del panel	92×92 mm, 44×92 mm, 92×44 mm, 68×68 mm, 44×44 mm
Mostrar	Visualización gráfica de barras disponible para todos los tamaños excepto 48 mm x 48 mm; pantalla blanca + verde, amarilla + roja opcional.
Comunicación	Modbus RS-485 opcional, admite código de función de lectura 0x03, escritura 0x06, 0x10
Unidad de temperatura	Celsius o Fahrenheit configurable
Número de alarmas	Máximo 4 alarmas opcionales
clasificaciones IP	Junta impermeable disponible para 48 mm96 mm, 96 mm48 mm, 96 mm*96 mm, controlador de transformación a clasificación IP67

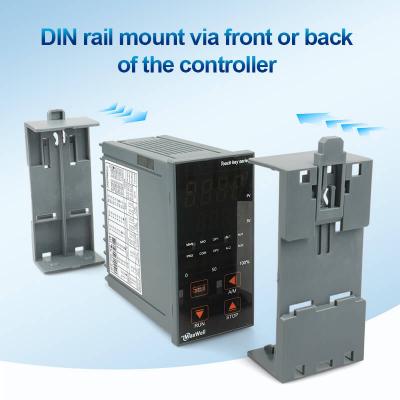

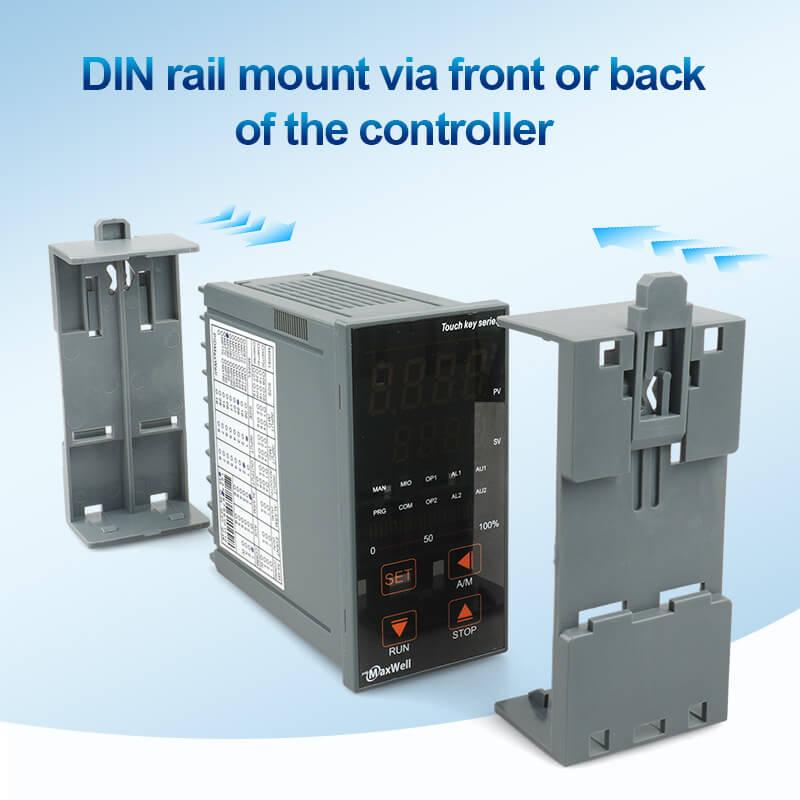

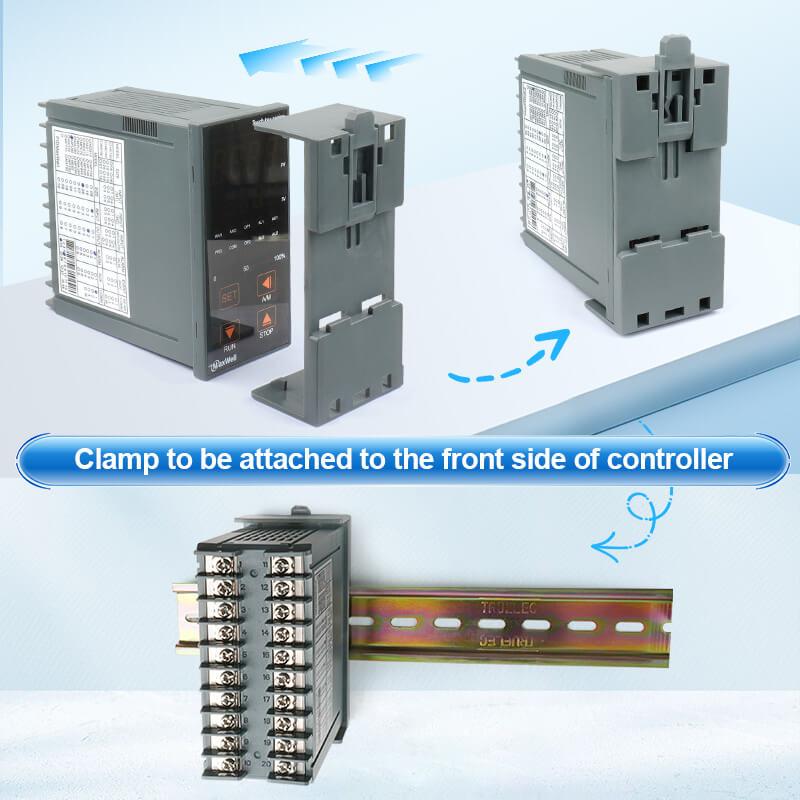

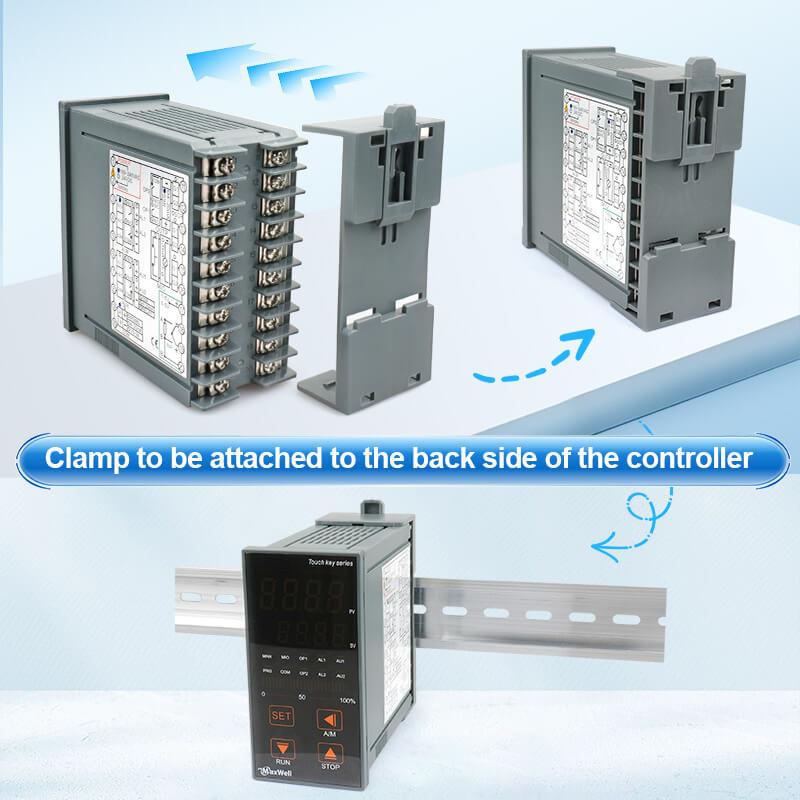

Montaje en carril DIN	Abrazaderas de montaje en riel DIN para 48 mm x 96 mm, transforman el controlador de montaje en panel a montaje en riel DIN.
EJECUTAR/PARAR	Controlador de ARRANQUE/PARADA desde el panel

5. Documentos y descargas

[PDF] Catálogo y manual de usuario del MAU90
[PDF] Mapa de registro Modbus RS-485 MAU90

6. Para un controlador similar en versión para carril DIN, visite Controlador para montaje en riel DIN

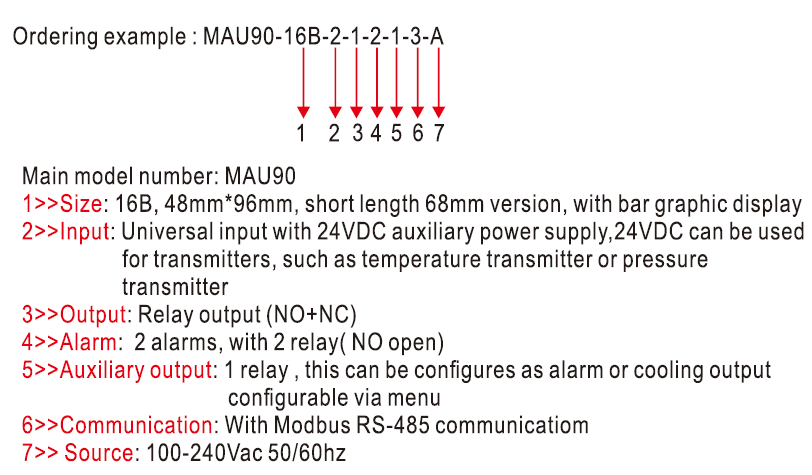

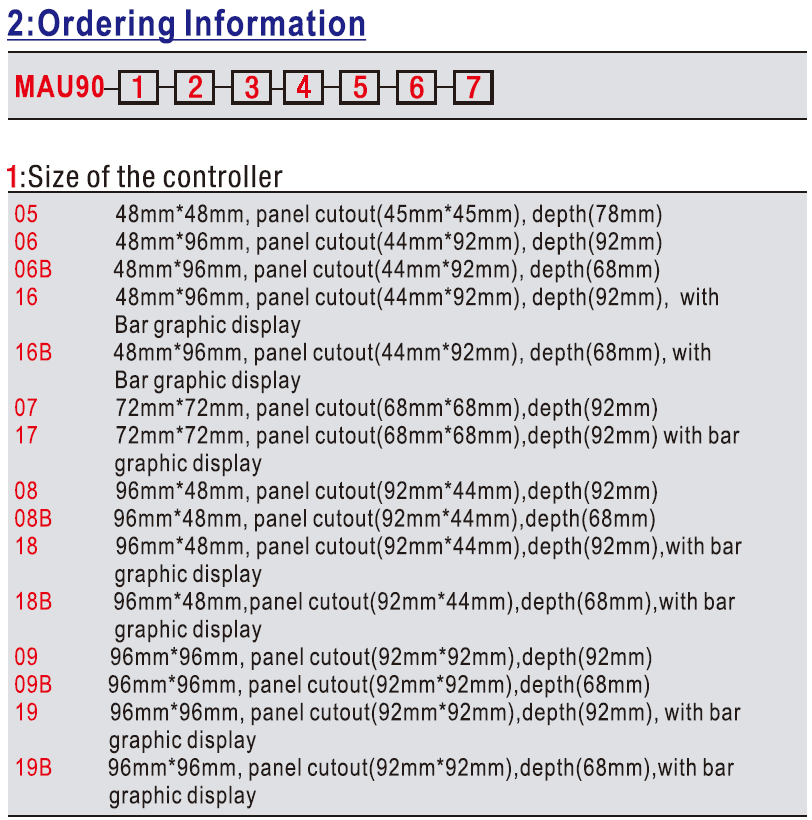

Ejemplo de pedido: MAU90-16B-2-1-2-1-3-A
Serie MAU90
16B: tamaño 48 mm*96 mm, versión de cuerpo corto, con pantalla gráfica de barra

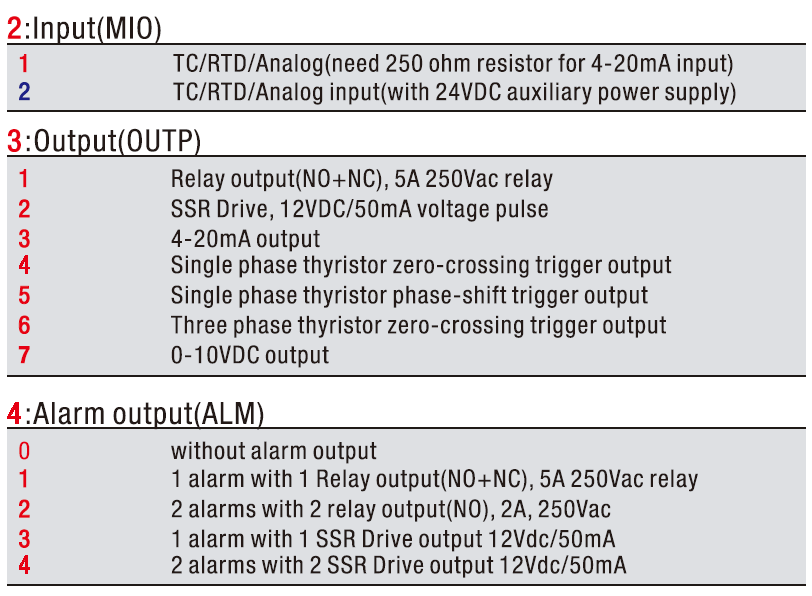

2: Módulo de entrada analógica, con fuente de alimentación auxiliar de 24 V CC
1: Salida de relé
2: 2 alarmas, con 2 relés (NO)

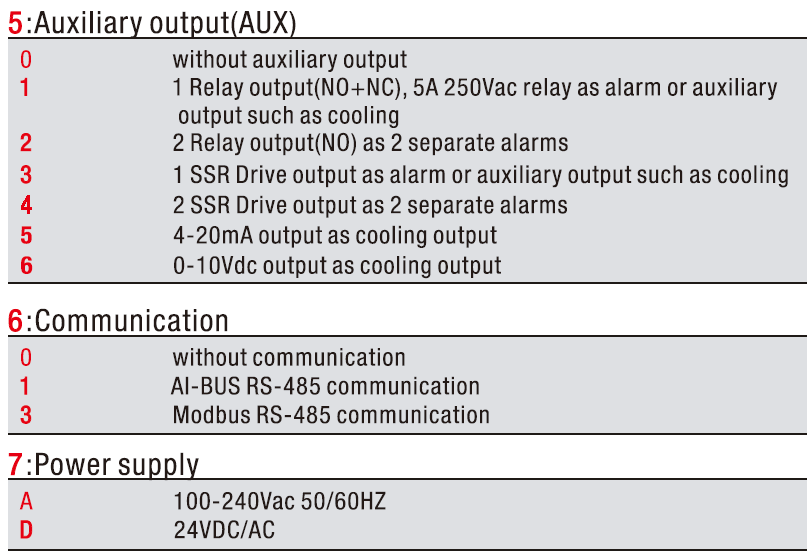

Relé 1:1 como salida auxiliar; esta salida se puede configurar como salida de alarma o salida de refrigeración.
3: Comunicación Modbus RS-485 RTU
A: Fuente 100~240 V CA

Documentos y descargas

[PDF] Catálogo y manual de usuario del MAU90
[PDF] Mapa de registro Modbus RS-485 MAU90

1) Descripción general del controlador de la serie MAU90: carcasa totalmente sellada, botón táctil y controlador de temperatura PID de bajo consumo.

2) Pantalla LED del controlador PID MAU90

¿Qué tipo de entradas son compatibles con este mando?
Este controlador funciona con entradas TC/RTD/Analong, entradas de termopar que incluyen K, S, R, T, E, J, B, N, WRe3-WRe25, WRe5-WRe26.
Las entradas RTD incluyen PT100 y Cu50, y otras entradas especiales como PT1000, Ni120, etc., se pueden fabricar a medida.
Entrada de voltaje que incluye 0~5V, 1~5V, 0~1V, 0~100mV, 0~60mV, 0~20mV, 0~10V
Corriente: 0~20 mA, 4-20 mA, etc.
Resistencia: 0~80 ohm, 0~400 ohm
Se pueden fabricar otros componentes a medida; póngase en contacto con nuestro equipo de ventas para obtener más información.
¿Cuáles son las opciones de salida?
Este controlador tiene varias opciones de salida.
Salida de relé, salida de accionamiento SSR, salida de 4-20 mA
Salida de disparo por cruce por cero de tiristor monofásico
Salida de disparo con ángulo de fase de tiristor monofásico
Salida de disparo por cruce por cero de tiristor trifásico
¿Cuántas alarmas tiene este controlador?
Máximo 4 alarmas disponibles
¿Cuál es el período de garantía de este controlador?
3 años de garantía contra defectos de fabricación
¿Cuál es el grado de protección de este controlador?
Este controlador cuenta con protección IP54 de forma predeterminada, lo que lo hace resistente a la corrosión, al polvo y a las salpicaduras de agua. Dispone de juntas estancas para dimensiones de 48 mm x 96 mm, 96 mm x 48 mm y 96 mm x 96 mm. Con la junta estanca aplicada, el controlador tendrá protección IP68.
¿Tiene este controlador algún certificado?
Este controlador cumple con las normas CE y RoHS.
¿Cuál es la precisión de este controlador?
0,25 %FS ± 0,1 ℃
¿Cuál es la resolución de pantalla de este controlador?
Resolución de 0,1 para entrada TC/RTD, resolución de 0,001 para entrada analógica (configurable).
¿Cuál es la frecuencia de muestreo?
Frecuencia de muestreo de 250 ms
¿Cuál es el valor de deriva de temperatura?
≤0,03 %FS/℃
¿Cuáles son los modos de control disponibles para este controlador?
NPID, APID, ENCENDIDO/APAGADO
Compatibilidad electromagnética: IEC61000-4-4, ±4KV/5KHz; IEC61000-4-5, 4KV
Tensión de aislamiento soportada: ≥2300 VCC entre el terminal de alimentación, el contacto del relé y el terminal de señal; ≥600 VCC entre terminales de señal de corriente débil mutuamente aislados.
¿Cuál es la temperatura ambiente de funcionamiento?
Funciona en un amplio rango de temperaturas ambiente: de -30 grados Celsius a 75 grados Celsius.
¿Cuál es el procedimiento correcto para realizar la autoajuste?
Realice siempre la autocalibración solo después de instalar el controlador en la aplicación de campo. Muchos clientes proceden con la autocalibración colocando el controlador en la oficina, sobre el escritorio, lo cual no tiene sentido. La autocalibración solo debe realizarse en campo, bajo una aplicación real.
