Controlador PID avanzado con botón táctil para montaje en riel DIN

Controlador de temperatura robusto y versátil para montaje en riel DIN. 3 años de garantía. Botón táctil con pitido sensible. Entrada universal TC/RTD/Analong.

marca:
PIDMaxWell
artículo no.:
MAU90 Din Rail

consulta ahora

Controlador PID avanzado de montaje en riel DIN con botón táctil

-Características principales

● Pantalla LED de doble línea, 4 dígitos y 7 segmentos

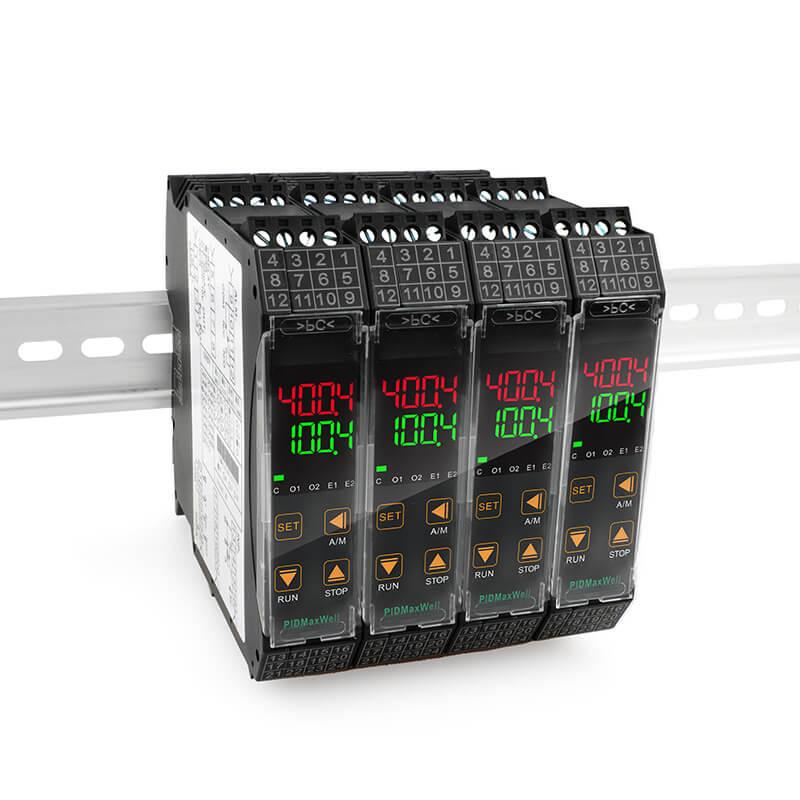

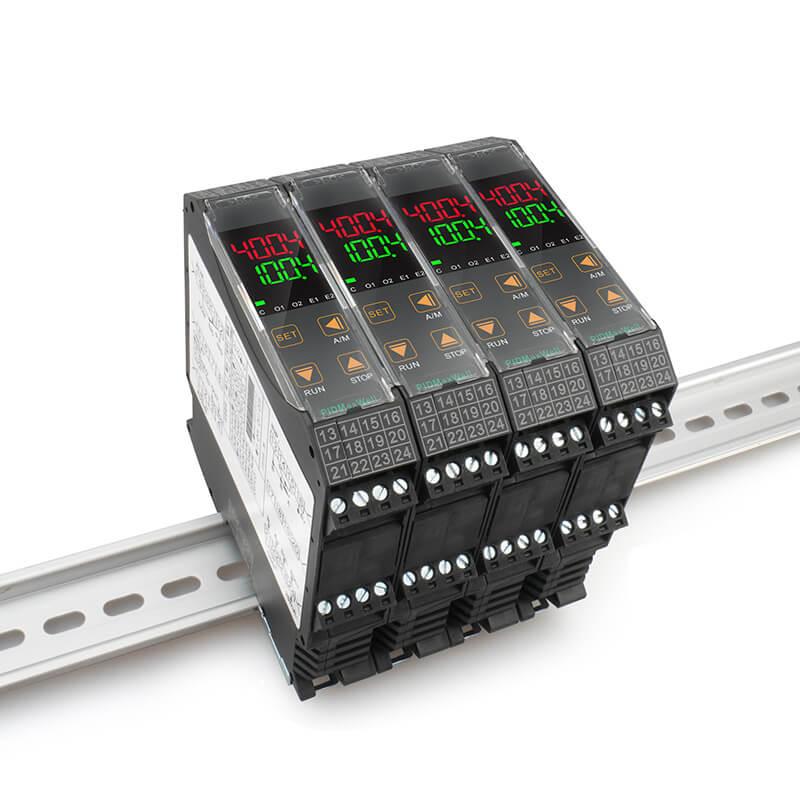

● Versión de montaje en riel DIN
● Pantalla roja y amarilla, hace que la pantalla se destaque y sea muy visible desde lejos y bajo la luz solar directa.
● Entrada TC/RTD/analógica universal verdadera
● Varias salidas disponibles, salida como relé, unidad SSR, 4-20 mA, 0-10 V CC,
● NPID, APID, modo de control ON/OFF seleccionable
● Precisión del 0,25 % FS, precisión real sin deriva de temperatura.
● Visualización en grados Celsius o Fahrenheit seleccionable
● Resolución máxima de 0,1 para entrada TC/RTD, resolución máxima de 0,001 para entrada analógica
● Fuente de 100-240 V CA o 24 V CC/CA
● Versión alimentada por bus y versión autoalimentada opcional
● Software SCADA para PC disponible a un costo muy limitado
● Frecuencia de muestreo de 250 ms, ideal para un control preciso de la temperatura, así como otros procesos como el control de presión, con sobreimpulso y subimpulso muy limitados.
● Botón táctil, sonido de pitido de respuesta cuando toca los botones, esta es una característica muy útil para que el usuario realice un seguimiento de la operación no solo visualmente, sino también auditiva.
● Función EJECUTAR/DETENER desde el controlador local
● Consumo de energía ultrabajo inferior a < 2 W
● Funciona en un rango ambiental extremadamente amplio, de -30 °C a 75 °C.
● Comunicación Modbus RS-485 opcional
● 1 alarma como característica estándar
● 3 años de garantía, cumple con CE y Rohs

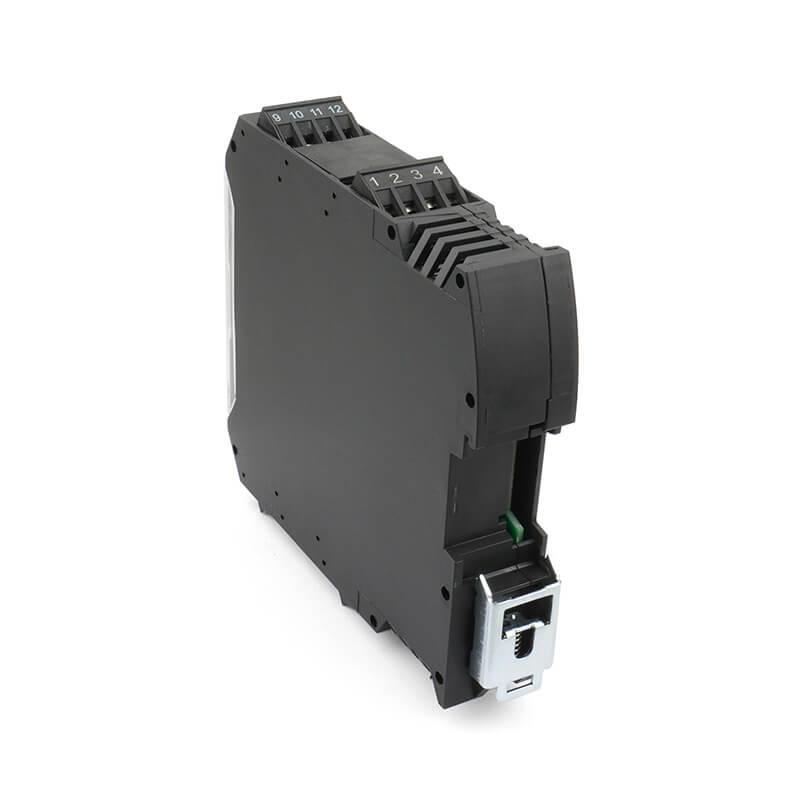

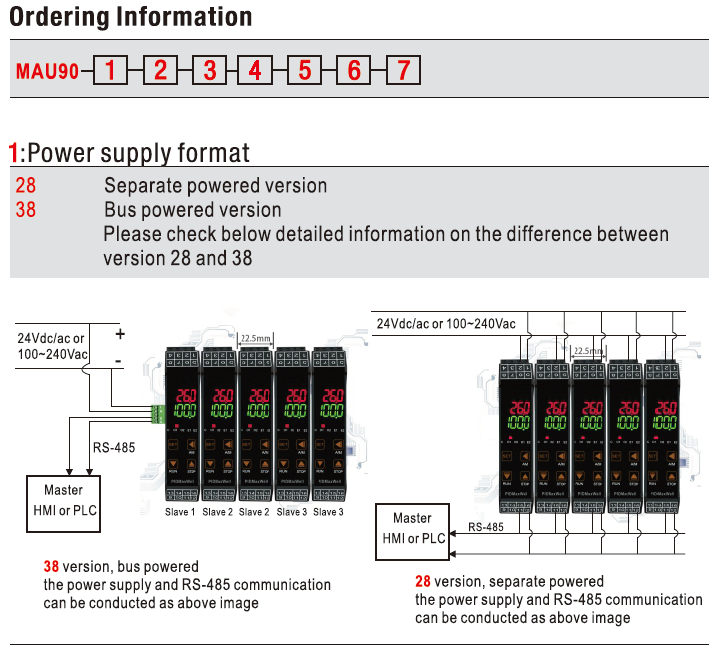

-Diferencia entre la versión alimentada por bus y la versión autoalimentada

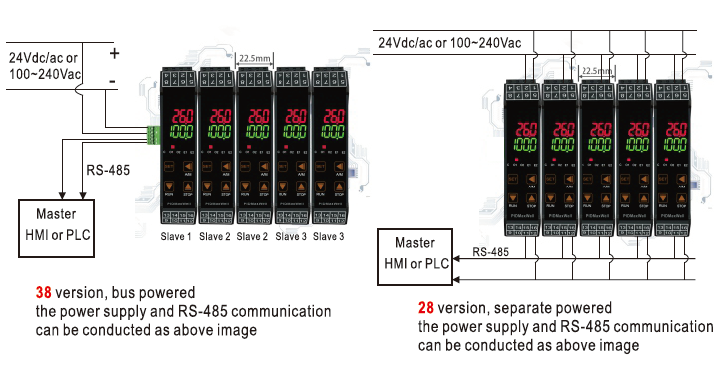

Consulte la imagen a continuación para ver la diferencia entre la versión alimentada por bus y la versión autoalimentada, en una aplicación de campo. A menudo hay más de 1 zona para controlar, supongamos que tiene un sistema con múltiples zonas, por lo tanto, se necesitarán múltiples controladores, la versión alimentada por bus viene con un conector donde puede conectarlo a la ranura del riel DIN, y se pueden conectar múltiples controladores entre sí a través del conector, por lo tanto, los 24 VCC solo tienen que alimentarse a uno de los controladores, tanto los 24 VCC como la comunicación se ejecutarán a través de la misma línea de bus. La versión autoalimentada, por otro lado, cada unidad necesita dibujar 24 VCC por separado y cada unidad tiene que estar conectada en serie para comunicarse con el dispositivo maestro, como PLC o HMI, elija la versión alimentada por bus que es más popular.

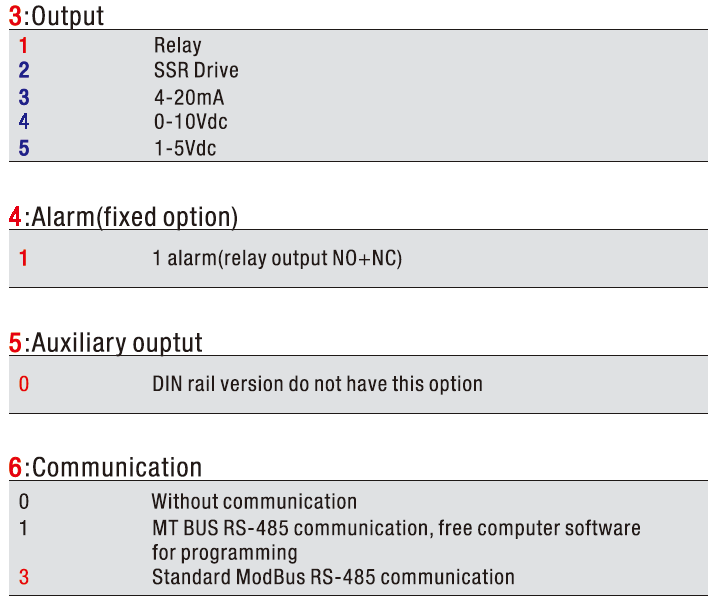

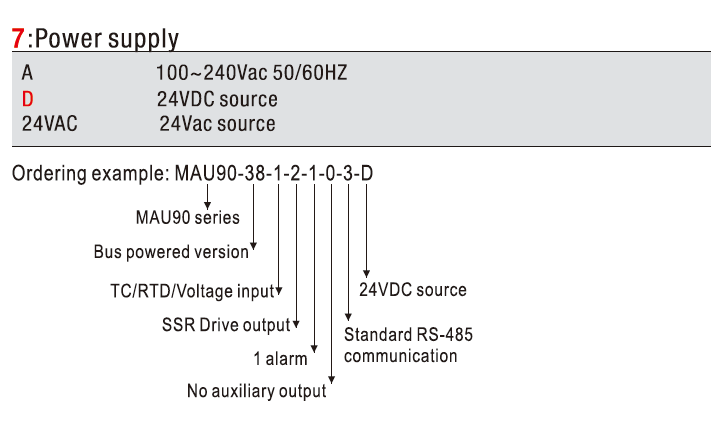

Ejemplo de pedido: MAU90-38-1-2-1-0-3-D
MAU90 versión alimentada por bus 38
1: TC/RTD
2: Salida de la unidad SSR
Alarma 1:1
0: Sin salida auxiliar
3: Comunicación Modbus RS-485 RTU
D: 24 VCC/CA

Haga clic en el siguiente enlace para descargar el catálogo y el manual del usuario.

Catálogo PIDMaxwell (Controlador PID de montaje en riel DIN MAU90)
Manual del usuario de PIDMaxwell (controlador PID de montaje en riel DIN MAU90)

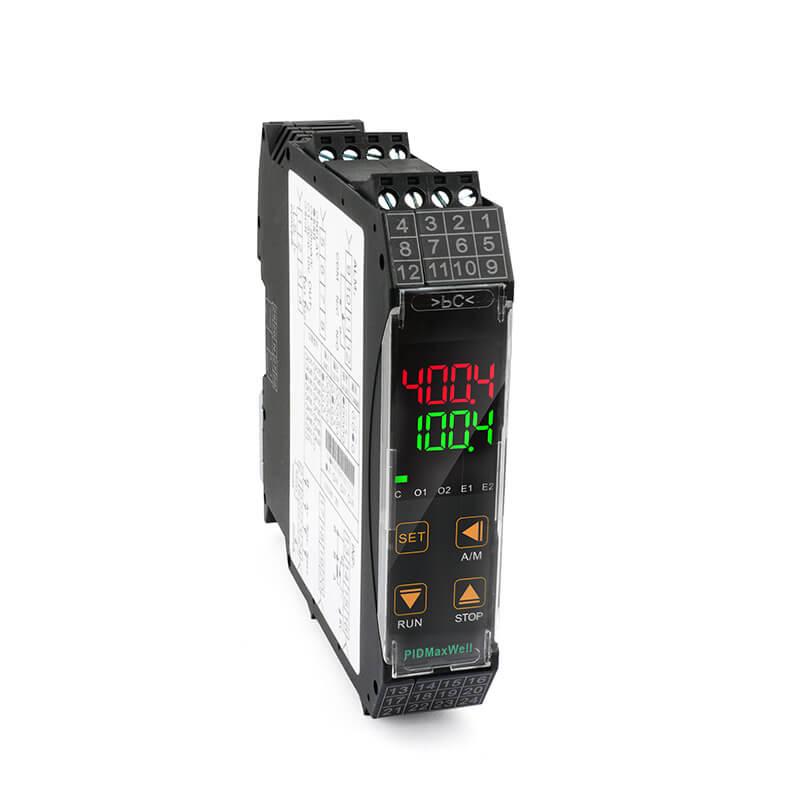

1) Descripción general del controlador de la serie MAU90, carcasa completamente sellada, botón táctil y controlador de temperatura PID de bajo consumo

2) Pantalla LED del controlador PID MAU90

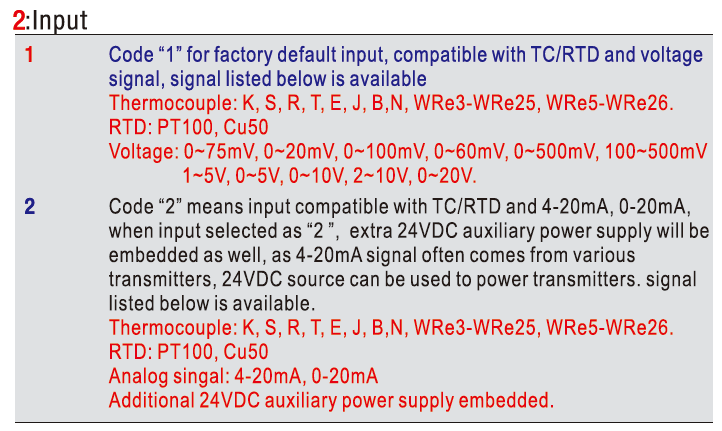

¿Qué tipo de entradas son compatibles con este controlador?
Este controlador funciona con entradas TC/RTD/Analong, entradas de termopar que incluyen K, S, R, T, E, J, B, N, WRe3-WRe25, WRe5-WRe26
Las entradas RTD incluyen PT100 y Cu50, y se pueden personalizar otras entradas especiales como PT1000, Ni120, etc.
Entrada de voltaje que incluye 0~5 V, 1~5 V, 0~1 V, 0~100 mV, 0~60 mV, 0~20 mV, 0~10 V
Corriente: 0~20 mA, 4-20 mA, etc.
Resistencia: 0~80 ohmios, 0~400 ohmios
Se pueden fabricar otras entradas a medida, contacte con nuestro equipo comercial para más información.
¿Cuales son las opciones de salida?
Este controlador tiene varias opciones de salida.
Salida de relé, salida de unidad SSR, salida de 4-20 mA
¿Cuántas alarmas tiene este controlador?
Máximo 1 alarma disponible
¿Cuál es el período de garantía de este controlador?
3 años de garantía contra defectos de fabricación.
¿Cuál es el grado de protección de este controlador?
Este controlador tiene protección IP54 por defecto, a prueba de corrosión, a prueba de polvo, a prueba de salpicaduras de agua. Junta hermética disponible en 48 mm x 96 mm, 96 mm x 48 mm, 96 mm x 96 mm, con la junta hermética aplicada, el controlador será IP68
¿Este controlador tiene algún certificado?
Este controlador es compatible con CE y Rohs.
¿Cuál es la precisión de este controlador?
0,25 %FS ± 0,1 ℃
¿Cuál es la resolución de pantalla de este controlador?
Resolución de 0,1 para entrada TC/RTD, resolución de 0,001 para entrada analógica (configurable)
¿Cuál es la frecuencia de muestreo?
Frecuencia de muestreo de 250 ms
¿Cuál es el valor de la deriva de temperatura?
≤0,03 %FS/℃
¿Cuáles son los modos de control disponibles para este controlador?
NPID, APID, ENCENDIDO/APAGADO
¿Este controlador tiene algún certificado?
Este controlador es compatible con CE y Rohs.
Compatibilidad electromagnética: IEC61000-4-4, ±4 KV/5 KHz; IEC61000-4-5, 4 KV
Tensión de resistencia de aislamiento: ≥2300 VCC entre el terminal de alimentación, el contacto del relé y el terminal de señal; ≥600 VCC entre terminales de señal de corriente débil mutuamente aislados
¿Cuál es el ambiente de operación?
Funciona en un amplio rango de temperaturas ambientales: de -30 grados Celsius a 75 grados Celsius.
