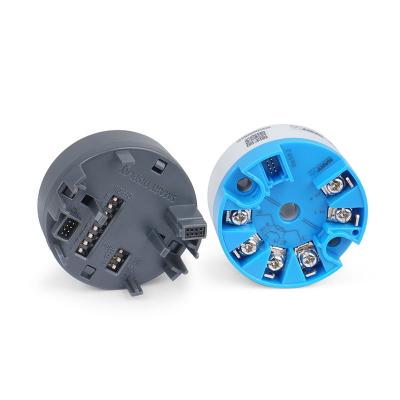

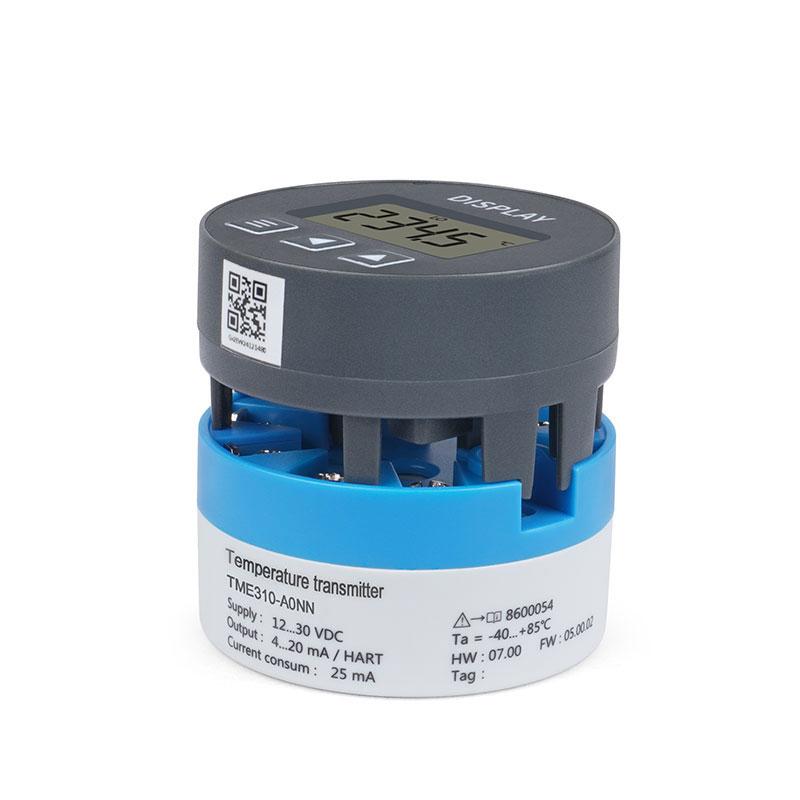

Transmisor de temperatura HART inteligente montado en la cabeza

La serie Maxwell TME310-A0NN es un transmisor de temperatura inteligente avanzado y altamente fiable, montado en cabezal, diseñado para aplicaciones industriales universales. Diseñado para adaptarse a cabezales de conexión DIN B estándar, este dispositivo alimentado por bucle convierte sin problemas las señales de una amplia gama de sensores (incluidas RTD, termopares, resistencias y entradas de voltaje en mV) en una salida analógica estable y escalable de 4-20 mA, superpuesta con el protocolo de comunicación digital HART 7.

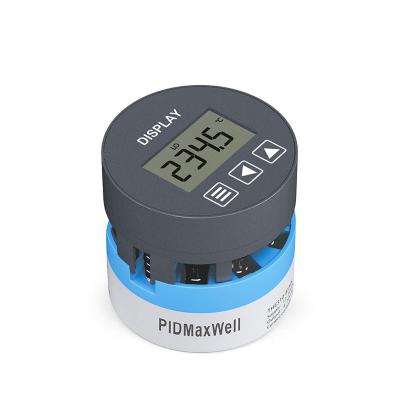

Equipado con una pantalla LCD giratoria de 4 dígitos y una interfaz intuitiva de 3 botones, el TME310 permite una configuración local sencilla y la monitorización de procesos en tiempo real sin necesidad de comunicadores externos. Su diseño robusto garantiza una precisión de medición excepcional (±0,1 °C, como es típico para Pt100), una estabilidad a largo plazo sobresaliente y capacidades de diagnóstico completas que cumplen con la norma NAMUR NE 107. Ya sea configurado localmente, mediante un dispositivo portátil HART o a través de software para PC, el TME310 proporciona una medición de temperatura precisa y fiable para los entornos de control de procesos más exigentes.

marca:
PIDMaxWell
artículo no.:
TME310-A0NN
pago:
T.T, Credit Card, Paypal etc, to be negotiat
precio de mercado:
$70
precio:
$60
origen del producto:
China
color:
Blue and white
existencias de bienes:
1000
orden mínima:
10 PCS
Peso del Producto:
0.1kg
tiempo de espera:
14 days after payment confirmed

consulta ahora

Características principales

Entrada de sensor universal	Totalmente compatible con RTD de 2/3/4 hilos (Pt100, Pt1000, Ni100, Cu50, etc.), termopares (tipo B, E, J, K, N, R, S, T), resistencia lineal (0–2000 Ω) y señales de milivoltios (−10 a +100 mV).
Comunicación HART 7	Incorpora una salida analógica de 2 hilos y 4-20 mA integrada con el protocolo digital HART 7 más reciente para una configuración remota avanzada, gestión de activos y diagnósticos.
Pantalla LCD integrada	La pantalla LCD integrada de 4 dígitos proporciona una visualización clara y en tiempo real de los valores del proceso, las unidades de ingeniería (°C/°F/K) y los códigos de error de diagnóstico.
Configuración local mediante pulsador	Tres botones pulsadores integrados (MENÚ, ◄, ▲) permiten una configuración de parámetros rápida y sencilla in situ sin necesidad de un módem HART ni de un comunicador portátil.
Alta precisión y estabilidad	Ofrece una precisión de referencia de ±0,1 °C (para Pt100) con una estabilidad a largo plazo excepcional (±0,1 °C/año) y un tiempo de respuesta rápido de menos de 1 segundo.
Diagnóstico avanzado	Incorpora detección continua de circuitos abiertos/cortocircuitos en los sensores, monitorización fuera de rango y detección de fallos en la electrónica interna según la norma NAMUR NE 107.
Módulo de visualización giratorio	La pantalla se puede girar en incrementos de 4 × 90° para garantizar una legibilidad óptima, independientemente de la orientación de instalación dentro del cabezal DIN B.
Protección robusta	Incluye protección contra polaridad inversa, cumplimiento de la normativa EMC (EN 61326-1, NAMUR NE 21) y un amplio rango de temperatura de funcionamiento de -40 °C a +85 °C.

Especificaciones técnicas

Parámetro	Especificación
Categoría de producto	Transmisor de temperatura inteligente montado en la cabeza
Tipos de entrada — RTD	Pt100, Pt200, Pt500, Pt1000 (2/3/4 hilos); Ni100, Ni120, Ni1000; Cu50, Cu100
Tipos de entrada — TC	Tipo B, C, D, E, J, K, L, N, R, S, T, U, W
Tipos de entrada — Otros	Resistencia: 0–400 Ω, 0–2000 Ω; Voltaje: −10 a +100 mV
Rango de medición	RTD Pt100: −200 a +850 °C; TC Tipo K: −200 a +1372 °C; TC Tipo S/R: 0 a +1768 °C; TC Tipo B: +40 a +1820 °C
Señal de salida	4-20 mA (2 hilos, alimentado por bucle) + protocolo digital HART 7
Precisión de referencia	Precisión típica de ±0,1 °C (Pt100 RTD); ±0,05 °C con opción de alta precisión.
Estabilidad a largo plazo	±0,1 °C por año
Efecto de la temperatura ambiente	±0,005 °C/°C
Tiempo de respuesta	< 1 segundo (típico)
Resolución	0,01 °C
Fuente de alimentación	De 12 a 42 Vcc (alimentación por bucle, 2 hilos)
Corriente máxima	22,5 mA (modo ráfaga HART)
Salida del modo de fallo	Configurable: Aumento de 21,5 mA o Reducción de 3,6 mA.

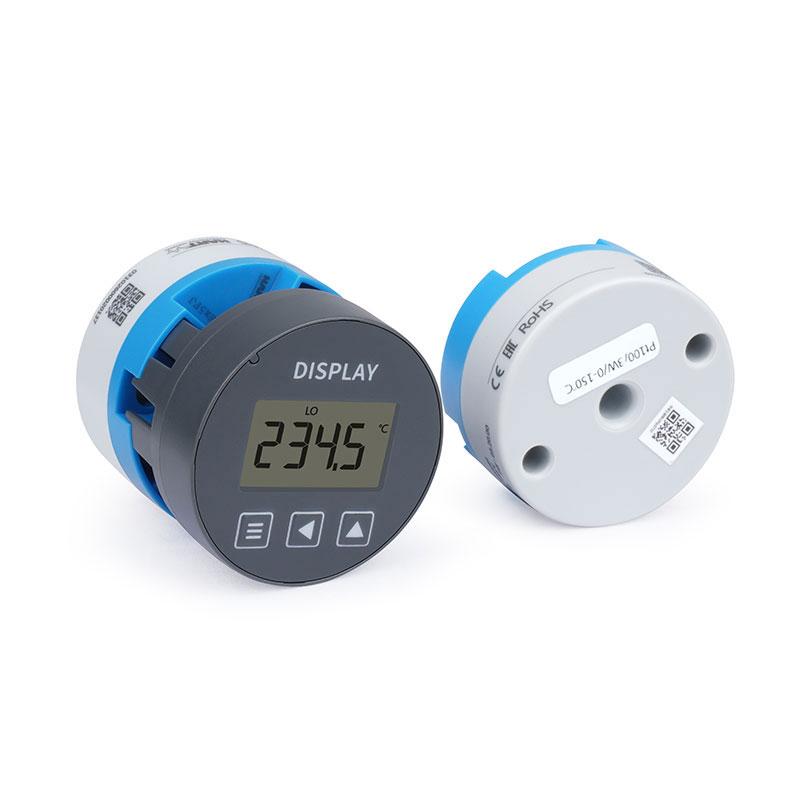

Mostrar	Pantalla LCD de 7 segmentos y 4 dígitos; muestra el valor, la unidad, el tipo de sensor y los códigos de error; giratoria 4 × 90°.
Configuración	Teclado local de 3 botones; comunicador portátil HART; software para PC mediante módem USB-HART.
Diagnóstico	Circuito abierto/cortocircuito del sensor; fuera de rango; fallo electrónico; conforme a la norma NAMUR NE 107
Temperatura de funcionamiento	De -40 °C a +85 °C (electrónica)
Temperatura de almacenamiento	De -40 °C a +100 °C
Humedad	Humedad relativa del 0 al 100% (sin condensación)
Clase de protección	IP20 (en el interior del cabezal de conexión del termopozo)
Cumplimiento de compatibilidad electromagnética (CEM)	EN 61326-1, NAMUR NE 21
Montaje	Cabezal de conexión para termopozo estándar DIN B / DIN A (Ø 58 mm)
Dimensiones	Ø 58 mm × aprox. 22 mm (cuerpo del transmisor, sin pantalla)
Peso	Aprox. 80 g

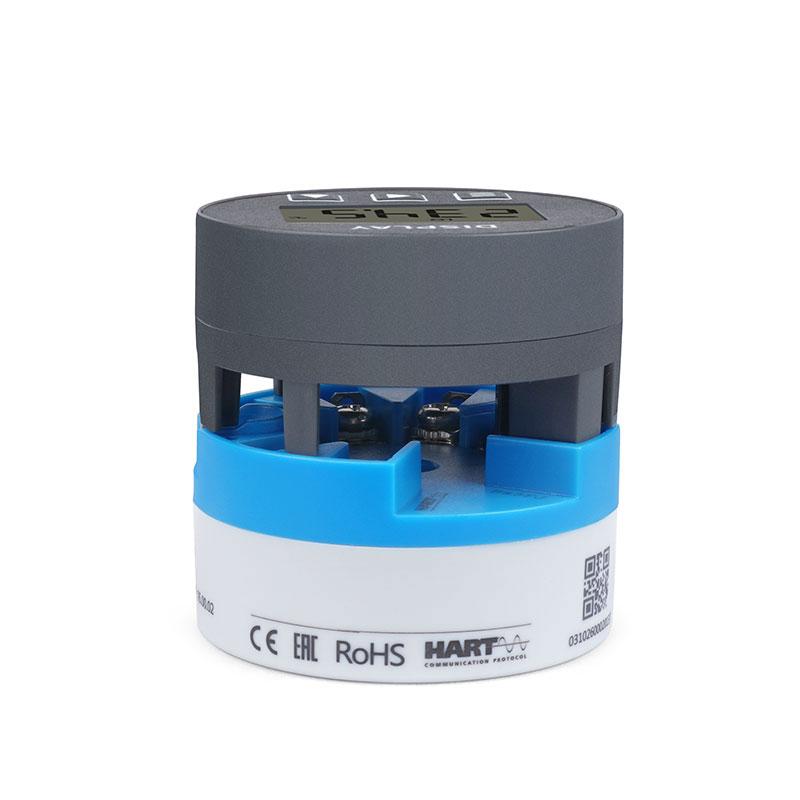

Certificaciones	Certificación CE, RoHS y HART 7 (Fundación de Comunicación HART)

El código de pedido sigue el formato: TME 3 10 – [Entrada] [Precisión] [Zona peligrosa] [Opción]

Segmento de código	Descripción	Opciones / Valor
TME	Serie de productos	Transmisor de temperatura de la serie TxE montado en la cabeza, de Xiamen Maxwell Automation.
3	Protocolo de comunicación	3: Protocolo de comunicación HART 7
10	Salida y visualización	10: Salida analógica de 4-20 mA con pantalla LCD integrada
A	Entrada — Universal	A: Entrada universal (RTD + Termopar + mV + Resistencia)
R	Entrada: solo RTD	R: Entrada solo para RTD (Pt100, Pt1000, Ni100, Cu50, etc.)
T	Entrada: solo TC	T: Entrada solo para termopar (Tipo B, E, J, K, N, R, S, T)
0	Precisión — Estándar	0: Precisión estándar (±0,1 °C para Pt100)
1	Precisión: Alta	1: Alta precisión (±0,05 °C para Pt100)
norte	Zona peligrosa: ninguna	N: Sin protección contra explosiones (uso industrial estándar)
mi	Zona peligrosa — ATEX	E: Certificado ATEX / IECEx (Intrínsecamente seguro Ex ia)
F	Zona peligrosa — FM/CSA	F: Certificado FM/CSA (mercado norteamericano)
norte	Opción — Estándar	N: Sin opción adicional (Configuración estándar)
D	Opción: Sensor dual	D: Entrada de doble sensor (sensor principal + sensor de respaldo para redundancia)
H	Opción: Alta temperatura	H: Versión para altas temperaturas en entornos con temperatura ambiente elevada.

Códigos de pedido comunes — Serie TME310:

Código de pedido	Descripción
TME310-A0NN	Entrada universal, precisión estándar, sin Ex, estándar: modelo más popular
TME310-A1NN	Entrada universal, alta precisión (±0,05 °C), sin Ex, estándar
TME310-A0EN	Entrada universal, precisión estándar, ATEX/IECEx (Ex ia), estándar
TME310-A0ND	Entrada universal, precisión estándar, sin Ex, respaldo de doble sensor
TME310-R0NN	Entrada solo RTD, precisión estándar, sin Ex, estándar
TME310-T0NN	Entrada solo para termopar, precisión estándar, sin Ex, estándar

Haga clic en el siguiente enlace para descargar el catálogo y el manual de usuario. TME310-A0NN

Catálogo TME310-A0NN

La serie TME310-A0NN es una solución versátil y robusta diseñada para el control y la monitorización precisos de la temperatura en un amplio espectro de sectores industriales. Su compatibilidad universal con sensores, la comunicación digital HART 7 y su formato compacto DIN B para montaje en cabezal la convierten en la opción ideal tanto para nuevas instalaciones como para proyectos de modernización en la industria de procesos a nivel mundial.

Procesamiento de petróleo y gas: Monitorización de la temperatura en oleoductos, tanques de almacenamiento y procesos de refinación, donde la comunicación remota fiable y el diagnóstico son esenciales.

Plantas químicas y petroquímicas: Control preciso de las temperaturas de reactores, columnas de destilación e intercambiadores de calor en entornos corrosivos y peligrosos.

Generación de energía: Supervisión de las temperaturas del agua de refrigeración, las tuberías de vapor y los cojinetes en centrales eléctricas, turbinas e instalaciones de servicios públicos.

Industria de alimentos y bebidas: Garantizar el estricto cumplimiento de la temperatura en entornos de pasteurización, elaboración de cerveza y procesamiento sanitario que requieren mediciones higiénicas.

Fabricación de productos farmacéuticos: Registro de temperatura de alta precisión para sistemas de esterilización, fermentación y limpieza in situ (CIP) con un registro de auditoría completo a través de HART.

Tratamiento de agua y aguas residuales: Monitorización de las temperaturas de los fluidos en las balsas de tratamiento, las estaciones de bombeo y las redes de distribución.

Producción de pulpa y papel: Control de temperatura en digestores, procesos de blanqueo y secciones de secado que requieren instrumentos robustos y estables a largo plazo.

Fabricación general y OEM: Integración en maquinaria a medida, hornos industriales, estufas y plataformas de proceso automatizadas que requieren montaje con cabezal estándar DIN B.
