transmisor de temperatura rs485 modbus RTU de montaje en cabeza

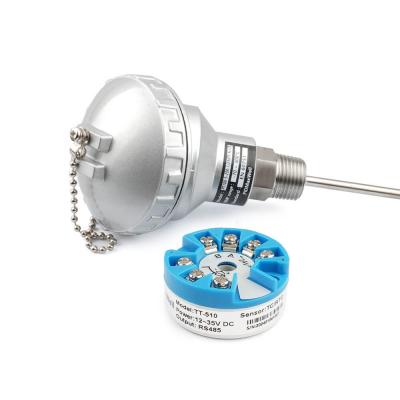

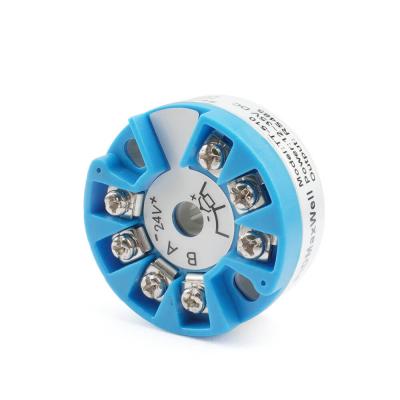

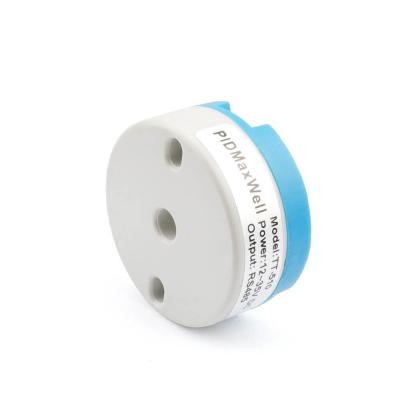

- Transmisor de temperatura Modbus RS-485 de montaje en cabezal
- Entradas TC/RTD
- Fuente de 12-35 VCC
- Comunicación Modbus RTD RS-485
- Aislamiento eléctrico entre entrada/salida y fuente
- Carcasa PA66

artículo no.:
TT-510
pago:
T.T, Credit Card, Paypal etc, to be negotiat
origen del producto:
China
color:
Blue and white
existencias de bienes:
1000
orden mínima:
1
tiempo de espera:
3-15 days depends on the order

consulta ahora

Transmisor de temperatura Modbus RS-485 de montaje en cabezal

Características principales

-Trabajando con múltiples entradas TC/RTD
-TC(K,E,S,B,J,T,R,N) RTD(PT100, Cu100, Cu50)
-Salida: Modbus RS-485 RTU
-Alimentación: 12-35Vdc
-Precisión: RTD 0,1%, TC 0,2%
-Temperatura de trabajo: -30~80 ℃
-Temperatura de almacenamiento: -40~120 ℃
-Deriva de temperatura: ≤ 50ppm/ ℃ FS
-Carga: menos de 500 Ω
-Material de la carcasa: PA66
- Tornillo de montaje: M4*2
-Rango y entrada configurables mediante software de PC
-Aislamiento eléctrico entre entrada, salida y fuente.
-Función de conexión anti-sobretensión, anti-relámpago, anti-reversa
-El transmisor puede recoger la temperatura del sensor de temperatura y transmitir directamente el valor de temperatura al dispositivo maestro como PLC o HMI, por ejemplo, si conecta un sensor tipo K al transmisor y el sensor apunta a un objeto con Temperatura de 100 grados, el HMI o PLC puede recibir la lectura de temperatura directamente del transmisor, a diferencia del transmisor de temperatura de 4-20 mA, la temperatura del sensor deberá convertirse a una señal de 4-20 mA y luego transmitirse a HMI y PLC, desde la HMI y el PLC, la señal analógica de 4-20 mA deberá convertirse en una lectura de temperatura para que el operador pueda verificar la temperatura; para el transmisor TT-510, el valor de la temperatura se refleja directamente en la HMI o el PLC sin A/D , conversión D/A involucrada. en cambio, se transmite a través de Modbus RS-485

Información de pedido

TT-510 RS-485 Modbus RTU transmisor de temperatura de montaje en cabezal de comunicación

Haga clic en el siguiente enlace para descargar el software y el catálogo

Catálogo-(TT-510)
Software de PC de configuración en TT-510
Detalles del registro RS-485 Modbus

El TT-510 es un transmisor de temperatura de montaje en cabezal tipo disco con comunicación RS-485 modbus RTU. a continuación se muestra un video tutorial sobre la demostración de comunicación, estamos usando Modscan32 para simular la comunicación del dispositivo maestro con el TT-510, a continuación se muestra la configuración en el Modscan 32

La dirección comienza en 0001 (HEX)
Longitud de la dirección: 5
Dirección TT-510: 1 (puede cambiar la dirección de la unidad a otra dirección con nuestro software)
Tipo de punto Modbus: Registro de retención

Tabla de registro de comunicación Modbus como se muestra a continuación. como puede ver en la tabla, 0001 es para el valor del proceso

Numeración	notación de parámetros	nombre del parámetro	dirección de registro (maleficio)	Formato de datos (maleficio)	Atributos	Rango de valores (decimal)	Observación
0	fotovoltaica	Valor de proceso	0000	byte doble firmado	Leer	-32768~32767	Unidad 0.1℃
1	Prty	método de verificación	0001	byte doble no firmado	Leer escribir	0 - sin suma de comprobación 1 - paridad impar 2 - incluso paridad	Nota 1]: sin punto decimal
2	UAd	Dirección del medidor	0002		Leer escribir	1 ～ 255
3	ucr	Tasa de baudios de comunicación del instrumento	0003		Leer escribir	0 ~ 6
4	Llave	Contraseña de calibración	0004	byte doble no firmado	Leer escribir	0xA5A5 es válido	Nota[10]: La contraseña solo se puede calibrar después de pasar

a continuación hay una demostración de la comunicación, puede ver que el número de sondeos generados por el Modscan 32 y el número de sondeos recibidos del transmisor, la primera dirección 0001 es para el valor del proceso, conectamos un sensor tipo K al transmisor, en Al comienzo del video, la temperatura se lee a 33,7 grados centígrados, momento después, sumergimos el sensor de temperatura en un par de agua caliente. el valor del proceso aumenta después de eso. usted puede verlo en el video.

-A continuación se muestra un video tutorial sobre cómo usar nuestro software de configuración de PC para el transmisor de temperatura modbus RS-485 montado en la cabeza TT-510, puede cambiar la dirección, la velocidad de transmisión de comunicación y la configuración de paridad desde el software, el valor predeterminado de fábrica de la configuración como a continuación

Dirección: 1
Tasa de baudios: 9600
Paridad: N

Puede cambiar la dirección del transmisor de 1 a 2, o cualquier número de 1 a 254, y cambiar la tasa de baudios a 19200, y cambiar la paridad de NO IMPAR o PAR.
