Transmisor de temperatura montado en cabezal con protocolo HART®

HART® es un protocolo mundialmente conocido que ha demostrado ser confiable y robusto, TT-217 equipado con HART 7, coloca el aislamiento eléctrico entre la entrada y la salida y la fuente, la configuración se puede realizar a través de nuestro software gratuito de Windows, un HART para Se necesitará un módem USB si desea configurar el transmisor de temperatura a través de una PC, otra opción es configurar la unidad utilizando varios comunicadores de campo Hart.

  • artículo no.:

    TT-217

Transmisor de temperatura montado en cabezal HART®

-Características principales

- Transmisores de temperatura con protocolo HART con HART 7
- Entrada RTD PT100,Cu50,Cu100, PT1000 (se debe personalizar)
- Entrada T/C K,E,S,B,J,T,R,N,WRe5 ,WRe3
- Salida de 4-20 mA más protocolo HART
- Fuente de alimentación de 12~35 V
CC - Aislamiento eléctrico galvánico de 2000 V CA - Precisión
del 0,1 % para RTD, precisión del 0,2 % para TC
- Entrada y rango configurables a través del comunicador HART o software gratuito para PC
- Compatible con Rosemount 275 375 comunicador
- Protección contra sobretensiones, protección de conexión inversa
- Deriva de temperatura ≤25 ppm/ FS
- Temperatura ambiente: -30 80
- Temperatura de almacenamiento: -40 120
- Material de la carcasa: PA66
- Tornillo de montaje: M4*2
- Etiqueta privada disponible bajo pedido
- Se puede montar en una caja de conexiones DIN B.
- Cumple con CE -

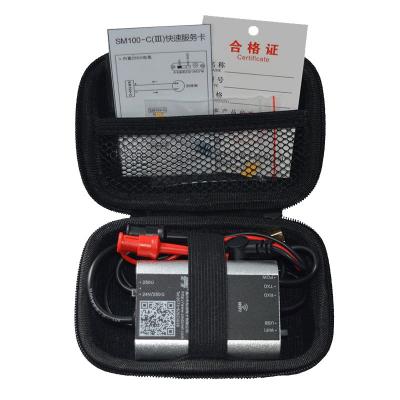

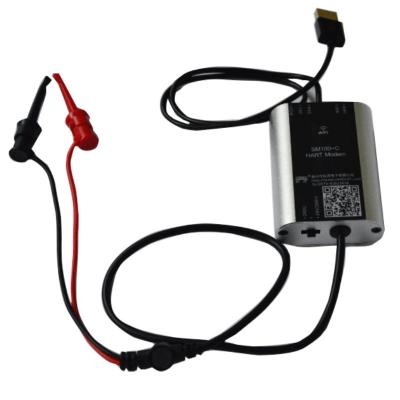

Módem HART SM100-C(III)

Para conectar el transmisor de temperatura HART con la computadora, se necesita un MÓDEM HART. Nuestro módem HART SM100-C(III) es muy flexible con una resistencia integrada de 250 ohmios y una fuente de 24 V CC, no es necesario incluir una fuente de 24 V CC separada al poner en marcha el transmisor, lo que facilita mucho el cableado durante el proceso de configuración.



-Tamaño y dimensión



-Diagrama



de cableado 1) La fuente de alimentación va a la terminal 1 y la terminal 2
2) Este artículo funciona con sensores RTD de 2, 3 y 4 cables, para RTD de 2 cables, los dos cables van a la terminal 4 y 5 , y puentee un cable entre 3 y 4, puentee otro cable entre 5 y 6, para sensores RTD de 3 cables, tres cables conectados a la terminal 3, 4 y 5, y adicional a eso, debe puentear un cable entre 5 y 6. para RTD de 4 cables, 4 cables conectados a los terminales 3, 4, 5, 6. La parte que probablemente se pase por alto es para los RTD de 3 cables, un cable debe saltar externamente entre los terminales 5 y 6 para un RTD de 3 cables.

Haga clic en el siguiente enlace para descargar el software y el catálogo

-La entrada y el alcance de este modelo es configurable. puede configurarlo usando varios comunicadores HART, otra opción es configurarlo a través del software para PC Maxwell, este es un video tutorial sobre cómo usar el software para la configuración, se necesita un módem HART si desea configurar el transmisor desde la PC
