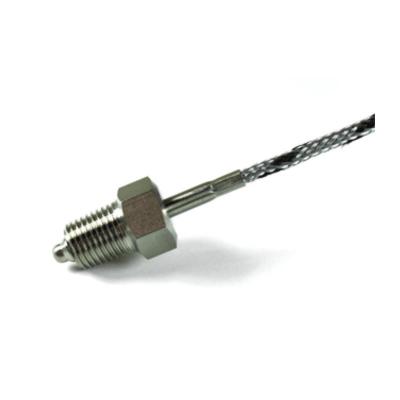

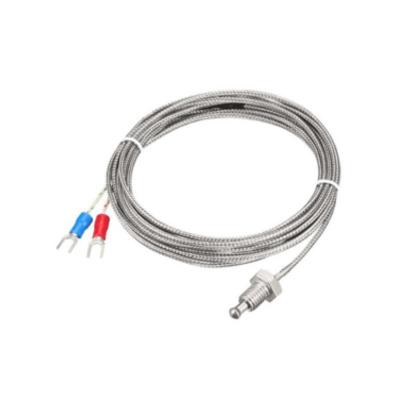

Termopar de tipo roscado K,J,T,E

Las series TC-K1 / TC-J1 / TC-T1 utilizan un código de pedido estructurado que permite especificar todos los parámetros de configuración clave en una sola cadena alfanumérica. El formato del código de pedido es el siguiente:

Desglose del código

Haga clic en el enlace a continuación para descargar el catálogo y el manual del usuario. TC-K1/J1/T1

TC-K1 /J1/T1 Catalogar

Aplicaciones potenciales

El formato compacto de rosca y las amplias opciones de personalización de las series TC-K1/TC-J1/TC-T1 las hacen ideales para una amplia gama de aplicaciones industriales, comerciales y OEM. La siguiente tabla ofrece una visión general de los principales segmentos de mercado y las configuraciones de sensor recomendadas.

Detalles de la aplicación

Procesamiento de plásticos y caucho

En las máquinas de moldeo por inyección, extrusión y soplado, el control preciso de la temperatura de fusión es fundamental para la calidad del producto y la optimización del tiempo de ciclo. Los sensores de las series TC-K1/TC-J1 se enroscan habitualmente directamente en el cilindro, la boquilla o el colector del canal caliente de las máquinas de moldeo por inyección, donde su cuerpo compacto y roscado proporciona un sellado seguro y hermético contra las fusiones de polímeros a alta presión. Los sensores tipo K son los preferidos para polímeros de ingeniería de alta temperatura (p. ej., PEEK, PPS), mientras que los sensores tipo J son ideales para resinas estándar (p. ej., PP, PE, ABS).

Procesamiento de alimentos y bebidas

El sensor TC-T1 (Tipo T) es especialmente adecuado para aplicaciones de procesamiento de alimentos gracias a su excelente precisión en el rango de temperatura baja a media (−200 °C a +350 °C) y su compatibilidad con cables de silicona aptos para uso alimentario. Sus aplicaciones incluyen recipientes de pasteurización, marmitas de cocción, tanques de fermentación, monitorización de cámaras frigoríficas y control de sistemas de refrigeración. La rosca M6 o M8 permite instalar el sensor directamente en accesorios sanitarios o tuberías de proceso.

HVAC y automatización de edificios

En sistemas de calefacción, ventilación y aire acondicionado, los sensores TC-K1 / TC-J1 / TC-T1 pueden instalarse en paredes de conductos, intercambiadores de calor, salidas de gases de combustión de calderas y tuberías de agua refrigerada para proporcionar información continua de la temperatura a los sistemas de gestión de edificios (BMS). Las opciones de rosca de 1/4 NPT y 1/4 BSP garantizan la compatibilidad con los accesorios de tubería estándar de HVAC utilizados en los mercados norteamericano y europeo, respectivamente.

Equipos de calefacción industrial

Los hornos, estufas y cámaras de tratamiento térmico dependen de la medición precisa de la temperatura para garantizar la repetibilidad del proceso y la calidad del producto. El sensor TC-K1 (Tipo K), con un límite superior de funcionamiento de +1372 °C, es la opción estándar para equipos de calentamiento industrial de alta temperatura. La opción de cable trenzado de acero inoxidable (SS) proporciona protección adicional contra las elevadas temperaturas ambientales que suelen encontrarse cerca de hornos y estufas industriales.

Pruebas de automóviles y motores

En celdas de prueba de motores, dinamómetros y sistemas de gestión térmica de vehículos, se utilizan termopares roscados para monitorear la temperatura del refrigerante, la temperatura de los gases de escape (EGT), la temperatura del aceite y la temperatura del aire de admisión. Las opciones de rosca M6 y M8 son directamente compatibles con los conectores de sensores automotrices estándar, y la configuración de unión a tierra proporciona la rápida respuesta térmica necesaria para las pruebas dinámicas de motores.

Procesamiento químico y petroquímico

En reactores químicos, columnas de destilación, intercambiadores de calor y sistemas de tuberías, la serie TC-K1/TC-J1 proporciona una medición de temperatura fiable en entornos de proceso agresivos. El cuerpo de acero inoxidable 316 ofrece mayor resistencia a medios con cloruro y fluidos de proceso ácidos. El cable de PTFE (TF) se recomienda para instalaciones donde pueda estar expuesto a salpicaduras o vapores químicos.

Fabricación de semiconductores y productos electrónicos

En hornos de soldadura por reflujo, máquinas de soldadura por ola y equipos de fabricación de semiconductores, la precisión en el perfil de temperatura es esencial para el control de procesos y el rendimiento del producto. El amplio rango de temperatura y la rápida respuesta del sensor TC-K1 (Tipo K) lo convierten en la opción preferida para estas aplicaciones. La configuración de unión sin conexión a tierra se suele especificar para evitar bucles de tierra que podrían interferir con equipos de medición electrónicos sensibles.

Maquinaria de embalaje

Las máquinas de termosellado, retractilado y formado-llenado-sellado requieren un control preciso de la temperatura de las barras de sellado y los elementos calefactores. Los sensores TC-K1/TC-J1 se pueden instalar directamente en la mordaza de sellado o en la platina calefactora, proporcionando retroalimentación de temperatura de bucle cerrado al controlador PID de la máquina. La gama de controladores de temperatura PID de Maxwell es totalmente compatible con las series TC-K1/TC-J1/TC-T1, ofreciendo una solución completa e integrada de control térmico.

Equipos médicos y de laboratorio

En autoclaves, incubadoras, hornos de laboratorio y equipos de esterilización, la alta precisión y la excelente repetibilidad del sensor TC-T1 (Tipo T) en el rango de 0 °C a +200 °C lo convierten en el sensor predilecto. La opción de cable conductor de silicona (SILI) se recomienda para aplicaciones médicas debido a su biocompatibilidad y facilidad de limpieza.

Impresión 3D y fabricación aditiva

En las impresoras 3D FDM (modelado por deposición fundida), se utilizan termopares roscados para monitorizar la temperatura de la cama de impresión calentada y del conjunto del hot end. La rosca M6 es la más común en impresoras FDM de escritorio e industriales, y la compatibilidad del sensor TC-K1 con las entradas de termopar estándar de la mayoría de las placas de control de impresoras 3D lo convierte en una popular opción de actualización.
