temperature controller with thermocouple

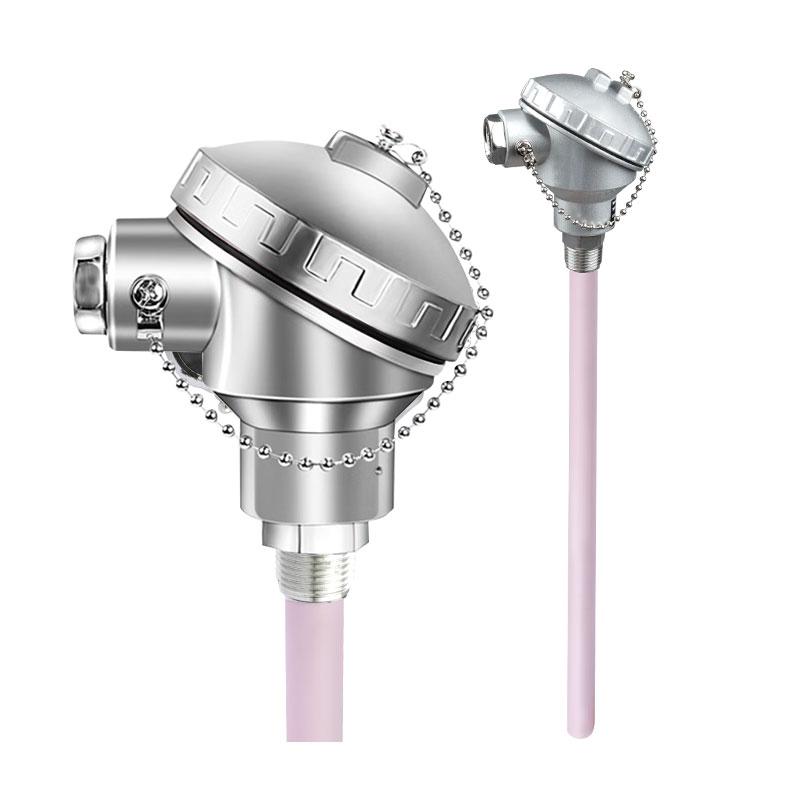

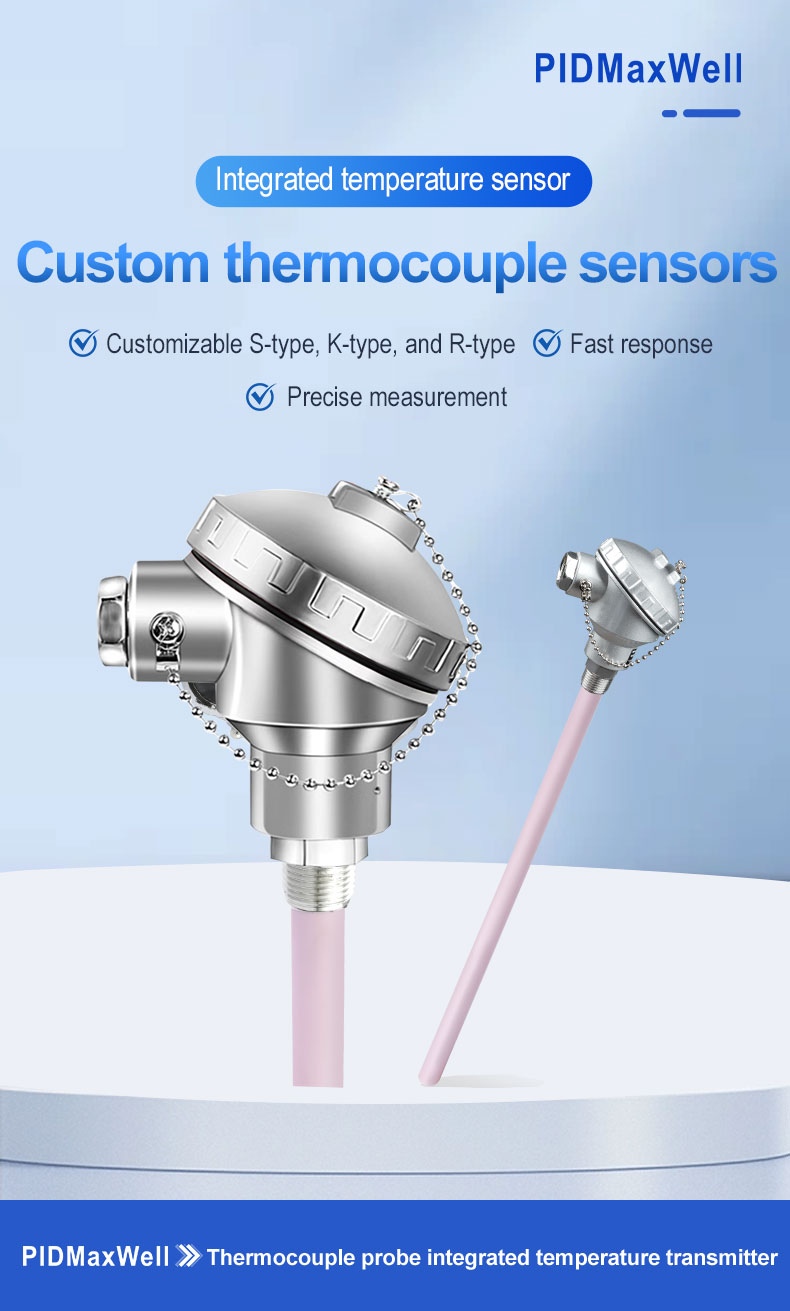

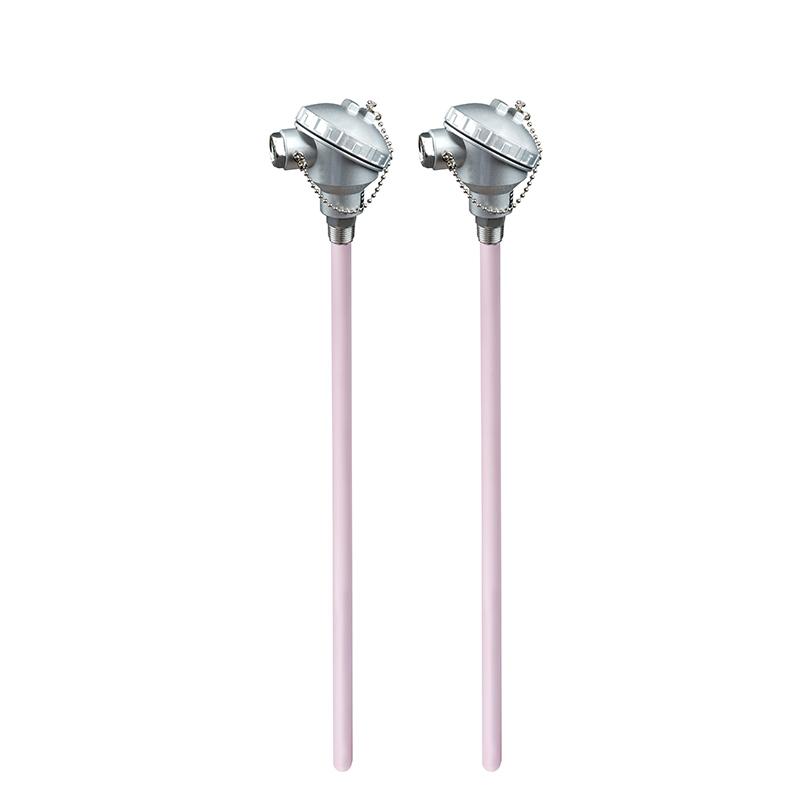

Termopar con vaina cerámica y caja de conexión

El TC-K8 es un sensor de temperatura de termopar tipo K de alto rendimiento, diseñado para ofrecer precisión y durabilidad en entornos exigentes de alta temperatura. Su característica distintiva es su robusta cubierta cerámica, que proporciona una resistencia excepcional al choque térmico, la corrosión química y la oxidación a temperaturas elevadas, lo que lo convierte en la opción preferida para procesos industriales como la cocción en hornos, la monitorización de hornos y las operaciones de tratamiento térmico.

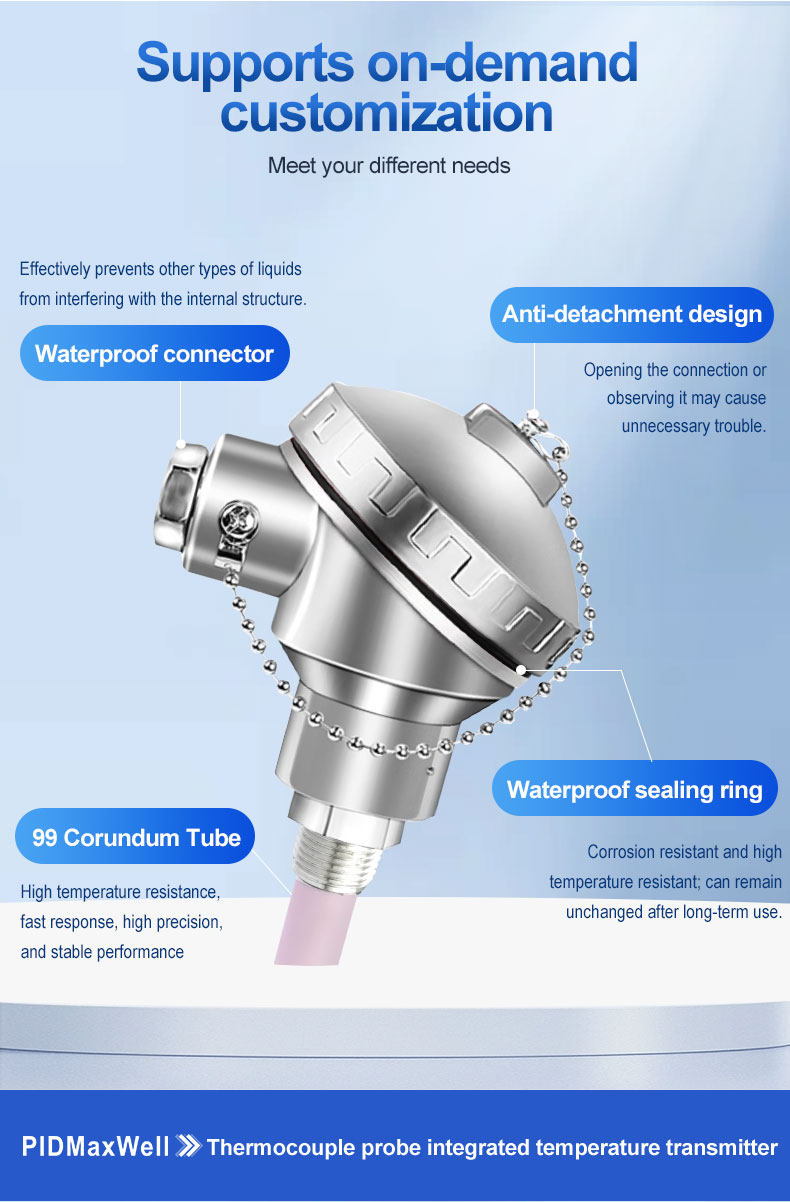

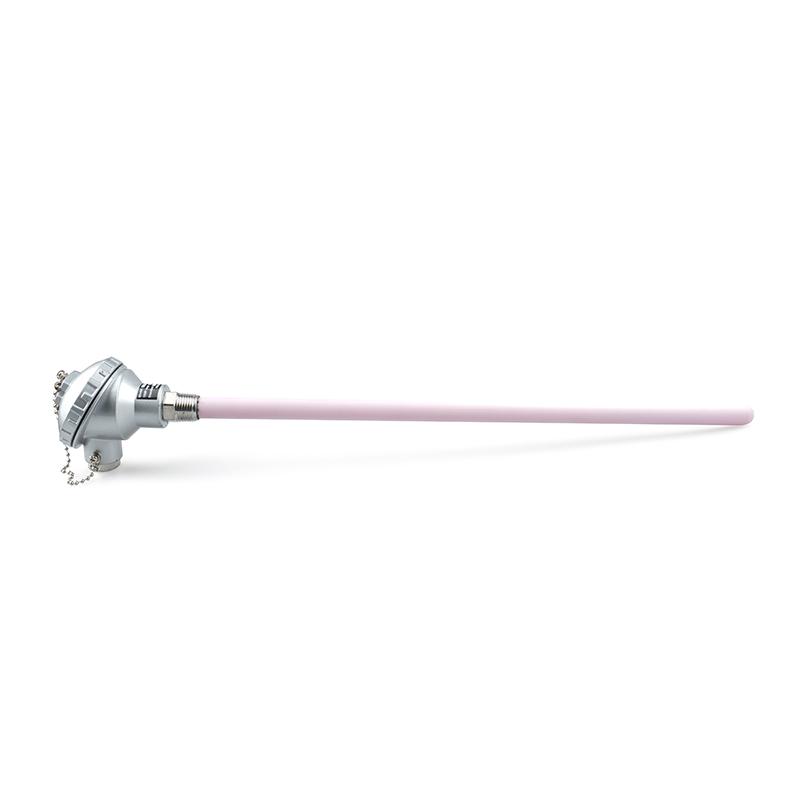

El sensor consta de dos secciones de sonda distintas: una de acero inoxidable que se conecta a la caja de conexiones y una de cerámica que se extiende hasta la zona de medición de alta temperatura. Esta construcción bimaterial combina la resistencia mecánica y la maquinabilidad del acero inoxidable con la estabilidad térmica superior y la inercia química de los materiales cerámicos avanzados.

La caja de conexiones integrada de aluminio fundido a presión proporciona un alojamiento seguro e impermeable para los terminales del termopar, protegiendo las conexiones eléctricas de la humedad, el polvo y las interferencias mecánicas. Tanto el diámetro como la longitud de la sonda de cada sección son totalmente personalizables, lo que permite una adaptación precisa a prácticamente cualquier geometría de instalación industrial. Como parte de la gama de soluciones de medición de temperatura PIDMaxWell, el TC-K8 está diseñado para integrarse a la perfección con controladores de temperatura PID, transmisores de temperatura y sistemas de adquisición de datos.

marca:
PIDMaxWell
artículo no.:
TC-K8/J8
pago:
T.T, Credit Card, Paypal etc, to be negotiate
precio de mercado:
$8
precio:
$10
origen del producto:
Made in China
color:
Silver, blue
orden mínima:
10 PCS
Peso del Producto:
0.4kg
tiempo de espera:
14 days after payment confirmed

consulta ahora

Características principales

Construcción de vaina de cerámica	La funda de la sonda de cerámica ofrece una resistencia excepcional a altas temperaturas, choques térmicos y ataques químicos, lo que garantiza una larga vida útil en entornos industriales agresivos.
Diseño de sonda de doble sección	Una sección de acero inoxidable proporciona una fijación mecánica robusta en la caja de conexión, mientras que la sección de cerámica penetra en la zona de medición de alta temperatura para obtener lecturas precisas y estables.
Dimensiones totalmente personalizables	Las secciones de sonda de acero inoxidable y cerámica se pueden especificar en diámetros de 4 mm, 5 mm u 8 mm, con longitudes adaptadas a los requisitos exactos de la instalación.

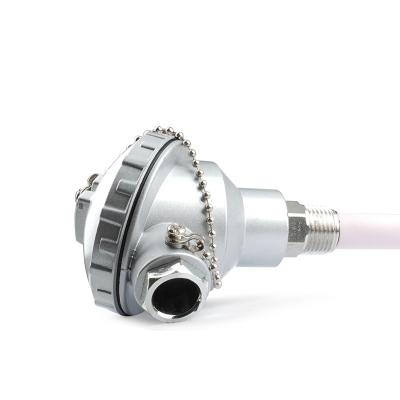

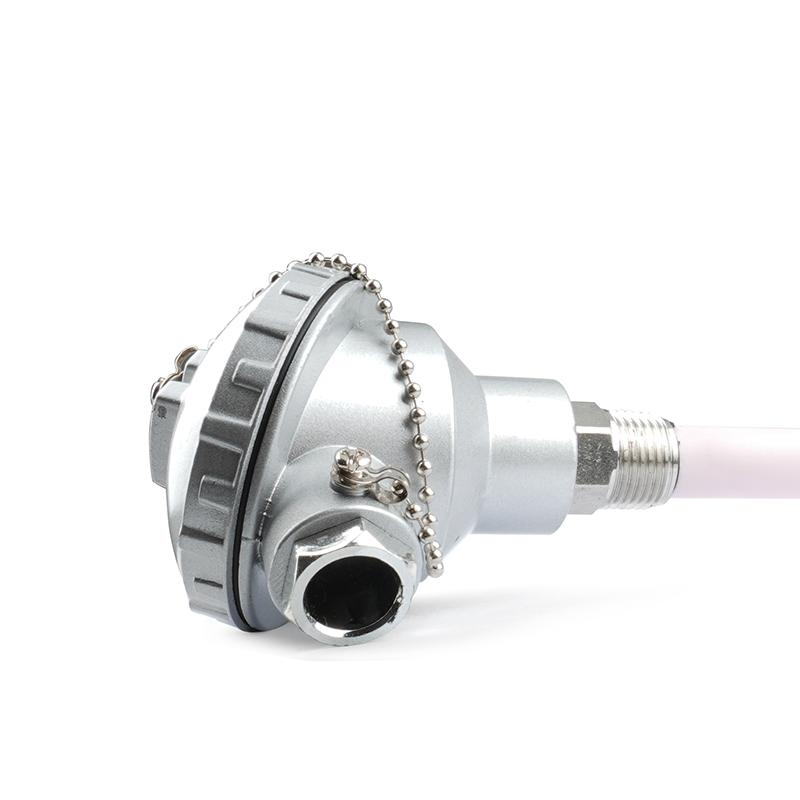

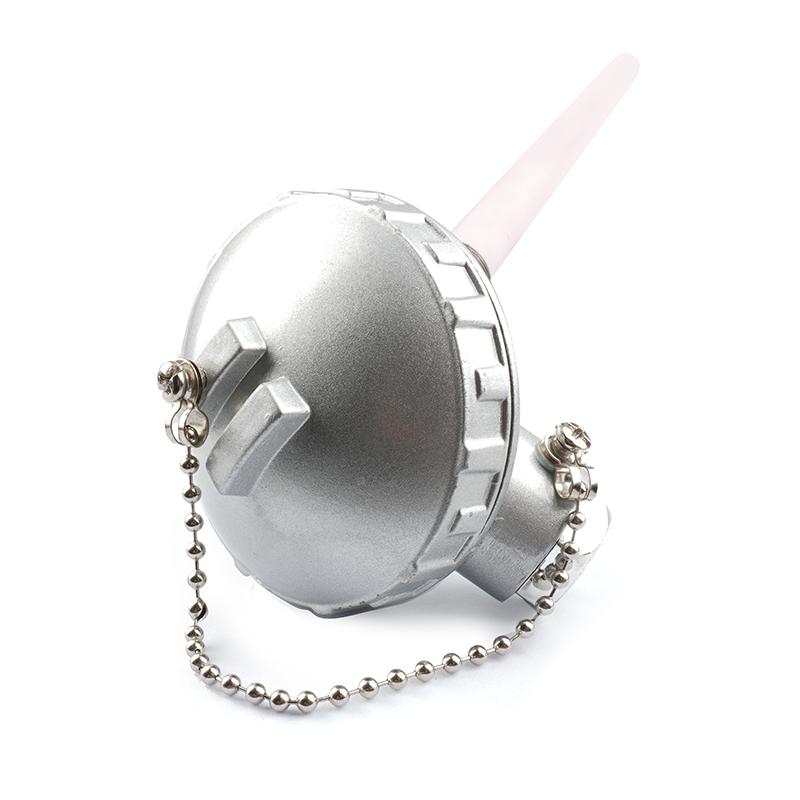

Caja de conexión de aluminio fundido a presión	La robusta caja de conexión protege los terminales del termopar de la exposición ambiental, lo que simplifica el cableado de campo y garantiza conexiones eléctricas confiables.
Unión conectada a tierra o no conectada a tierra	Disponible en configuraciones de unión con conexión a tierra (GD) o sin conexión a tierra (UG) para adaptarse a diferentes requisitos de medición y necesidades de aislamiento eléctrico.
Termopar tipo K	Utiliza un elemento termopar tipo K (cromel-alumel) estándar, que ofrece un amplio rango de medición de temperatura y una amplia compatibilidad con la instrumentación industrial.

Especificaciones técnicas

La siguiente tabla resume los parámetros técnicos clave del termopar con vaina cerámica TC-K8.

Hay configuraciones personalizadas disponibles; comuníquese con PIDMaxWell para requisitos no estándar.

Parámetro	Valor
Número de modelo	TC-K8
Tipo de termopar	Tipo K (cromel-alumel)
Rango de temperatura	Hasta 1200 °C (dependiendo del material y la configuración de la funda cerámica)
Material de la funda de la sonda	Cerámica (alúmina de alta pureza)
Diámetro de la pieza de acero inoxidable	4 mm, 5 mm, 8 mm (personalizable)
Longitud de la pieza de acero inoxidable	30 mm, 50 mm (personalizable)
Diámetro de la pieza cerámica	4 mm, 5 mm, 8 mm (personalizable)
Longitud de la pieza de cerámica	50 mm, 100 mm (personalizable)
Tipo de unión	Con conexión a tierra (GD) o sin conexión a tierra (UG)
Accesorios de tornillo	Ninguno (N) — otras opciones disponibles
Cable conductor	Ninguno (N) — otras opciones disponibles
Conexión / Terminación	Caja de conexión (CB): aluminio fundido a presión
Señal de salida	FEM del termopar (milivoltios)
Cumplimiento	Norma de termopar tipo K IEC 60584 / ANSI MC96.1

El código de pedido del TC-K8 está estructurado para permitir la personalización completa de la configuración del sensor. Cada posición del código corresponde a un parámetro específico. Las opciones estándar se listan a continuación; sin embargo, se pueden solicitar dimensiones y configuraciones personalizadas. Para la variante tipo J, sustituya «TC-K8» por «TC-J8» en el código de pedido.

Haga clic en el enlace a continuación para descargar el catálogo y el manual del usuario. TC-K8/TC-J8

Catálogo TC-K8

Aplicaciones potenciales

El termopar con vaina cerámica TC-K8 está diseñado para procesos industriales donde los sensores convencionales con vaina metálica se verían comprometidos por temperaturas extremas, atmósferas corrosivas o condiciones abrasivas. Su vaina cerámica proporciona la inercia química y la estabilidad térmica necesarias para un funcionamiento fiable y a largo plazo en las siguientes áreas de aplicación:

Hornos de cerámica y vidrio	El TC-K8 es ideal para monitorear las temperaturas de cocción en hornos de cerámica y vidrio, donde las temperaturas pueden superar los 1000 °C y la atmósfera puede contener gases corrosivos. La vaina cerámica resiste estas condiciones sin degradarse, lo que garantiza lecturas de temperatura precisas y constantes durante todo el ciclo de cocción.
Hornos industriales y tratamiento térmico	En los procesos de tratamiento térmico de metales, como el recocido, el temple, el revenido y la sinterización, el control preciso de la temperatura es fundamental para lograr las propiedades deseadas del material. El TC-K8 proporciona información fiable de la temperatura para los sistemas de control de hornos, lo que permite obtener resultados consistentes y repetibles en el tratamiento térmico.
Fundiciones y fundición de metales	El monitoreo de temperatura en las operaciones de fundición, incluyendo la manipulación de metal fundido y los procesos de fundición, requiere sensores capaces de soportar calor radiante intenso y ciclos térmicos. El TC-K8 está diseñado para funcionar de forma fiable en estas exigentes condiciones.
Incineradores y plantas de conversión de residuos en energía	La monitorización de la temperatura de la cámara de combustión en incineradoras e instalaciones de valorización energética de residuos requiere sensores resistentes a altas temperaturas y gases de combustión corrosivos. La vaina cerámica proporciona la resistencia química necesaria para un funcionamiento estable y a largo plazo.
Generación de energía	En instalaciones de generación de energía, incluidas plantas de energía a carbón y biomasa, el TC-K8 se puede utilizar para monitorear temperaturas en calderas, sistemas de gases de combustión y otras zonas de alta temperatura, lo que contribuye al funcionamiento eficiente y seguro de la planta.
Aplicaciones de laboratorio e investigación	Los laboratorios de investigación y desarrollo que requieren mediciones precisas de alta temperatura en entornos controlados o experimentales pueden beneficiarse de la precisión y las dimensiones personalizables del TC-K8, lo que permite la integración en plataformas de prueba especializadas y aparatos experimentales.
Procesamiento químico y petroquímico	Los reactores, reformadores y calentadores de proceso de alta temperatura en plantas químicas y petroquímicas requieren sensores de temperatura con excelente resistencia química. La vaina cerámica del TC-K8 es compatible con una amplia gama de atmósferas de proceso, incluyendo entornos oxidantes y reductores.
