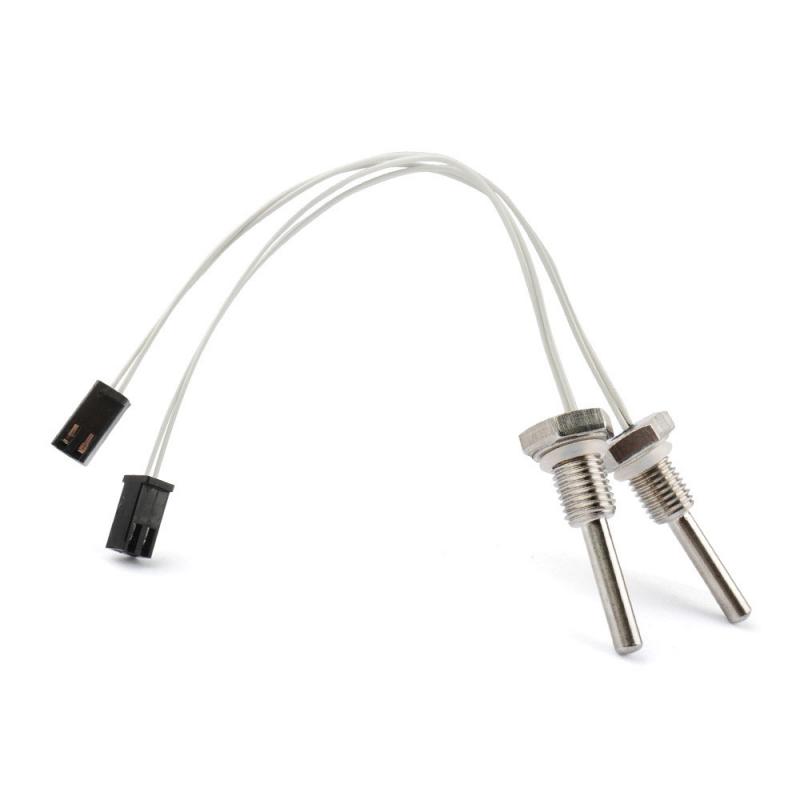

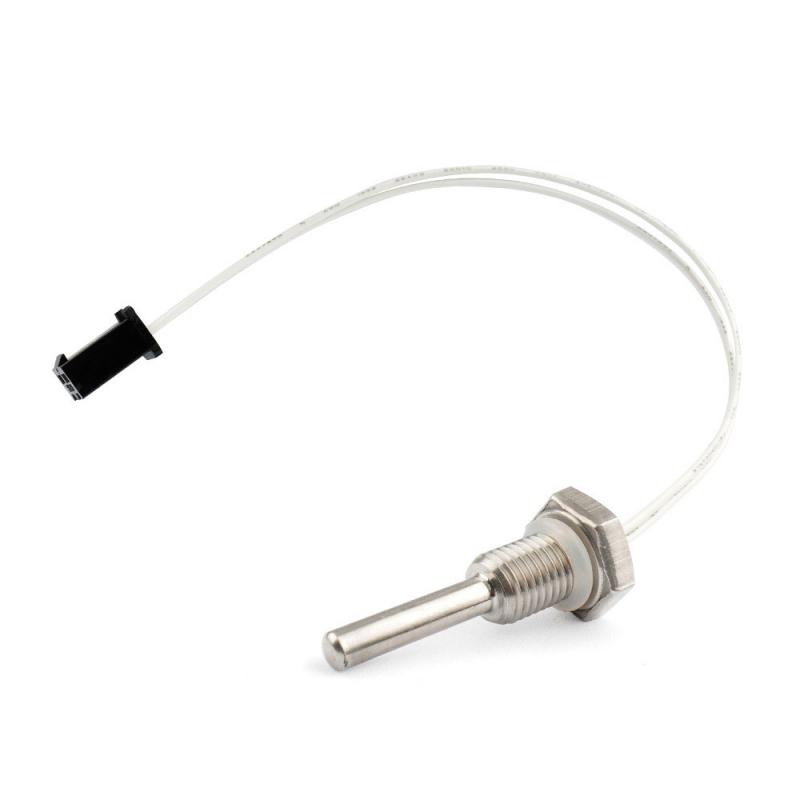

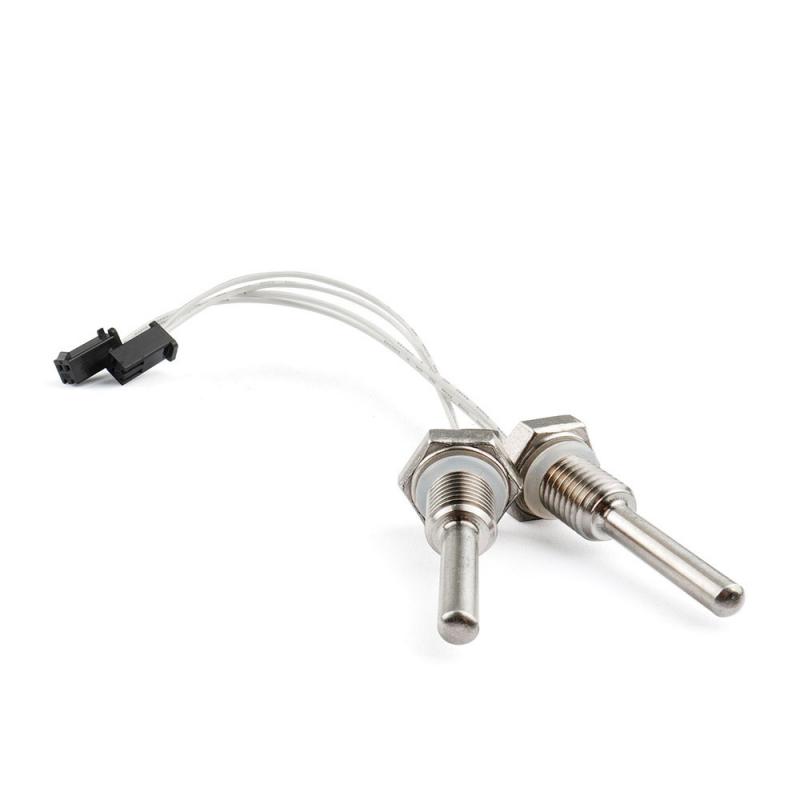

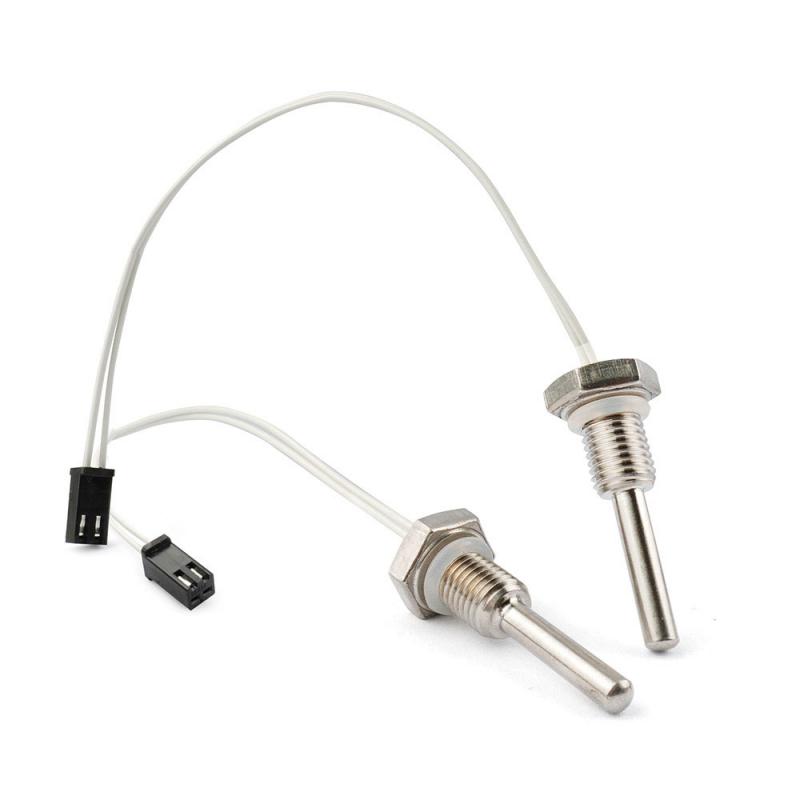

La serie NTC10K es un sensor de temperatura compacto y de alta precisión con termistor de coeficiente de temperatura negativo (NTC), alojado en una robusta sonda de acero inoxidable con cuerpo roscado M8. Diseñado para su instalación directa en puertos roscados de tuberías, tanques, intercambiadores de calor y maquinaria, este sensor proporciona una medición de temperatura precisa y económica en un amplio rango operativo sin necesidad de acondicionamiento de señal ni compensación de unión fría.
El sensor se compone de un termistor NTC de precisión con una resistencia nominal de 10 kΩ a 25 °C y un valor B (B25/100) de 3950 K ± 1 %. El termistor está encapsulado en una sonda de acero inoxidable de 4 mm de diámetro, sellada con resina epoxi de alta temperatura para garantizar la protección contra la humedad. El cuerpo roscado M8 incorpora una junta de silicona de alta temperatura que proporciona un sellado hermético al instalarse en un puerto roscado. Un cable plano de silicona de 150 mm termina en un conector SMP estándar de 2 pines (tipo Micro-Fit) para una conexión rápida y sin herramientas al sistema central.
La serie NTC10K es totalmente compatible con la gama de controladores de temperatura de Maxwell, así como con controladores de terceros, placas de control de HVAC y sistemas basados en microcontroladores que aceptan una entrada pasiva de termistor NTC. El pequeño diámetro de la sonda, el cable corto y el conector plug-and-play del sensor lo convierten en un componente ideal para fabricantes de equipos originales (OEM) e integradores de sistemas.
marca:
PIDMaxWellartículo no.:
NTC 10Kpago:
T.T, Credit Card, Paypal etc, to be negotiateprecio de mercado:
$10precio:
$5origen del producto:
Made in Chinacolor:
Silver, whiteorden mínima:
10 PCSPeso del Producto:
0.05kgtiempo de espera:
14 days after payment confirmedCaracterísticas principales
Elemento NTC de alta precisión: Resistencia nominal de 10 kΩ a 25 °C con una tolerancia de ±1 %; el valor B de 3950 K ±1 % garantiza lecturas de temperatura precisas y repetibles en todo el rango operativo

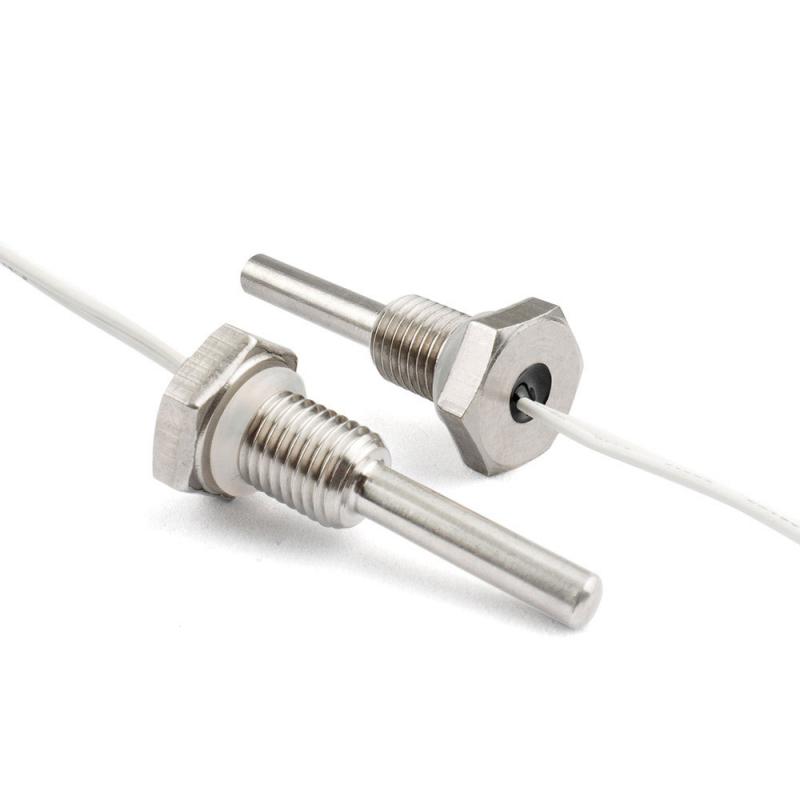

Sonda compacta de acero inoxidable M8: El diámetro de la sonda de 4 mm y la longitud de 19 mm permiten su instalación en espacios reducidos y equipos con espacio reducido. La rosca M8 × 1,25 (11 mm de longitud) es compatible con los conectores roscados M8 estándar.
Junta de silicona de alta temperatura: Una junta de silicona integrada debajo de la tuerca hexagonal proporciona un sellado fiable y a prueba de fugas cuando se aprieta en un puerto roscado, lo que evita la entrada de líquido o gas alrededor del conector
Cable conductor de silicona plano corto de 150 mm: El cable conductor de silicona plano de 150 mm está clasificado para un funcionamiento continuo hasta 200 °C, lo que lo hace adecuado para su uso en entornos de alta temperatura ambiente, como compartimentos de motores y hornos industriales.
Conector SMP de 2 pines: El sensor termina en un conector SMP estándar de 2 pines (compatible con Micro-Fit), lo que permite una conexión y desconexión rápida, sin herramientas y sin soldadura. Ideal para líneas de montaje de fabricantes de equipos originales (OEM) y aplicaciones de servicio de campo
Amplio rango de temperatura de funcionamiento: El sensor funciona de manera confiable desde -40 °C hasta +125 °C y cubre la mayoría de los requisitos de medición de temperatura de los sistemas industriales, HVAC, automotrices y de electrodomésticos.
Construcción resistente al agua y a la corrosión: El cuerpo de la sonda de acero inoxidable 304 y la tuerca hexagonal ofrecen una excelente resistencia a la corrosión en ambientes húmedos y ligeramente corrosivos. La punta de la sonda sellada con epoxi impide la entrada de humedad al elemento sensor.
Especificaciones técnicas
Características eléctricas
| Parámetro | Valor | Observaciones |
| Tipo de sensor | Termistor NTC (coeficiente de temperatura negativo) | — |
| Resistencia nominal a 25 °C (R25) | 10 kΩ | Medido en condición de potencia cero |
| Tolerancia de resistencia (R25) | ±1 % | Calibrado de fábrica |
| Valor B (B25/100) | 3950 K | Coeficiente de Steinhart-Hart |
| Tolerancia del valor B | ±1 % | — |
| Rango de temperatura de funcionamiento | −40 °C a +125 °C | Funcionamiento continuo |
| Factor de disipación (en aire en calma) | ≥ 3 mW/°C | Referencia de autocalentamiento |
| Constante de tiempo térmico (en agua) | ≤ 25 segundos | Respuesta al 63,2% del cambio de paso |
| Resistencia de aislamiento | ≥ 100 MΩ a 500 VCC | Entre los cables y el cuerpo de la sonda |
| Tensión no disruptiva dieléctrica | 1200 V CA, 2 mA, 3 s | Sin ruptura |
| Disipación máxima de potencia | ≤ 1 mW (recomendado) | Para minimizar el error de autocalentamiento |
Dimensión mecánica
| Dimensión/Componente | Especificación | Material |
| Diámetro exterior de la sonda | 4 mm | Acero inoxidable 304 |
| Longitud de la sonda (debajo de la tuerca hexagonal) | 19 mm | Acero inoxidable 304 |
| Tipo de rosca | M8 × 1,25 (métrica gruesa) | Acero inoxidable 304 |
| Longitud de la rosca | 11 mm | — |
| Tuerca hexagonal entre caras | 13 mm (S13) | Acero inoxidable 304 |
| Junta de sellado | Silicona de alta temperatura, incluida | Goma de silicona |
| Longitud del cable conductor | 150 milímetros (15 centímetros) | Funda plana de silicona |
| Calibre del cable conductor | 26 AWG (0,13 mm²) | Conductor de cobre estañado |
| Clasificación de aislamiento del cable conductor | 200 °C continuos | Goma de silicona |
| Tipo de conector | SMP de 2 pines (compatible con Micro-Fit) | Carcasa negra de PA66 |
| Longitud total del sensor (punta de la sonda al conector) | ≈ 185 mm | — |
Tabla de referencia de resistencia y temperatura
La siguiente tabla proporciona valores de resistencia representativos para el sensor NTC10K a temperaturas seleccionadas, calculados utilizando la ecuación de parámetro B de Steinhart-Hart con R25 = 10 kΩ y B25/100 = 3950 K. Estos valores se proporcionan como referencia para el diseño de circuitos y fines de calibración.
| Temperatura (°C) | Resistencia (kΩ) | Resistencia (Ω) |
| -40 | 329.5 | 329,500 |
| -20 | 98.0 | 98,000 |
| -10 | 57.0 | 57000 |
| 0 | 34.0 | 34000 |
| 10 | 20.9 | 20900 |
| 20 | 12.9 | 12900 |
| 25 | 10.0 | 10,000 |
| 30 | 7.9 | 7,900 |
| 40 | 5.0 | 5000 |
| 50 | 3.3 | 3300 |
| 60 | 2.2 | 2200 |
| 70 | 1.5 | 1500 |
| 80 | 1.05 | 1050 |
| 100 | 0.55 | 550 |
| 125 | 0.26 | 260 |
Especificaciones ambientales y de fiabilidad
| Elemento de prueba | Condición de prueba | Criterio de aceptación |
| Almacenamiento a baja temperatura | −40 °C, 1000 horas (IEC 60068-2-1) | ΔR25/R25 ≤ 3%; sin daños visibles |
| Almacenamiento a alta temperatura | +125 °C, 1000 horas (IEC 60068-2-2) | ΔR25/R25 ≤ 3%; sin daños visibles |
| Calor húmedo (estado estable) | 40 °C / 90–95 % HR, 1000 horas (IEC 60068-2-3) | ΔR25/R25 ≤ 3%; sin daños visibles |
| Choque térmico | −40 °C ↔ +125 °C, 5 ciclos (IEC 60068-2-14) | ΔR25/R25 ≤ 3%; sin daños visibles |
| Resistencia a la tracción del cable conductor | 9,8 N (1 kgf) a lo largo del eje del alambre, 1 minuto | Sin separación de cables ni agrietamiento de la resina |
| Prueba de caída | Caída de 1 m sobre una tabla de roble de 10 mm, 5 veces | Sin daños visibles |
| Clasificación IP | IP67 (sonda y accesorio, cuando se instala con junta) | Sin entrada de agua a 1 m de profundidad, 30 min |
¿Por qué elegir Maxwell?
Maxwell Automation (Xiamen) Limited es un fabricante y exportador líder de productos de automatización industrial y medición de temperatura, con sede en Xiamen, provincia de Fujian, China. La serie NTC10K se fabrica bajo estrictos procedimientos de control de calidad, con pruebas de resistencia del 100 % a 25 °C y verificación del valor B del lote para garantizar un rendimiento constante en todos los lotes de producción
Personalización OEM/ODM: Dimensiones de sonda personalizadas, tipos de rosca, longitudes de cable, tipos de conector y embalaje de marca blanca disponibles para pedidos de volumen
Capacidad de producción de alto volumen: Capacidad de producción mensual de más de 100 000 unidades, con plazos de entrega estándar de 10 a 15 días laborables para configuraciones personalizadas
Pruebas 100 % eléctricas: Cada sensor se prueba para determinar su resistencia R25 y su continuidad antes del envío, con verificación del valor B opcional disponible
Precios competitivos de fábrica: Precios directos de fábrica sin margen de intermediario. Descuentos por volumen disponibles para pedidos superiores a 1000 unidades
Soporte logístico global: Envíos a todo el mundo a través de DHL, FedEx, UPS y transporte marítimo. Muestras disponibles para evaluación antes de realizar pedidos al por mayor
Información de contacto
| Canal | Detalles |
| Correo electrónico | sales@pidmaxwell.com |
| Teléfono / WhatsApp | +86 13779929138 |
| Teléfono (oficina) | +86-592-6382791 |
| Sitio web | www.maxwell-fa.com |
La serie NTC10K utiliza un código de pedido estructurado que codifica todos los parámetros de configuración clave en una sola cadena alfanumérica. El formato estándar del código de pedido se muestra a continuación:
NTC10K - [Código de resistencia] - [Valor B] - [Tolerancia] - [Rosca] - [Longitud del cable] - [Conector]
Desglose del código
| Posición | Campo | Código | Descripción |
| Serie de productos | Familia de sensores | NTC10K | Termistor NTC, 10 kΩ nominal a 25 °C |
| ① Código de resistencia | Valor de resistencia en paralelo | 100 mil | Resistencia en paralelo de 100 kΩ (linealización) |
| NINGUNO | Sin resistencia en paralelo (salida NTC sin procesar) | ||
| ② Valor B | Termistor B-constante | 3950 | B25/100 = 3950 K (estándar) |
| 3435 | B25/85 = 3435 K (alternativa) | ||
| ③ Tolerancia | Tolerancia de resistencia R25 | 1 | ±1% (estándar, alta precisión) |
| 2 | ±2% (grado económico) | ||
| ④ Hilo | Tipo de rosca de tornillo | M8 | Rosca gruesa métrica M8 × 1,25 (estándar) |
| M6 | Rosca gruesa métrica M6 × 1,0 (opcional) | ||
| M10 | Rosca gruesa métrica M10 × 1,5 (opcional) | ||
| ⑤ Longitud del cable | Longitud del cable conductor en cm | 15 | 150 mm (15 cm) — estándar |
| 30 | 300 mm (30 cm) — opcional | ||
| 50 | 500 mm (50 cm) — opcional | ||
| XXX | Longitud personalizada en cm (bajo pedido) | ||
| ⑥ Conector | Tipo de conector de salida | Leche desnatada en polvo | SMP de 2 pines (compatible con Micro-Fit): estándar |
| JST | Conector JST PH 2.0 de 2 pines (opcional) | ||
| DESNUDO | Extremos de cable desnudos, sin conector (opcional) | ||
| DUPONT | Conector Dupont de 2,54 mm y 2 pines (opcional) |
Código de pedido de producto estándar
La siguiente tabla muestra las configuraciones estándar de productos disponibles en stock. Se pueden solicitar configuraciones personalizadas con un pedido mínimo.
| Código de pedido | Descripción | Estado del stock |
| NTC10K-100K-3950-1-M8-15-SMP | Estándar: 10K/100K, B3950, ±1%, rosca M8, cable de 150 mm, conector SMP | Stock estándar |
| NTC10K-100K-3950-1-M8-30-SMP | 10K/100K, B3950, ±1%, rosca M8, cable de 300 mm, conector SMP | Stock estándar |
| NTC10K-100K-3950-1-M8-15-DESNUDO | 10K/100K, B3950, ±1%, rosca M8, cable de 150 mm, extremos de cable desnudos | Stock estándar |
| NTC10K-100K-3950-1-M8-15-JST | 10K/100K, B3950, ±1%, rosca M8, cable de 150 mm, conector JST PH2.0 | Hecho a pedido |
| NTC10K-100K-3950-1-M6-15-SMP | 10K/100K, B3950, ±1%, rosca M6, cable de 150 mm, conector SMP | Hecho a pedido |
| NTC10K-NINGUNO-3950-1-M8-15-SMP | Solo NTC sin procesar (sin resistencia en paralelo), B3950, ±1 %, rosca M8, 150 mm, SMP | Hecho a pedido |
NTC10K-100K-3950-1-M8-15-SMP
Aplicaciones potenciales
La serie NTC10K combina un formato compacto, alta precisión de medición y un conector SMP plug-and-play para satisfacer una amplia gama de requisitos de detección de temperatura en diversas industrias. La siguiente tabla ofrece un resumen de los principales sectores de aplicación, las configuraciones recomendadas y los requisitos clave de rendimiento para cada uno.
| Sector de aplicación | Caso de uso típico | Requisito clave | Configuración recomendada |
| HVAC y bombas de calor | Temperatura de la tubería de refrigerante, entrada/salida de agua, detección de aire ambiente | Amplia gama, resistencia a la humedad. | M8, 150 mm, SMP |
| Calentadores de agua y calderas | Temperatura del agua del tanque, monitoreo de gases de combustión, control anti-escaldaduras | Alambre de silicona de alta temperatura, sello a prueba de fugas | M8, 150 mm, SMP |
| Control de procesos industriales | Monitoreo de temperatura de tuberías y recipientes, circuitos de refrigerante | Resistencia a la corrosión, IP67 | M8, 300 mm, DESNUDO |
| Automoción y vehículos eléctricos | Temperatura del refrigerante, gestión térmica de la batería, detección de la temperatura del aceite | Resistencia a la vibración, amplio rango de temperatura. | M8, 150 mm, SMP |
| Impresión 3D y fabricación aditiva | Monitoreo de la temperatura de la cama caliente y de la cámara | Sonda compacta, respuesta rápida | M8, 150 mm, SMP/JST |
| Equipos para alimentos y bebidas | Temperatura del recipiente de cocción, refrigeración, pasteurización. | Acero inoxidable, materiales aptos para alimentos. | M8, 150 mm, SMP |
| Sistemas solares térmicos | Temperatura de salida del colector, estratificación del tanque de almacenamiento | Alambre de silicona de alta temperatura, resistente a los rayos UV. | M8, 300–500 mm, DESNUDO |
| Equipos médicos y de laboratorio | Temperatura de la incubadora, monitoreo del autoclave, control del baño de agua | Alta precisión, repetibilidad | M8, 150 mm, SMP |
| Electrodomésticos | Temperatura del agua de la lavadora, lavavajillas, cafetera. | Compacto, de bajo coste, SMP para un fácil montaje | M8, 150 mm, SMP |
| Energía renovable / Almacenamiento de baterías | Monitoreo de temperatura del paquete de baterías, protección térmica del inversor | Amplio rango de −40 a +125 °C, respuesta rápida | M8, 150 mm, SMP |
Detalles de la aplicación
Sistemas HVAC y bombas de calor
En sistemas de calefacción, ventilación y aire acondicionado, los termistores NTC son la tecnología de detección predominante para medir la temperatura de las tuberías de refrigerante, la temperatura de entrada y salida de agua y la temperatura ambiente. La rosca M8 del sensor NTC10K permite su instalación directa en las tuberías del circuito de refrigerante o de agua, mientras que la junta de silicona de alta temperatura garantiza un sellado hermético. El conector SMP de 2 pines es compatible con la mayoría de las placas de control de HVAC comerciales, lo que permite una rápida sustitución en campo sin necesidad de soldadura.
Calentadores de agua y calderas
En calentadores de agua domésticos y comerciales, tanques de almacenamiento y sistemas de calderas, el sensor NTC10K proporciona información precisa de la temperatura del agua para el control del termostato, la protección anti-escaldaduras y las funciones de gestión energética. La rosca M8 es la más utilizada para sensores de temperatura de calentadores de agua en los mercados chino y europeo. La resistencia a 200 °C del cable de silicona garantiza un funcionamiento fiable incluso en salas de calderas con alta temperatura ambiente.
Control de procesos industriales
En circuitos de refrigeración industrial, sistemas hidráulicos, equipos de dosificación de productos químicos y tuberías de proceso, el sensor NTC10K proporciona monitorización continua de la temperatura para el control de procesos y funciones de alarma. El cuerpo de la sonda, fabricado en acero inoxidable 304, resiste la corrosión causada por el agua, ácidos débiles y agentes de limpieza alcalinos. Para instalaciones que requieren tramos de cable más largos hasta un controlador remoto o PLC, se ofrecen longitudes de cable personalizadas de 300 mm, 500 mm o más, bajo pedido.
Aplicaciones automotrices y de vehículos eléctricos
En sistemas de refrigeración de automóviles, circuitos de aceite de motor y sistemas de gestión térmica de baterías de vehículos eléctricos, se prefieren los termistores NTC a los termopares debido a su mayor sensibilidad en el rango de −40 °C a +125 °C, su menor coste y la simplificación de los requisitos de acondicionamiento de señal. La rosca M8 del sensor NTC10K es compatible con los conectores estándar para sensores de automoción, y el conector SMP proporciona una conexión eléctrica segura y resistente a las vibraciones.
Impresión 3D y fabricación aditiva
En las impresoras 3D FDM, el sensor NTC10K se utiliza para monitorizar la temperatura de la cama de impresión calentada, garantizando una temperatura precisa y uniforme para una adhesión óptima de la primera capa. La rosca M8 permite instalar el sensor directamente en un resalte roscado del marco de la cama o del bloque calefactor. El conector SMP es compatible con muchas placas de control de impresoras 3D populares, y la variante del conector JST PH2.0 está disponible para placas que utilizan conectores JST de serie.
Equipos de procesamiento de alimentos y bebidas
En equipos de cocina comerciales, sistemas de refrigeración y maquinaria de procesamiento de alimentos, el sensor NTC10K proporciona una medición precisa de la temperatura para el control de procesos y el cumplimiento de la seguridad alimentaria. El cuerpo de la sonda, fabricado en acero inoxidable, cumple con los requisitos de materiales de grado alimenticio, y la junta de silicona proporciona un sellado higiénico y hermético. El sensor es adecuado para monitorear la temperatura en recipientes de cocción, circuitos de agua fría y sistemas de almacenamiento en frío.
Sistemas solares térmicos
En colectores solares térmicos de placa plana y de tubo de vacío, se utilizan termistores NTC para medir la temperatura de salida del colector y la temperatura del tanque de almacenamiento para el funcionamiento del controlador de temperatura diferencial (DTC). El amplio rango de operación del sensor NTC10K (−40 °C a +125 °C) cubre todo el espectro operativo de los sistemas solares térmicos, incluidas las temperaturas de estancamiento. El cable de silicona es resistente a la radiación UV y a temperaturas ambiente elevadas en instalaciones exteriores.
Equipos médicos y de laboratorio
En baños de agua de laboratorio, incubadoras, autoclaves y equipos de diagnóstico médico, la tolerancia de resistencia de ±1 % y el valor B estable del sensor NTC10K proporcionan la precisión de medición y la repetibilidad necesarias para aplicaciones científicas y médicas. La sonda compacta M8 puede instalarse en accesorios estándar de cristalería de laboratorio, recipientes de reacción y cámaras de temperatura controlada.
Electrodomésticos
En lavadoras, lavavajillas, cafeteras y otros electrodomésticos, los termistores NTC con conectores SMP son el componente estándar de detección de temperatura gracias a su bajo coste, tamaño compacto y fácil montaje automatizado. El conector SMP estándar del sensor NTC10K es compatible con la mayoría de las placas de control de electrodomésticos, y la rosca M8 proporciona una instalación segura y hermética en el circuito de agua.
Sistemas de almacenamiento de energía en baterías
En paquetes de baterías de iones de litio, sistemas de gestión de baterías (BMS) y sistemas de almacenamiento de energía a escala de red, los termistores NTC se utilizan para la monitorización de la temperatura de las celdas, la detección de fugas térmicas y el control de la velocidad de carga/descarga. El rango de funcionamiento del sensor NTC10K, de −40 °C a +125 °C, cubre toda la envolvente térmica de las celdas de iones de litio, y el conector SMP proporciona una conexión eléctrica fiable y de baja resistencia en el circuito de gestión de baterías.
