Sensor de temperatura de punta desnuda tipo K/J

El TC-K14B es un termopar tipo K de respuesta rápida, diseñado para aplicaciones donde la medición de temperatura rápida y precisa es esencial. A diferencia de los termopares con revestimiento convencionales, el TC-K14B presenta una unión de cordón soldado expuesto con mínima masa térmica, lo que le permite detectar cambios de temperatura en fracciones de segundo. Esto lo convierte en la opción preferida para tareas de monitorización dinámica de temperatura en entornos de investigación, pruebas y control de calidad industrial.

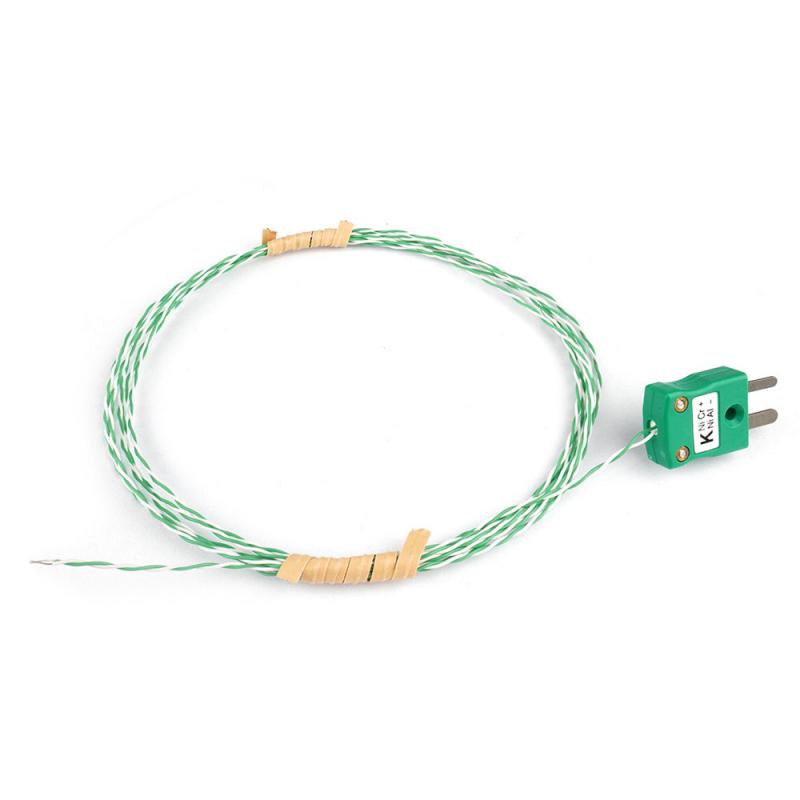

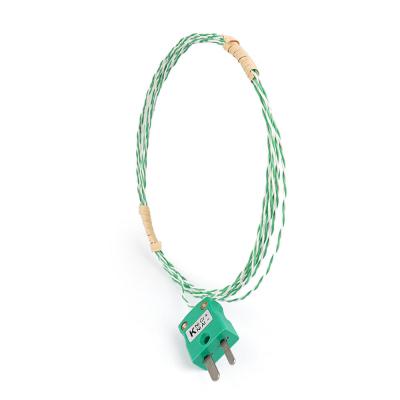

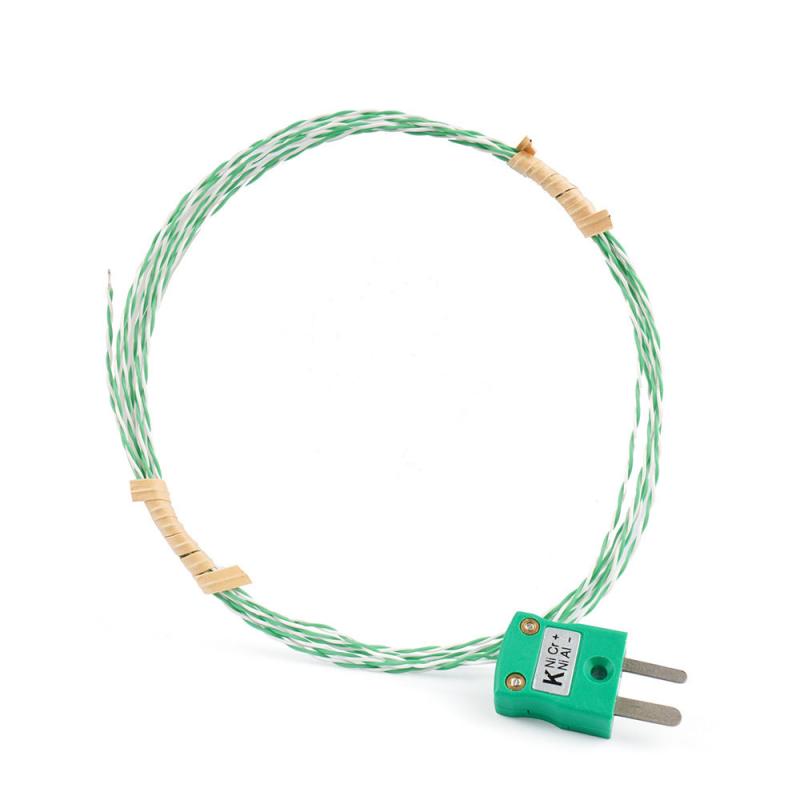

El sensor está fabricado con un par de cables de termopar de cromo-alumel (tipo K) de calibre fino, trenzados y aislados con una malla flexible de fibra de vidrio. La codificación de color verde y blanco del cable sigue la norma internacional para termopares tipo K, lo que permite una identificación clara de la polaridad. El aislamiento de fibra de vidrio ofrece excelente resistencia térmica y flexibilidad, lo que permite instalar el sensor en espacios reducidos y geometrías complejas sin riesgo de dañar el aislamiento.

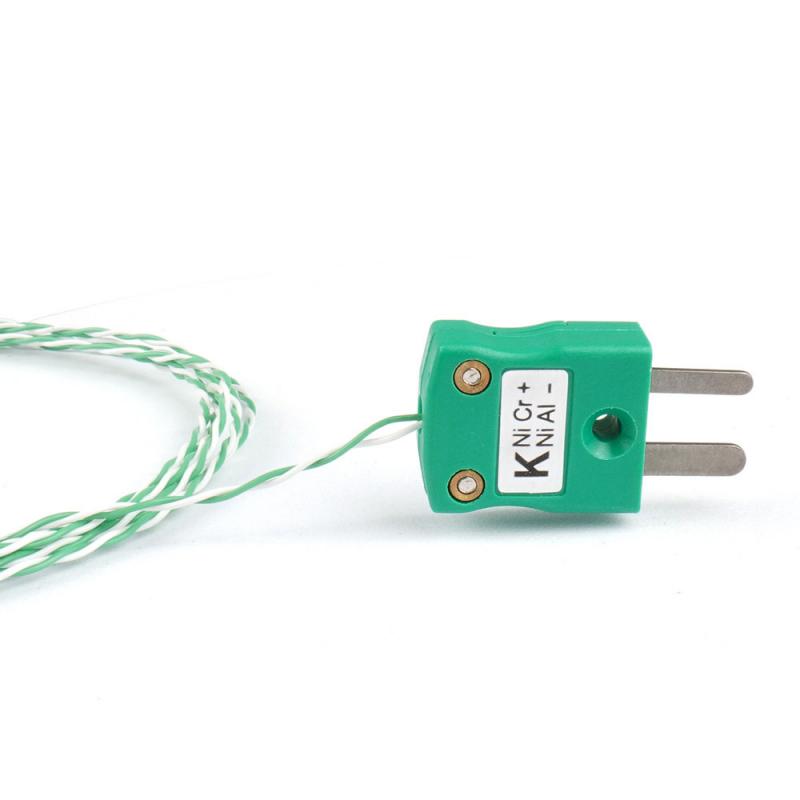

En el extremo del instrumento, el TC-K14B incorpora un conector miniatura tipo K de desconexión rápida estándar (carcasa verde, etiquetada como «K NiCr+ / NiAl−»), compatible con una amplia gama de termómetros portátiles, registradores de datos e indicadores de temperatura que aceptan el estándar de conectores miniatura para termopares IEC 60584/ANSI. Su diseño "plug and play" elimina la necesidad de cableado de campo, lo que permite una rápida implementación y sustitución del sensor sin necesidad de herramientas ni conocimientos especializados.

La longitud del cable es totalmente personalizable, lo que permite al TC-K14B adaptarse a instalaciones donde el punto de medición se encuentra a una distancia considerable del instrumento. Como parte de la gama de soluciones de medición de temperatura PIDMaxWell, el TC-K14B está diseñado para integrarse perfectamente con los controladores de temperatura PID, transmisores de temperatura e instrumentación compatible de terceros de PIDMaxWell.

marca:
PIDMaxWell
artículo no.:
TC-K14/J14
pago:
T.T, Credit Card, Paypal etc, to be negotiate
precio de mercado:
$10
precio:
$5
origen del producto:
Made in China
color:
Silver, blue
orden mínima:
10 PCS
Peso del Producto:
0.1kg
tiempo de espera:
14 days after payment confirmed

consulta ahora

Características principales

Tiempo de respuesta rápido	La unión soldada expuesta y el fino cable del termopar minimizan la masa térmica, lo que permite una respuesta casi instantánea a los cambios de temperatura. Esto hace que el TC-K14B sea ideal para medir temperaturas que cambian rápidamente en procesos dinámicos.
Diseño de unión expuesta	La punta de cordón soldado proporciona contacto directo con el medio de medición, maximizando la transferencia de calor y la velocidad de respuesta. Este diseño está optimizado para mediciones de temperatura de aire, gas y superficie donde la velocidad es el requisito principal.
Conector de desconexión rápida en miniatura	El conector miniatura tipo K (verde) estándar IEC 60584/ANSI permite una conexión y desconexión rápida y sin herramientas de instrumentos compatibles. Su diseño polarizado evita la inserción incorrecta, protegiendo así tanto el sensor como el instrumento.
Cable conductor de fibra de vidrio flexible	El cable conductor de par trenzado, aislado con fibra de vidrio verde y blanco, es liviano, flexible y resistente a altas temperaturas, lo que hace que sea fácil de enrutar a través de espacios reducidos y alrededor de geometrías complejas sin riesgo de dañar el aislamiento.
Longitud del cable conductor personalizable	La longitud del cable conductor se puede especificar a cualquier longitud requerida por la aplicación, desde configuraciones de banco cortas hasta recorridos largos entre el punto de medición y el instrumento.
Compatibilidad estándar de tipo K	Como termopar tipo K estándar, el TC-K14B es compatible con prácticamente todos los instrumentos de temperatura tipo K, incluidos termómetros portátiles, registradores de datos, controladores PID y transmisores de temperatura.
Ligero y portátil	La construcción compacta y liviana hace que el TC-K14B sea fácil de transportar e implementar en el campo, lo que admite tareas de inspección y medición de temperatura móviles.

Especificaciones técnicas

La siguiente tabla resume los parámetros técnicos clave del termopar de respuesta rápida TC-K14B.

Hay longitudes y configuraciones de cables conductores personalizados disponibles; comuníquese con PIDMaxWell para conocer los requisitos no estándar.

Parámetro	Valor
Número de modelo	TC-K14B
Tipo de termopar	Tipo K (cromel-alumel)
Tipo de unión	Cordón soldado expuesto (punta desnuda)
Rango de temperatura	-50 °C a 250 °C (-58 °F a 482 °F)
Exactitud	±1 °C o ±0,75 % de la lectura (lo que sea mayor), según IEC 60584 Clase 1
Tiempo de respuesta	< 0,5 segundos (típico, en aire quieto)
Aislamiento de cables conductores	Trenza de fibra de vidrio (par trenzado verde/blanco)
Calibre de cable conductor	Calibre fino (cable de termopar de 0,2 mm de diámetro, típico)
Longitud del cable conductor	Personalizable (estándar: 1000 mm, 2000 mm, 3000 mm)
Tipo de conector	Enchufe de desconexión rápida tipo K en miniatura (norma IEC 60584/ANSI)
Color de la carcasa del conector	Verde (estándar tipo K)
Marcado de polaridad del conector	NiCr+ (positivo) / NiAl− (negativo)
Material del conector	Carcasa termoplástica de alta temperatura, pasadores de acero inoxidable.
Señal de salida	FEM del termopar (milivoltios)
Cumplimiento	Norma de termopar tipo K IEC 60584 / ANSI MC96.1

Notas de instalación y uso

Ubicación de la unión:

Para una medición precisa de la temperatura, asegúrese de que la unión expuesta de la perla esté en contacto directo o muy cerca de la superficie o el medio que se está midiendo. Evite que la perla entre en contacto con cualquier superficie que no sea el punto de medición previsto, ya que esto podría generar errores de medición.

Polaridad del conector:

El conector miniatura tipo K está polarizado y codificado para evitar una inserción incorrecta. Conecte siempre los cables verde (positivo, NiCr+) y blanco (negativo, NiAl−) a los terminales correspondientes del instrumento. La polaridad invertida provocará lecturas de temperatura incorrectas.

Enrutamiento de cables conductores:

Evite tender el cable cerca de cables de alta tensión o campos electromagnéticos intensos, ya que esto podría introducir ruido en la señal del termopar. Siempre que sea posible, utilice un cable de extensión blindado para tramos largos en entornos con ruido eléctrico.

Límites de temperatura:

El TC-K14B está clasificado para usarse hasta 250 °C. Superar esta temperatura podría dañar el aislamiento de fibra de vidrio y el conector miniatura. Para aplicaciones a temperaturas más altas, consulte el termopar con vaina cerámica TC-K8 o contacte con PIDMaxWell para obtener una alternativa adecuada.

Manejo:

El cable fino del termopar es delicado y debe manipularse con cuidado para evitar que se doble, se enrosque o se dañe cerca de la unión expuesta. Inspeccione el sensor antes de cada uso para asegurarse de que la unión y el aislamiento estén intactos.

El código de pedido TC-K14B permite especificar fácilmente la configuración del sensor. El principal parámetro personalizable es la longitud del cable. Para la variante tipo J con conector miniatura, el modelo equivalente es el TC-J14B. Disponemos de longitudes de cable personalizadas y configuraciones especiales bajo pedido. Para sus requisitos específicos, contacte con PIDMaxWell.

Parámetro

Opciones

Longitud del cable conductor (mm)

1000 = 1000 mm (1 metro)

2000 = 2000 mm (2 metros)

3000 = 3000 mm (3 metros)

(Longitudes personalizadas disponibles a pedido)

Ejemplo de código de pedido

Tipo de termopar	Tipo K (cromel-aluminio)
Código de modelo	K14B
Tipo de unión	Cordón soldado expuesto (respuesta rápida)
Longitud del cable conductor	2000 mm (2 metros)
Aislamiento del cable conductor	Trenza de fibra de vidrio, par trenzado
Conector	Enchufe miniatura tipo K de desconexión rápida (verde)

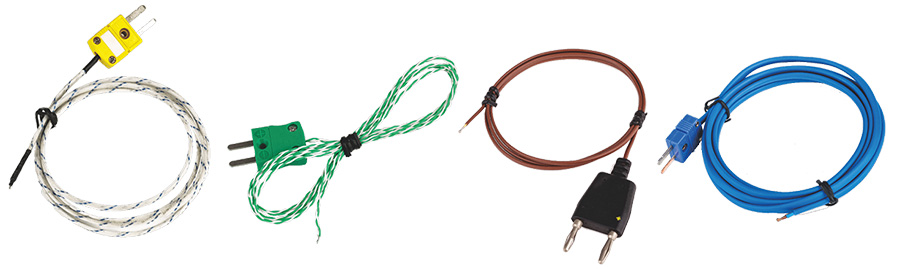

TC-K14-A / TC-J14-A

TC-K14-B / TC-J14-B

TC-K14-C / TC-J14-V

TC-K14-D / TC-J14-D

Haga clic en el enlace a continuación para descargar el catálogo y el manual del usuario. TC-K14/TC-J14

Catálogo TC-K14

Aplicaciones potenciales

La combinación de rápido tiempo de respuesta, cable flexible y conector miniatura plug-and-play del TC-K14B lo hace excepcionalmente versátil. Es ideal para cualquier aplicación que requiera una medición de temperatura rápida y precisa, y donde se valore la comodidad de una conexión de desconexión rápida. Las siguientes secciones describen las principales áreas de aplicación de este sensor.

Sistemas de HVAC y refrigeración	El TC-K14B se utiliza ampliamente en la puesta en marcha, el mantenimiento y el diagnóstico de sistemas de climatización (HVAC). Los técnicos pueden medir rápidamente la temperatura del aire en los conductos de suministro y retorno, comprobar el rendimiento del serpentín del condensador y del evaporador, verificar la calibración del termostato y diagnosticar fallos del sistema. Su rápida respuesta permite monitorizar en tiempo real los cambios de temperatura a medida que varían las condiciones del sistema.
Pruebas térmicas de electrónica y PCB	En la fabricación de electrónica y la I+D, el TC-K14B se puede utilizar para verificar las temperaturas de unión de componentes, evaluar la eficacia de los disipadores térmicos, mapear gradientes térmicos en placas de circuito impreso y validar diseños de gestión térmica. La unión de alambre fino y microesfera se puede colocar con precisión en componentes pequeños sin alterar el entorno térmico.
Laboratorios de Investigación y Desarrollo	Las aplicaciones de investigación que requieren datos de temperatura rápidos y precisos se benefician enormemente de la rápida respuesta y la construcción flexible del TC-K14B. El sensor se puede utilizar en experimentos de túnel de viento, investigación de combustión, caracterización de materiales y cualquier configuración experimental donde la medición de temperatura transitoria sea crucial para la calidad de los datos.
Equipos para servicios de alimentación y catering	El TC-K14B es ideal para verificar la temperatura superficial de equipos de cocina, planchas, placas calefactoras y superficies para calentar alimentos, garantizando así el cumplimiento de los requisitos de temperatura de seguridad alimentaria. Su rápida respuesta permite realizar comprobaciones puntuales en múltiples superficies sin esperar a que el sensor se estabilice.
Diagnóstico de automoción y deportes de motor	Los técnicos automotrices e ingenieros de deportes de motor utilizan termopares de respuesta rápida para monitorear las temperaturas de los componentes del motor, del colector de escape, de los discos de freno y de la superficie de los neumáticos. La rápida respuesta del TC-K14B permite una medición precisa de temperaturas que cambian rápidamente durante el funcionamiento dinámico.
Control de Calidad Industrial y Validación de Procesos	En entornos de fabricación, el TC-K14B facilita la verificación rápida de temperatura en líneas de producción, controles de calidad durante el proceso y la calificación de equipos. El conector de desconexión rápida permite mover el sensor rápidamente entre puntos de medición, lo que mejora el rendimiento en tareas de inspección multipunto.
Procesamiento de plásticos y caucho	Monitorear las temperaturas del molde, del cilindro de la extrusora y de la superficie del material durante el procesamiento de plásticos y caucho requiere una detección rápida y precisa. El TC-K14B proporciona la velocidad de respuesta necesaria para detectar variaciones de temperatura que podrían afectar la calidad del producto.
Aplicaciones educativas y de formación	El TC-K14B es un sensor excelente para laboratorios educativos e instalaciones de capacitación, que proporciona a los estudiantes experiencia práctica en la medición de temperatura mediante termopares. Su construcción robusta y sencilla, junto con su conector estándar, facilita su integración con sistemas educativos de adquisición de datos y termómetros portátiles.
