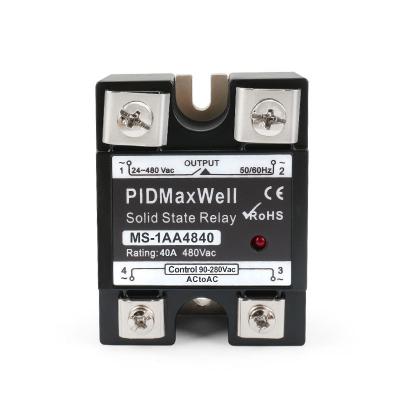

La serie Maxwell MS-1AA4840 es un relé monofásico de estado sólido CA a CA, robusto y de alta fiabilidad, diseñado para aplicaciones de control industrial exigentes. Con un amplio rango de entrada de control de 90 a 280 VCA y una capacidad de tensión de carga versátil de 24 a 480 VCA, este relé de montaje en panel garantiza una integración perfecta en diversos sistemas eléctricos que operan a 50/60 Hz. Incorpora tecnología avanzada de activación por cruce por cero y un amortiguador RC integrado en todos los rangos de amperaje, lo que proporciona una protección excepcional contra picos de tensión transitorios y garantiza un funcionamiento silencioso y de respuesta rápida. Alojado en una carcasa compacta de ABS ignífugo y completamente sellado con resina para un máximo aislamiento, la serie MS-1AA4840 garantiza un rendimiento duradero en entornos adversos. Con opciones de corriente de carga de 10 A a 120 A, es la solución ideal para un control preciso en sistemas de calefacción, maquinaria de plásticos, climatización y diversos procesos industriales automatizados. Todos los modelos cumplen con las normas CE, CCC y RoHS.

● Tipo de termopar con boquilla roscada
● M6, M8, ¼ BSP, 1/4 NPT, etc.
● Acero inoxidable, cable de silicona, cable de teflón, etc.
● Disponible con configuración con y sin conexión a tierra
● Acero inoxidable 304,316,310, latón y aluminio
● Compensación resistente a altas temperaturas cable, cable de PVC, cable de silicona, cable de PTFE, cable trenzado de metal con fibra de mica, cable trenzado de metal con fibra de vidrio.

La serie Maxwell MS-1DD60 es un relé de estado sólido CC-CC monofásico de alto rendimiento, diseñado para una conmutación fiable en aplicaciones industriales exigentes. Con un amplio rango de entrada de control de 5 a 32 V CC y una tensión de carga nominal de 60 V CC, este relé compacto para montaje en panel utiliza tecnología avanzada de activación MOSFET para garantizar tiempos de respuesta rápidos y un funcionamiento silencioso. Con opciones de corriente de carga de 10 A a 120 A, la serie MS-1DD60 presenta un tamaño físico uniforme en todos los modelos, lo que simplifica la instalación y el diseño del sistema. Su robusta carcasa negra y el indicador LED de proceso integrado lo convierten en la opción ideal para un control preciso en pequeñas aplicaciones de calefacción, control de válvulas y otras cargas inductivas o resistivas. Todos los modelos cumplen con las normas CE y RoHS, lo que garantiza su idoneidad para su uso industrial a nivel mundial.

● Solo para carga resistiva
● Relé de estado sólido monofásico
● Carga de CA de entrada de CC
● Carga de 24~480 V
CA ● 10/25/40 amperios, tres opciones
● Disparador de cruce por cero

● Relé monofásico de estado sólido
● Entrada de 3-32 V CC
● Carga de 24~480 V CA
● De 10 amperios hasta 100 amperios
● Disparador de cruce por cero
● Estilo Fotek, bajo costo

Los relés JX-1DA48 (con carcasa negra abatible) y KT-1DA48 (con carcasa gris) son relés de estado sólido de CA monofásicos controlados por CC, diseñados como alternativas económicas y de fácil instalación a los relés de estado sólido Omron G3NA. Ambas variantes comparten las mismas especificaciones eléctricas y el mismo tamaño compacto, diferenciándose únicamente en el estilo y el color de la carcasa.

Estos relés, que admiten una tensión de control de CC de 3,2 a 32 VCC, son directamente compatibles con las salidas de transistores de PLC, las E/S de microcontroladores y las señales de control de CC industriales estándar. La carga de CA admite de 24 a 480 VCA a 50/60 Hz, cubriendo sistemas de 110 V, 220 V, 380 V y 480 V en todo el mundo. Están disponibles con corrientes de carga de 10 A, 25 A y 40 A, y las tres comparten las mismas dimensiones físicas para facilitar su intercambio.

La tecnología de activación por cruce por cero garantiza que la conmutación se produzca en el punto de cruce por cero natural de la forma de onda de CA, minimizando las interferencias electromagnéticas y prolongando la vida útil de la carga. Se incorpora un circuito amortiguador RC integrado en las tres corrientes nominales, proporcionando protección adicional contra transitorios de tensión sin necesidad de componentes externos. Los modelos de 10 A, 25 A y 40 A utilizan una etapa de salida TRIAC, que ofrece una conmutación bidireccional fiable. Un indicador LED de estado proporciona confirmación visual instantánea de la activación del relé. La carcasa para montaje en panel incluye una cubierta protectora (JX-1DA48) para una mayor protección de los terminales. Se ofrece impresión láser de marca privada y logotipo personalizado bajo pedido.

● Relé de estado sólido de tipo industrial
● Monofásico
● Entrada de 3,2-32 V CC ● Carga de
24~1200 Vac
● Desde 60 amperios hasta 1000 amperios
● Gatillo de cruce por cero

● Relé de estado sólido de tipo industrial ●
Carga de CA de entrada de CA monofásica ●
Entrada de 90~280
Vac ● Carga de 24~1200 Vac
● Desde 60 amperios hasta 1000 amperios
● Gatillo de cruce por cero

El MS-1DA4825-MINI es un relé de estado sólido (SSR) de montaje en panel con salida de CA. Su entrada es de 4-20 mA, soporta una carga de 25 amperios a 480 V CA y cuenta con una rigidez dieléctrica de 2500 V entre la entrada y la salida. Este mini SSR está encapsulado en resina epoxi y es ideal para cafeteras y máquinas de espresso. Su instalación es sencilla gracias a su diseño con terminales de fijación.

La serie MKD2 es un relé de estado sólido (SSR) monofásico, de doble canal y controlado por CC, diseñado para la conmutación silenciosa y fiable de cargas de CA resistivas e inductivas en sistemas de control industriales y comerciales. Cada unidad alberga dos canales de conmutación independientes dentro de una única carcasa compacta de color negro, lo que permite controlar dos cargas de CA simultáneamente desde un solo dispositivo, ahorrando espacio en el panel y tiempo de cableado en comparación con la instalación de dos SSR separados.

El MKD2 admite una tensión de control de CC de 4 a 32 VCC, lo que lo hace directamente compatible con salidas de PLC, E/S de microcontroladores y señales de control industrial estándar. La carga de CA admite tensiones de 24 a 480 VCA, cubriendo sistemas de 110 V, 220 V, 380 V y 480 V en todo el mundo. Hay disponibles corrientes de carga de 25 A, 40 A, 60 A y 80 A, y todas las variantes comparten el mismo tamaño físico para facilitar su intercambio.

La tecnología de activación por cruce por cero garantiza que la conmutación se produzca en el punto de cruce por cero natural de la forma de onda de CA, minimizando las interferencias electromagnéticas (EMI) y prolongando la vida útil tanto del relé como de la carga conectada. Los indicadores LED individuales para cada canal proporcionan una confirmación visual instantánea del estado del relé, simplificando la puesta en marcha y la detección de fallos. La unidad cuenta con certificación CE y está fabricada en ABS ignífugo con una rigidez dieléctrica de 2500 Vrms entre la entrada, la salida y la base.

FL-SSR es un relé de estado sólido de montaje en riel DIN, versión de carga CA de entrada de CC, disipador de calor integrado con SSR, disponible con 10 A, 25 A, 40 A, 55 A.

● Relé de estado sólido trifásico
● Entrada 3-32Vcc ● Carga
24~480Vac
● Desde 10 amperios hasta 200 amperios
● Gatillo de cruce por cero

● Relé de estado sólido trifásico
● Entrada 90~280Vac
● Carga 24~480Vac
● Desde 10 amperios hasta 200 amperios
● Gatillo de cruce por cero

● Relé de estado sólido trifásico
● Entrada de 5-32 V CC ● Carga
de 24~480 V CA
● solo disponible con 10/25/40 amperios
● Gatillo de cruce por cero
● Solo para carga resistiva

● Entrada de potenciómetro SCR
● Potenciómetro 500K, 1000K
● Carga 24~480Vac
● Desde 10 amperios hasta 120 amperios
● 500K para 220Vac
● 1000K para 480Vac

● Entrada analógica SCR monofásico
● Entrada 0-10Vdc, 4-20mA
● Carga 220VAC, 380Vac
● Desde 10 amperios hasta 120 amperios
● Modo de control de disparo por fase
