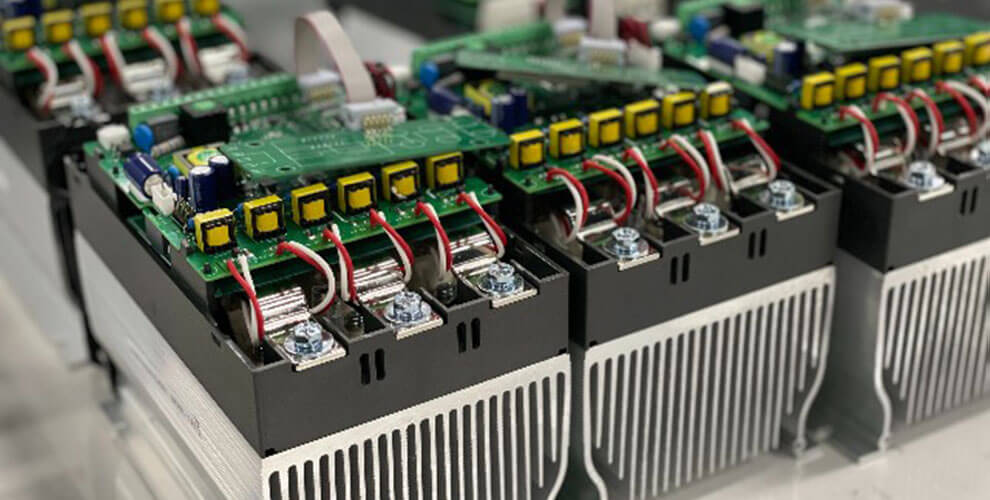

Durante el funcionamiento de los equipos de calefacción eléctrica industrial, a menudo surge una situación confusa: el controlador de potencia indica una salida y una pinza amperimétrica detecta corriente —lo que significa que el equipo no está completamente frío—, pero la velocidad de calentamiento es notablemente más lenta. Un proceso que antes tardaba media hora en alcanzar la temperatura establecida ahora puede tardar una hora o más. En tales casos, el controlador de potencia no es necesariamente la causa principal. El controlador de potencia es simplemente un componente en el sistema de regulación de salida; otros factores —como el estado de la carga, las conexiones eléctricas, el aislamiento térmico y la carga de producción— también influyen significativamente en el rendimiento del calentamiento. Equiparar la mera presencia de corriente con una "salida de potencia normal" puede llevar fácilmente los esfuerzos de resolución de problemas en la dirección equivocada.

I. Una salida del controlador de potencia no significa que la potencia de calefacción no haya disminuido.

Una lectura de corriente de una pinza amperimétrica solo confirma que la corriente fluye a través del circuito; por sí sola, no demuestra que la potencia de calefacción sea normal. Los cambios en el voltaje de salida del controlador de potencia, la resistencia de carga o la configuración del cableado pueden alterar la potencia real. Por ejemplo, si una fase específica consumía anteriormente 80 A durante el funcionamiento normal, pero ahora consume solo 50 A, incluso mientras el controlador de potencia sigue proporcionando una salida, el equipo seguirá calentando, pero su capacidad de calefacción ha disminuido claramente. Por lo tanto, al observar una salida del controlador de potencia, es mejor comparar las lecturas de corriente y voltaje con los datos de un estado conocido y que funcione correctamente. Sin una línea base confiable, los valores de corriente por sí solos tienen una importancia diagnóstica limitada.

II. Una pérdida parcial de carga aguas abajo del controlador de potencia es una causa común de calentamiento lento.

El equipo de calefacción a gran escala suele constar de múltiples elementos calefactores, como tubos, bobinas o placas calefactoras. Si uno o más de estos elementos fallan, la carga restante continúa funcionando, por lo que el equipo no deja de calentar por completo. El controlador de potencia sigue proporcionando una salida y la corriente sigue estando presente, pero la potencia de salida total ha disminuido. Por ejemplo, si un sistema con una capacidad nominal total de 60 kW pierde algunos de sus elementos calefactores, dejando solo 40 kW de carga activa, la velocidad de calentamiento disminuirá naturalmente. En tales casos, debe medir la corriente y la resistencia de cada circuito de calefacción individual para identificar qué parte de la carga ha fallado, en lugar de centrarse únicamente en el controlador de potencia. III. Evalúe el rendimiento del regulador de potencia comprobando cada fase individualmente en un sistema trifásico.

En un sistema de calefacción trifásico, medir únicamente la corriente total puede ser engañoso, ya que una caída en la carga de una fase puede quedar oculta por las otras fases. Es mejor medir la corriente de cada fase por separado y observar si la salida del regulador de potencia está equilibrada. Por ejemplo, si las tres fases consumían anteriormente alrededor de 70 A, pero una fase muestra ahora solo 30 A, esto sugiere un problema potencial, como un elemento calefactor dañado, una conexión floja, contactos defectuosos del contactor o un cableado inadecuado. Comparar las fases individuales es generalmente una forma más rápida de identificar problemas que observar únicamente la corriente total. Tenga en cuenta que una salida equilibrada del regulador de potencia no significa necesariamente que la carga en cada fase sea normal.

IV. Los elementos calefactores envejecidos pueden hacer que el regulador de potencia sea "culpado falsamente"

Con el tiempo, los elementos calefactores no solo pueden fundirse por completo, sino también sufrir cambios en su resistencia, oxidación o sobrecalentamiento localizado. Cuando la resistencia de la carga cambia, la corriente real y la potencia de salida también variarán, incluso si el voltaje permanece constante. En consecuencia, el equipo no deja de calentar de repente; en su lugar, la velocidad de calentamiento disminuye gradualmente con el tiempo. Este cambio sutil pasa desapercibido con facilidad y puede atribuirse erróneamente a una disminución en el rendimiento del regulador de potencia. En realidad, el regulador de potencia puede estar funcionando perfectamente, mientras que el problema real radica en la carga.

V. Un aislamiento térmico deficiente puede causar un calentamiento lento, incluso cuando el sistema eléctrico funciona correctamente

En algunos casos, los componentes eléctricos se encuentran en perfecto estado de funcionamiento, pero el problema radica en el propio equipo. Problemas como un aislamiento degradado, juntas de puertas dañadas, falta de aislamiento en las tuberías o una ventilación excesiva pueden provocar una pérdida rápida de calor. Aunque el regulador de potencia y los elementos calefactores sigan funcionando a sus niveles de potencia previstos, se retiene menos calor dentro del equipo. Esto se manifiesta en una velocidad de calentamiento progresivamente más lenta, dificultad para mantener una temperatura constante y un mayor consumo de energía. En tales situaciones, inspeccionar la temperatura superficial del equipo, la integridad de las juntas y el aislamiento suele ser más productivo que revisar repetidamente el regulador de potencia.

VI. Los cambios en la carga de producción también afectan el tiempo de calentamiento

El equipo se calienta más rápidamente cuando está vacío o con poca carga; a medida que el volumen de producción aumenta y se agrega más material, el tiempo de calentamiento se extenderá naturalmente. Esto es especialmente cierto para componentes metálicos, líquidos u otros materiales con alta capacidad calorífica, los cuales requieren una cantidad significativa de energía térmica para calentarse. Al comparar las velocidades de calentamiento, asegúrese de que la cantidad de carga, la temperatura inicial del material, la temperatura ambiente y las condiciones del proceso permanezcan constantes. De lo contrario, incluso con una potencia de salida idéntica del controlador de potencia de tiristores, el rendimiento de calentamiento puede diferir significativamente.

VII. Establezca una línea base operativa para su controlador de potencia; no confíe únicamente en la intuición.

Las impresiones subjetivas —como «parecía calentarse más rápido en el pasado»— a menudo pueden ser inexactas. Siempre que sea posible, registre el tiempo necesario para calentar el sistema desde la temperatura ambiente hasta un punto de consigna específico (partiendo de un estado «frío»), anotando también la corriente trifásica, el voltaje y la temperatura ambiente. Esto proporciona un punto de referencia para la comparación en caso de que el rendimiento del equipo cambie más adelante. Muchas fallas de equipos industriales se desarrollan gradualmente; tener datos operativos de referencia facilita mucho la identificación de la causa raíz cuando ocurre una anomalía.

En resumen, si un controlador de potencia está suministrando salida pero el proceso de calentamiento es lento, no asuma inmediatamente que el controlador en sí tiene la culpa. Vale la pena investigar otros factores: ¿está intacta la carga? ¿Están equilibradas las corrientes trifásicas? ¿Han envejecido los elementos calefactores? ¿Se ha degradado el aislamiento térmico? ¿Ha cambiado la carga de producción? Determinar exactamente dónde se está perdiendo el calor —antes de decidir una estrategia de reparación— es mucho más eficaz que reemplazar ciegamente el controlador de potencia.

I. Las alarmas del panel y las alarmas de los relés no son lo mismo.

Las alarmas del panel están destinadas principalmente al personal en el sitio. Indican que el controlador de potencia ha detectado una anomalía, como una pérdida de fase, condición de sobretemperatura, sobrecorriente, mala disipación de calor o un error de sincronización.

Los relés de alarma, por el contrario, sirven como interfaces de señal para sistemas externos. Por lo general, están conectados a PLCs, luces indicadoras, zumbadores, circuitos de enclavamiento o sistemas de control de supervisión. En otras palabras, una alarma de panel es una notificación local, mientras que una alarma de relé es una salida externa.

Aunque ambos pueden estar relacionados, no necesariamente están sincronizados en todo momento. Asumir que «si la alarma del panel se enciende, el relé también debe dispararse» puede provocar complicaciones innecesarias durante la resolución de problemas.

II. Para algunos controladores de potencia, el comportamiento del relé de alarma está influenciado por el estado operativo de la unidad.

Para evitar alarmas externas «molestas» durante el modo de espera, algunos controladores de potencia incorporan condiciones adicionales —como el estado operativo actual, la señal de habilitación, la preparación del circuito principal o la finalización de una secuencia de arranque suave— antes de activar el relé de alarma.

Un ejemplo común en el mundo real: la placa de control está encendida, pero el circuito de potencia principal aún no se ha energizado. Si un controlador de potencia no logra detectar una fuente de alimentación trifásica completa, su panel de control puede indicar una "pérdida de fase". En un entorno industrial, sin embargo, esto podría simplemente significar que la unidad aún no se ha encendido; no significa necesariamente que haya un fallo de funcionamiento durante la operación. Si el relé de alarma se activa inmediatamente, el PLC podría interpretar esto erróneamente como un fallo del equipo, lo que provocaría registros de tiempo de inactividad innecesarios o la activación de enclavamientos de seguridad.

Para solucionar esto, algunos equipos están diseñados de la siguiente manera: el panel de control puede mostrar un error mientras está en modo de espera, pero el relé de alarma permanece inactivo. El relé solo se activa si el fallo persiste una vez que el controlador de potencia entra en su estado operativo activo.

Si bien este comportamiento no es necesariamente una desventaja para el usuario final, debe entenderse de antemano, ya que afecta directamente la lógica de enclavamiento del PLC, las estrategias de apagado, los procedimientos de reinicio y la determinación de la responsabilidad en caso de un fallo.

III. Más allá de preguntar "¿Hay una salida de alarma?"

Desde la perspectiva del usuario final, es fundamental aclarar lo siguiente:

¿Qué alarmas aparecen solo en el panel de control y cuáles activan el relé de alarma?

¿El relé de alarma se ve afectado por el estado operativo de la unidad, la señal de habilitación o el estado del circuito de potencia principal?

¿Se le señalará al PLC un error detectado durante el modo de espera?

Si ocurre el mismo error durante la operación, ¿está garantizado que el relé se active?

¿Las alarmas son de "retención" (que requieren un reinicio manual) o de "reinicio automático"?

¿Existen retardos de tiempo integrados, filtrado de señales o mecanismos de confirmación?

¿Los contactos del relé son normalmente abiertos (NO), normalmente cerrados (NC) o de conmutación (SPDT)?

¿Cuál es la capacidad nominal de los contactos? ¿Puede activar directamente una carga externa?

Si estos detalles no están documentados en las especificaciones técnicas, puede provocar fácilmente disputas durante la puesta en marcha, como un desacuerdo sobre si una alarma se activó realmente. Es mejor que el usuario final exija al proveedor que proporcione una lista completa de alarmas, sus condiciones de activación, las definiciones de los terminales y una tabla de verdad lógica durante la fase de aceptación. Cuanto más clara sea la documentación, menor será el riesgo de un tiempo de inactividad inesperado más adelante.

IV. Verifique siempre los terminales NO, NC y Común

Otro problema común que se encuentra en el sitio es la falta de claridad con respecto a las definiciones de los contactos del relé.

Las salidas de alarma constan típicamente de un terminal Común (COM), un contacto Normalmente Abierto (NO) y un contacto Normalmente Cerrado (NC). En condiciones normales, la continuidad eléctrica entre el terminal Común y los contactos NO/NC es fija; cuando ocurre una alarma, estos estados se invierten. Sin embargo, dado que las definiciones, el etiquetado y los ajustes de fábrica pueden variar entre diferentes controladores de potencia, nunca se debe confiar únicamente en suposiciones o experiencias pasadas. Un enfoque más confiable es usar un multímetro —en condiciones seguras— para verificar la continuidad de los terminales. Determine su estado durante el funcionamiento normal en comparación con cuando se activa una alarma, y luego compare estos hallazgos con la lógica de entrada definida en el programa del PLC.

Por ejemplo, si el PLC está cableado para un contacto Normalmente Cerrado (NC) pero el programa lo interpreta como Normalmente Abierto (NO), el sistema se comportará de manera inesperada o "incorrecta". Lo mismo se aplica a la inversa: el hardware puede cambiar de estado, pero el programa interpreta la señal de manera incorrecta.

V. Verificación sincronizada en el extremo del PLC

Lo mejor es investigar los problemas de alarma desde ambos extremos simultáneamente.

Un extremo es el contacto del relé en el regulador de potencia; el otro es el punto de entrada en el PLC. Debe verificar lo siguiente:

¿Los contactos del relé cambian realmente de estado?

¿La luz indicadora de entrada del PLC cambia de estado?

¿Las variables internas dentro del PLC cambian de estado?

¿La lógica del programa está configurada para un contacto Normalmente Abierto (NO) o Normalmente Cerrado (NC)?

¿Son consistentes el terminal común de entrada, la polaridad de la fuente de alimentación y la configuración de fuente/sumidero (PNP/NPN)?

¿Hay conexiones flojas, terminales oxidados o fusibles fundidos?

Si los contactos del relé cambian correctamente pero el PLC no registra el cambio, el problema probablemente radique en el cableado externo, la fuente de alimentación de entrada o la lógica del programa. Si los contactos no cambian de estado en absoluto, investigue los ajustes de salida de alarma del regulador de potencia, las condiciones operativas, el daño potencial en los contactos o la lógica interna del dispositivo.

VI. Los relés de alarma generalmente no están diseñados para cargas pesadas

Muchos relés de alarma están destinados a la salida a nivel de señal en lugar de a la salida de potencia. Controlar directamente dispositivos de alta potencia —como zumbadores, contactores, válvulas solenoides u otras cargas inductivas— puede funcionar temporalmente, pero probablemente hará que los contactos del relé se quemen con el tiempo.

Una práctica más segura es utilizar el relé de alarma del regulador de potencia únicamente para la señalización de control, empleando al mismo tiempo un relé intermedio o el propio PLC para accionar la carga real. Esto protege los contactos, reduce los costos de mantenimiento y facilita un aislamiento de fallas más claro; si ocurre un fallo, solo se ve afectado un solo relé, en lugar de toda una placa de control o línea de producción.

VII. Secuencia recomendada para la rápida solución de problemas in situ

Puede seguir esta secuencia:

Confirme si el regulador de potencia se encuentra actualmente en modo de espera, habilitado o en ejecución.

En condiciones seguras, active una alarma conocida utilizando un método adecuado.

Observe el panel de visualización y registre los detalles específicos de la alarma. Use un multímetro para probar los terminales del relé de alarma y verifique si los contactos cambian de estado.

Observe los indicadores de estado de entrada del PLC y las variables internas correspondientes.

Si los contactos cambian de estado pero la entrada del PLC no lo hace, verifique el cableado, la fuente de alimentación, los terminales comunes y el programa del PLC.

Si los contactos no cambian de estado, investigue las condiciones de salida de alarma del controlador de potencia, los enclavamientos operativos, la configuración de los parámetros y el hardware.

Pruebe el método de reinicio para determinar si la alarma se borra automáticamente o requiere un reinicio manual.

Documentar los resultados para que sirvan de referencia para el mantenimiento futuro y la aceptación del sistema.

Una alarma es más que una simple luz que se enciende en el panel frontal. Una vez que un controlador de potencia se integra en un sistema de automatización, afecta directamente al tiempo de actividad de la máquina, los enclavamientos de seguridad, la calidad del producto y la eficiencia de mantenimiento.

Para proteger eficazmente sus operaciones, los usuarios deben ir más allá de simplemente memorizar atajos de cableado para un producto específico. En su lugar, deben comprender a fondo los indicadores de alarma del controlador de potencia, los criterios de activación de relés, las definiciones de contactos, la lógica de entrada del PLC y las capacidades de manejo de carga. Solicite documentación completa durante la adquisición, realice pruebas rigurosas durante la aceptación y mantenga registros detallados durante la puesta en marcha. Esto garantiza que, si surge una situación —como que aparezca una alarma en el panel mientras el fallo del relé no actúa—, pueda identificar rápidamente si el problema radica en la lógica de diseño, el cableado o la configuración de software, en lugar de recurrir a la sustitución ciega de componentes, paradas de producción imprevistas o disputas improductivas.
